Якщо раптом Ви вирішили що сучасні телевізори виготовляються тільки із застосуванням мікросхем, то цей приклад яскраво це протиріччя! Як можна побачити з схеми кадрова розгортка даного шасі виконана повністю на дискретних елементах. Причому структура побудови практично не відрізняється від розглянутого раніше вітчизняного модуля МК 1-1.

Модуль складається з уже знайомого нам задає, вихідного каскаду кадрів і генератора гасіння.

Приклад 2. Вихідний каскад кадрової розгортки на мікросхемі.

У наведеному нижче фрагменті схеми вихідний каскад кадрової розгортки виконаний на мікросхемі TDA8356 фірми Philips.

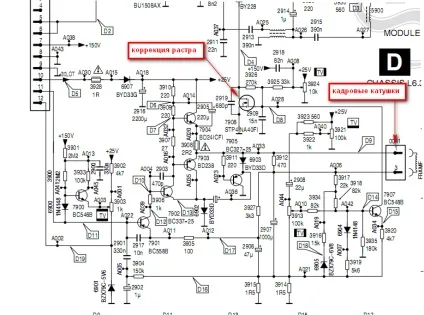

Приклад 1. Модуль розгорток телевізора PHILIPS. виконаного на шасі L6.2

Приклад3. Вихідний каскад кадрової розгортки телевізора ERISSON. виконаний на мікросхемі TDA4864.

Несправності кадрової розгортки:

* Відсутня растр, на екрані горизонтальна смуга.

Перевірити харчування на кадровій мікросхемі. Як правило в багатьох телевізорах харчування на мікросхему подається через низькоомні резистори, що виконують в даному випадку роль запобіжників. У разі їх обриву перевірити подальшу ланцюг на КЗ. У випадках з двохполярним харчуванням перевірити кожне напруга окремо на відповідність з номінальним, зазначеним у схемі. У разі "просідання" напруг перевірити фільтруючий конденсатор на ESR і ємність, при необхідності-замінити.

Перевірити конденсатор генератора зворотного ходу.

Перевірити осциллографом наявність імпульсів з генератора, що задає

У деяких випадках кадрова розгортка може бути відключена і в EEPROM. Пошук такої несправності досить скрутний, тому можна спробувати замінити прошивку за допомогою програматора.

Догляд растра за межі видимості. На перший погляд схоже що причина криється в яркостном каналі або порушення фокусування. Однак такий дефект може давати і кадрова розгортка. Подібна несправність може спостерігатися в моделях з двохполярним харчуванням кадрової розгортки. При обриві одного з напруг (зазвичай по "-", растр, під впливом позитивної напруги, йде вгору за межі растра.

Практично у всіх телевізорах застосовується система блокування яскравості каналу при аварії в кадровій розгортці (захист кінескопа від запису), тому такий дефект можна побачити лише при додаванні прискорюючої напруги.
