Прожиг кабелю методика, обладнання

Прожиг кабелю - це процес перетворення спеціальними приладами однофазних, високоомних ушкоджень на ізоляційному покритті кабелів в трьох, двофазні низькоомні з формуванням в місці пошкодження цілісності металевого моста. В ідеалі при прожиге кабелю можна досягти замикання жили на жилу, завдяки чому буде легше виявити місце пошкодження. Для запису кабелю використовують пропалює установки, апарати та інші прилади.

УСТАНОВКИ для запису КАБЕЛЯ

На сьогоднішній день існує багато різних установок, апаратів і пристосувань для здійснення запису кабелю. Одними з найпоширеніших, є наступні:

І. Установка пропалює УП-7-3М;

ІІ. Установка для випробування і пропалювання ізоляції силових кабелів АИП-70.

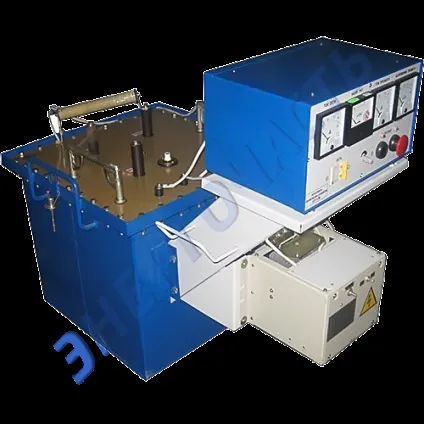

Установка пропалює УП-7-3М

Установка для запису кабелю УП-7-3М призначена для використання при перетворенні запливають або високоомних ушкоджень на силових кабелях з напругою в діапазоні від 0,4 кВ до 35 кВ в низькоомні, щоб створити спеціальні умови для:

- визначення місцезнаходження дефекту в силовому кабелі імпульсним методом;

- визначення місця знаходження несправностей за допомогою звукочастотних установок.

Установка для випробування і пропалювання ізоляції силових кабелів АИП-70

Дана установка призначена для проведення випробувань міцності ізоляції на силових кабелях і твердих діелектриках, за допомогою випрямленої напруги, змінної напруги і попереднього запису дефектної ізоляції силових кабелів. У разі виникнення пошкоджень в муфтах або ж запливають пробоїв ізоляції, стає недостатньою величина пробивної напруги прожигающих блоків. При використанні установки АИП-70 можна підвищити напруги до стану пробою і при цьому знизити рівень опору до значення, при якому буде можливим використання більш потужного пропалює блоку.

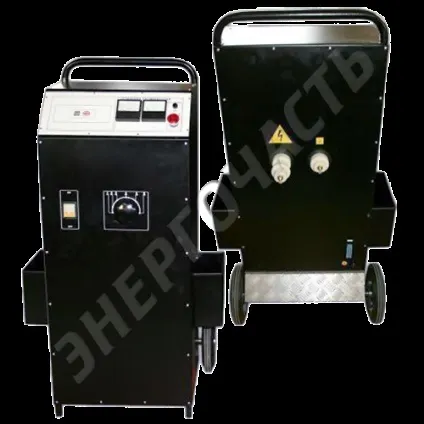

АПАРАТ пропалювання КАБЕЛЯ АПУ 1-3м

Апарат пропалювання кабелю АПУ 1-3м призначений для запису дефектної ізоляції в разі необхідності виявлення місця пошкодження шляхом зниження рівня перехідного опору ізоляційного покриття.

Ізоляційне покриття в місці передбачуваного ушкодження прожигается до рівня, при якому можна буде скористатися більш точними методами виявлення і розпізнавання дефектів. Даний апарат можна використовувати як в стаціонарних умовах, так і в складі пересувних електротехнічних лабораторій для випробування кабелю. Апарат АПУ 1-3м потрібно використовувати при низькій температурі навколишнього середовища. Прилад АПУ 1-3м добре підходить для експлуатації на промислових підприємствах, які мають в особистому користуванні електричні мережі під робочою напругою в діапазоні від 0,4 кВ до 10 кВ. Крім цього його часто використовують спільно зі стаціонарною установкою великого розподільного пристрою. Апарат пропалювання кабелю АПУ 1-3м виготовлений в Укаїни. Гарантійний термін обслуговування даного апарату - один рік.

Допустимий опір ізоляції КАБЕЛЯ

Для проведення контролю над технічним станом ізоляційного покриття кабелів, потрібно періодично проводити виміри рівня опору і порівнювати дані до стандартів під різні типи ізоляції.

Допустимий рівень опору ізоляційного покриття кабелю повинен знаходиться на рівні не менше 100 кОм-км. Для елементів кабельних ліній ГТС передбачені наступні норми електричного опору:
