Проводка в ванній - порядок монтажу і вимоги безпеки
У сучасній ванній в обов'язковому порядку є світильники, розетки, вентилятори, пральна машинка, рідше - бойлери та інші побутові пристрої. Років 20-30 тому електропроводка у ванній кімнаті не була так навантажена, як зараз. Однак, крім навантаження, електромережу знаходиться ще і в умовах підвищеної вологості. Все це вимагає особливої уважності і дотримання всіх норм і правил під час монтажу її своїми руками.
Ознайомимося з деякими правилами
Намоклий підлогу або стіна проводять струм, так як будь-яка волога - відмінний провідник. Щоб в майбутньому не відбулося різних казусів і травм, необхідно дотримуватися таких правил:
- Електричні дроти прокладайте тільки під оздоблювальними елементами.
- Проводка в обов'язковому порядку повинна знаходитися в гофрованому рукаві.
- Усередині ванній заборонені розподільні коробки, з'єднувачі, скручування, клемники. Використовуйте тільки цільні шматки кабелю, що йде від зовнішньої коробки.
- Заборонено розташовувати розетки і механізми для регулювання освітлення на відстані ближче 70 см до ванною, раковині, водопровідних труб, душовою і ближче 90 см до підлоги.
- Розетки розлучаються окремо від вентиляторів і освітлення.
- Зверніть увагу на прилади, світильники, розетки і вимикачі: вони повинні володіти класом захисту IP 44 і вище.
етапи монтажу
Інструменти
Перед початком робіт потрібно обзавестися деякими інструментами, а саме:
- штроборезом, дрилем або перфоратором;
- викрутками хрестового і шлицевого типу, а також викруткою-пробником;
- рулеткою не менше п'яти метрів;
- рівнем;
- зубилом з молотком;
- плоскогубцями;
- ізолентою і ножем.
Якщо в деяких місцях немає можливості користуватися штроборезом або перфоратором, можна виконати штроби (порожнини) за допомогою молотка і зубила.
необхідні матеріали
Щоб проводка у ванній кімнаті прослужила довго, потрібно підібрати якісні матеріали: розетки вологозахисного типу, бажано мідні дроти з потрійною ізоляцією і перетином 2.5 мм та інше обладнання, що забезпечує безпеку електричної мережі. Не допустимі дроти з сильними вигинами і зіпсованої ізоляцією.
Позбавляємося від старого
Проводка в ванній прокладали більше 15 років тому? Рекомендується замінити її новою, щоб уникнути перегрівів, загорянь і частого вибивання автомата. При об'єднанні туалету та ванної замінюйте дроти як в тій, так і в іншій кімнаті. Цілком ймовірно, що в приміщення харчування підводилося окремо. Не полінуйтеся оглянути всі дроти.

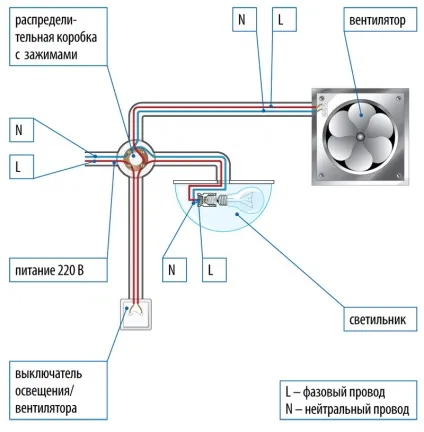

Як складається схема?
- У ванній рекомендується робити не менше 2-3 розеток.
- Для водонагрівача і пральної машинки встановлюйте по окремій розетці на кожен прилад.
- Розташовувати вимикач тільки за межами приміщення.
- Кожна група проводів повинна мати окрему автоматику.
- До кожної розетки лінію ведуть перпендикулярно, рівно вниз.
Для порожнистих стін, які обшиті гіпсокартонними або іншими панелями дроти повинні знаходитися в порожнечі між стіною і облицюванням, для стін, які не мають пустот під обшивкою, виробляють штробірованіе.
монтаж проводки
Після того як стіни були розмічені, а розрахунки проведені, потрібно максимально точно підготувати місця для світильників, вимикачів і розеток. Далі, в залежності від виду обробки, можливі кілька варіантів, як помістити дроти в стіні:
- Між декоративним покриттям і стіною є порожнеча.
- Між покриттям і стіною кабель провести важко через невеликого зазору.
- Панелі відсутні.

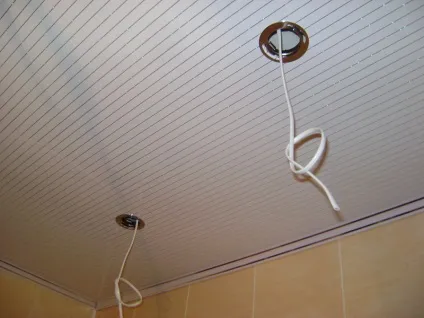

Перший варіант передбачає наявність пустот, в яких розміщуються дроти в гофрованому рукаві, проведені через просвердлені отвори в вертикальних профілях.
Другий варіант передбачає штробірованіе стін безпосередньо з укладанням кабелю в рукаві в штробу і фіксацією його спеціальними скобами.
У третьому випадку так само, як і в другому, створюються порожнини, проте вони повинні бути такої глибини, щоб проводка в гофрованому рукаві повністю помістилася там. Після чого штроби слід замазати алебастровим розчином і вирівняти.
Пізніше проводиться установка підрозетника з подальшим закріпленням його за допомогою алебастру і прикріплення потрійних проводів (одна жила - заземлення, інші - нуль і фаза) до розеток, світильників і інших приладів.
Безпека і заземлення
Сучасна електропроводка має заземлення і складається з трьох жив: дві з них - нульова і фазна, третя - земля. У давні часи, коли проводка складалася з двох складових, додатково заземлюючих кімнату, проводячи кабель з великим перетином з ванною до розподільного блоку на сходовому прольоті. Зараз дроти трижильні і йдуть безпосередньо до розподільника.
застосування ПЗВ
Застосування пристрою захисного відключення сприяє безпеці під час роботи електричних пристроїв і є обов'язковим для підключення до ланцюга для ванної. Вступний щиток - це те місце, де розташоване УЗО. Як видно з назви, прилад виробляє відключення подачі електрики, якщо не збігаються показники року, що минає і проходить струму, щоб людини не вдарило струмом. Не маючи досвіду, своїми руками краще не встановлювати прилад.
Автоматичні вимикачі
Розберемося з головною заземлення корпусу
У нових будинках або будинках з модернізованими мережами в поверхової коробці зазвичай встановлено розподільний пристрій, там же можна знайти головну заземлювальну шину. Визначити, що використовується нова система, можна по стояку: по ньому виведений п'ятипровідні кабель. Шина виготовляється тільки з міді і стали. Вона включає в себе 5 або більше місць для приєднання, саме від них йдуть заземлюючі проводи: один монтується в щиток, всі інші - до провідників струму (може бути різна кількість). При заміні старої проводки провід фази підключають замість старого, а нуль - разом з проводами нейтральними. Заборонено підключення всіх заземлюючих проводів на одному болті (затиску).
Для електричної підлоги теж потрібно заземлення. Це робиться за допомогою укладання над стягуванням сітки з металу, а клемою приєднують до сітки кабель заземлення.
безпечні розетки
Розеток необхідний монтаж окремого УЗО з номінальним струмом таким же або трохи більше (але не менше), ніж у автомата. При великому розриві в номінальному напрузі пристрій просто не спрацює.
Сучасні пральні машини зі стандартною потужністю вимагають наявності 16 амперних розеток вологозахисного типу з керамічної зовнішньою поверхнею. Розетки повинні бути обладнані спеціальними кришками і захищені від бризок.
Чи варто використовувати розпаєчних коробки?
У распаєчної коробці знаходяться сполуки кількох ліній електропроводки, які з'єднані за допомогою скручування або клемників, звідти йде один провід до щитка. Знаходиться вона за межами ванної. Основний плюс - економія кабелю і матеріальних засобів. Але є істотний недолік - ненадійність, тому що клеммники і скручування досить погано переносять велику напругу.
Розподільчих коробками користуватися не рекомендується.
Варіант заземлення приватного будинку
Електрична проводка, що встановлюється в приватному будинку, може бути заземлена самостійно своїми руками завдяки кабелю, приєднаному до минає в землю трикутнику або арматурі з трьох шматків. Після чого до привареного болта гайкою прикріплюється необхідний провід.
Будьте обережні
- Перед початком робіт завжди повністю знеструмлюється квартиру.
- Користуйтеся тільки справними і якісними інструментами.
- Будьте уважні, адже будь-яка помилка може призвести до несподіваних наслідків в майбутньому.
Монтаж електропроводки своїми руками зробити під силу кожному, але перед цим потрібно вивчити багато нюансів, починаючи від вибору матеріалу і закінчуючи технікою безпеки. Не маючи належного інструменту, знань і впевненості в собі, краще довірити цю роботу професіоналам.
