противикидне обладнання

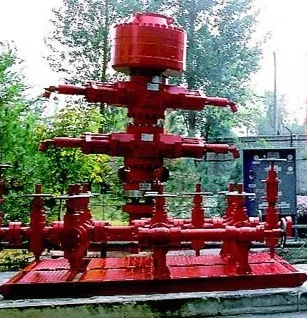

Противикидне обладнання (ППО) використовується для гурметізаціі гирла свердловини в процесі спорудження свердловини, і при випробуванні продуктивних пластів. Комплект противикидного обладнання включає:
- плашковий, універсальний, що обертається превентори;
- систему ручного і дистанційного керування превенторами,
- систему обв'язки із засувками високого тиску, які мають дистанційне керування.

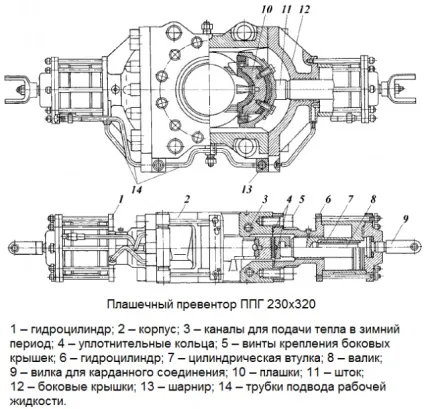

Плашковий превентора складається з корпусу, двох рухомих плашок і двох гідроциліндрів. Кожна плашка з'єднана зі штоком гідроциліндра подвійної дії. Гідроциліндри закріплені на бічних кришках, підвішених на корпусі за допомогою шарнірів. Управління гидроцилиндрами здійснюється з пульта. Робоча рідина до гідроциліндрів підводиться по трубах від гідроприводу, який встановлений далеко від превентора. Бічні кришки закріплені на корпусі за допомогою гвинтів. Для обігріву превентора в його корпусі є канали для подачі тепла. Герметичність з'єднання бічних кришок з корпусом забезпечується за рахунок ущільнювальних кілець, які при монтажі змащуються ущільнювальної мастилом.
Управління превентора здійснюється від спеціального пульта дистанційно, за допомогою гідроприводу. У разі виходу дистанційного пульта з ладу, превентора закривається ручним обертанням штурвалів, які винесені за межі бурової. Для здійснення ручного закриття плашок, і утримання їх в закритому положенні, усередині штока кожного гідроциліндра є циліндрична втулка з різьбою і валик. Валик виведений назовні, і закінчується вилкою під карданне з'єднання з тягою, через які він з'єднується зі штурвалами ручного управління.
Плашки переміщаються в корпусі превентора за допомогою штока і гідроциліндрів. Вони можуть відкривати, або закривати прохідний отвір в ньому. Плашки можуть бути вирізними - з вирізом у вигляді півкола, облицьованим спеціальною гумою, або глухими - без вирізу, з гумовою облицюванням. У будь-якому випадку, поверхні торкання плашок один з одним повинні бути облицьовані гумою.
Превентор з вирізними плашками герметизирует гирлі при спущеною колоні бурильних труб; радіус вирізу півкола на них дорівнює радіусу бурильних труб. Превентор з глухими плашками повністю герметизує гирлі в разі відсутності в свердловині інструменту. Тому, слід встановлювати не менше двох плашечних превенторів: з вирізними плашками, і з глухими.
Маркування плашечного превентора ППГ 230х320: перше число в маркіровці «230» означає діаметр прохідного отвору в міліметрах, друге «320» робочий тиск кгс / см2.

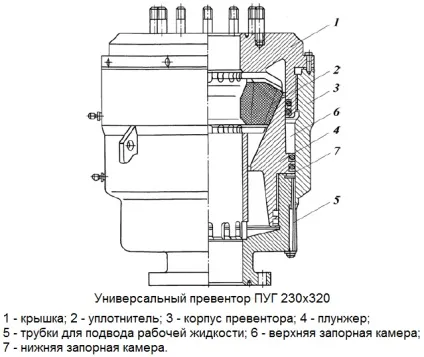

Універсальний превентора герметизирует гирлі свердловини при знаходженні в ньому бурильної труби, замку або провідної труби. Він складається з корпусу, який зверху закритий кришкою, плунжера з ущільнювальними манжетами, гумового ущільнення, верхній запірної камери і нижньої запірної камери. До запірним камерам від гідроприводу по трубках підводиться робоча рідина. Управління універсальним превентора здійснюється дистанційно, від того ж пульта, що і плашечними.
Закриття превентора. Під тиском рідини, яка подається в нижню запірну камеру, плунжер переміщується вгору. При переміщенні вгору, плунжер похилою поверхнею натискає на ущільнювач. Ущільнювач деформується до центру превентора, і щільно притискається до поверхні бурильного інструменту. У разі відсутності інструменту в превентора, ущільнювач повністю перекриває прохідний отвір.
Відкриття превентора. При подачі рідини в верхню запірну камеру, плунжер опускається вниз. При цьому ущільнювач повертається у вихідне положення, і звільняє бурильний інструмент.
Корпус патрона герметизирован за допомогою манжет в корпусі превентора. Стовбур герметизирован манжетами в корпусі патрона. Обертається ствол фіксується в корпусі патрона за допомогою шинно-пневматичної муфти. Патрон, утримується в корпусі від провертання за допомогою запірного пристрою. Управління запірним пристроєм може здійснюватися як вручну, так і дистанційно (за допомогою пневматичного циліндра).
