Протипожежне узо (узо 100 ма, узо 300 ма, узо 500 ма)

Протипожежне УЗО. Схема підключення, номінали, функція

Протипожежне УЗО застосовується для захисту від струмів витоку з досить великими значеннями. На відміну від інших типів УЗО протипожежне УЗО не захищає людину від ураження електрострумом, зважаючи на великий номінального значення струму витоку, що призводить до необхідності спільного, з протипожежним УЗО, застосування УЗО, що захищає людину, тобто побудови дворівневої системи диференціальної захисту. Необхідність застосування протипожежне УЗО пов'язана з наявністю природних струмів витоку в практично будь-якій системі електроживлення. сума яких може перевищити безпечний для людини струм витоку. В такому випадку, застосування не протипожежного УЗО, а УЗО з меншими номіналами струму витоку, призведе до постійних відключень електроживлення. Для запобігання такій ситуації застосовується протипожежне УЗО з великим номіналом витоку, після якого окремі проводки захищаються УЗО з меншими номіналами, чим досягається електробезпека системи в цілому.

Номінали протипожежного УЗО

Номінали протипожежне УЗО відрізняються своїм великим значенням і зазвичай бувають 100мА і 300мА. Таким чином до протипожежних УЗО можна отгесті УЗО 100мА і УЗО 300мА незалежно від кількості полюсів і робочого струму ПЗВ.
З практичної точки зору, незважаючи на те, що протипожежні УЗО можуть мати робочий струм починаючи від 16А, зазвичай, як протипожежні УЗО застосовуються пристрої захисного відключення з робочим струмом починаючи від УЗО 40 Ампер.
Таким чином, найбільш вживаними протипожежними УЗО є УЗО 40А 100мА, УЗО 63А 100мА, УЗО 63А 300мА і УЗО 100А 300мА.
Однак, в разі необхідності, з якихось причин, вибору протипожежного УЗО іншого номіналу, можна вибрати будь-який інший номінал робочого струму протипожежне УЗО, так само як і кількість полюсів протипожежного УЗО.

Підключення протипожежного УЗО

Підключення протипожежного УЗО зазвичай проводиться в дворівневу або, рідше, трирівневу систему диференціальної захисту, що пов'язано з поділом функцій захисту протипожежного УЗО і УЗО, що захищає від ураження електрикою. Схеми підключення ПЗВ в Для дворівневої системи захисту застосовується послідовна схема підключення ПЗВ, при якій протипожежне УЗО знаходиться ближче до джерела електрики, а універсальне УЗО або УЗО 10мА знаходиться ближче до захищається проводці і, відповідно, до користувача.

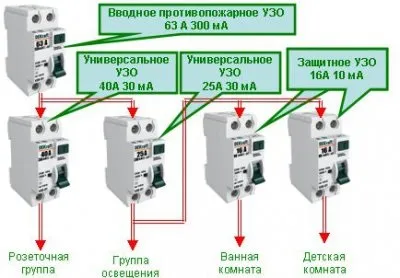

Трирівнева схема диференціального захисту передбачає послідовне підключення трьох УЗО, кожне з яких володіє меншим значенням струму витоку при якому УЗО спрацьовує. Наведена схематична ілюстрація показує зменшення номіналу струму витоку УЗО кожного наступного каскаду трирівневої системи диференціальної захисту. Таке каскадирование захисту дозволяє домогтися максимальної електробезпеки захищається і мінімальної кількості помилкових відключень. Крім того, навіть при робочому спрацьовуванні УЗО відключається не вся система електроживлення, а тільки проводка, в якій стався витік струму, а решта електропроводки залишаються працювати в штатному режимі, продовжуючи забезпечувати надходження електроенергії в аварійний ділянки і гілки системи електропостачання. У наведеному прикладі, спрацьовування УЗО, що живить ванну кімнату, відключить тільки її, а інші захищаються проводки залишаться працювати.
Ілюстрація показує тільки принцип побудови багаторівневої схеми діфзащіти, для розробки схеми підключення в такій системі слід користуватися схемами підключення ПЗВ для коректного підключення кожного з УЗО в системі захисту.

Протипожежна функція УЗО

Термін протипожежне УЗО з'явився в зв'язку з тим, що протипожежне УЗО, на відміну від такого загальноприйнятого розуміння функції ПЗВ, як захист людини від ураження електричним струмом, людини як раз і не захищає. Це пов'язано з високим порогом спрацьовування по струму витоку, в діапазоні 100мА, 300мА або 500мА. Струми витоку, при яких спрацьовує протипожежне УЗО можуть бути вже смертельнмі для людини. Однак, протипожежне УЗО все одно є захисним пристроєм УЗО, відключає живлення при виникненні струму витоку. Навіщо ж тоді воно потрібно? Відповідь полягає в самій назві протипожежного УЗО, а саме, таке УЗО захищає тільки від значних струмів витоку, які можуть привести до виникнення пожежі.
При струмі витоку рівним 500мА і напрузі 220 вольт, що виділяється тепло одно тепла виділяє побутової газової запальничкою. Щоб уникнути такого тепловиділення і можливого займання матеріалів навколо точки витоку струму і ставиться протипожежне УЗО. Протипожежне УЗО не відрізняється від будь-якого іншого типу УЗО нічим. крім високого номіналу струму витоку, все інше, як і у звичайних УЗО. Протипожежне УЗО може бути як двох, так і чотирьох фазним і мати будь-який номінальний робочий струм, хоча зазвичай використовують протипожежні УЗО з робочими струмами починаючи від 25 - 40 Ампер.
