протипіхотні міни

Протипіхотні міни призначені для мінування місцевості проти живої сили супротивника. Вони підрозділяються на фугасні (ПМН, ПМН-2, ПМН-4, ПФМ-1) і осколкові (ОЗМ-72, МОН-50). Осколкові, в свою чергу, поділяють-ся на міни кругового і спрямованого ураження.
Протипіхотна фугасна міна ПМН (рис. 1) складається з корпусу, заряду вибухової речовини, натискного пристрою, спускового механізму, ударного механізму і запала МД-9. Для підготовки міни до установки необхідно:

свінтіть ковпачок 9 з втулки 14 ударного механізму, перевірити справність різака 10 і наявність металлоелемента 11, знову накрутити ковпачок 9;
вигвинтити пробку 22, встановити в міну запал МД-9 і загвинтити пробку 22.

У літніх умовах (при талому ґрунті) міни ПМН встановлюються в грунт з піднесенням кришки на 1-2 см над поверхнею грунту і маскуються місцевим матеріалом (травою, листям, ґрунтом і т. П.). Взимку (при наявності пухкого сніжного покриву) міни встановлюються в сніг з маскуванням рихлим снігом шаром 3-5 см.
В твердий утрамбований сніг (лід) міни встановлюються так само, як в грунт.
Міни ПМН знешкоджувати забороняється. Вони знищуються на місці їх установки вибухом зарядів ВВ, які розташовуються поруч з міною, або багаторазовим проїздом по мінному полю танків, танків з тралами або з буксируваними дорожніми катками.

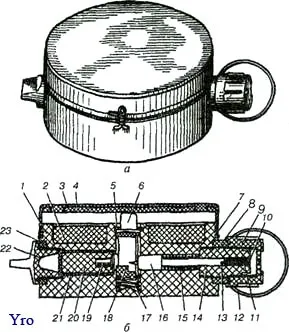

Мал. 1. Протипіхотна фугасна міна ПМН:
а - загальний вигляд; 6 - розріз; 1 - корпус; 2 - заряд ВВ; 3 - гумовий ковпак; 4 - щиток; 5 розрізне кільце; 6 шток; 7- металева стрічка; 8, 23 - гумові прокладки; 9 - Колпа-чок; 10 - різак; 11 - металлоелемент № 2; 12 - кільце; 13 - запобіжна чека; 14- втулка; / 5 бойова пружина; 16- ударник; 17 - пружина штока; 18- бойовий виступ; 19 - капсуль-детонатор М-1; 20 - тетріловая шашка; 21 - пластмасова гільза; 22 - пробка

Протипіхотна фугасна міна ПМН-2 складається з корпусу, заряду вибухової речовини, натискного датчика і вбудованого вибуху-теля з пневматичним механізмом далекого зведення. Вона встановлюється влітку в грунт і на грунт, в зимових умовах - на поверхню грунту під сніг і в сніг (рис. 2). Для установки міни в грунт необхідно:
відрити лунку за розміром міни глибиною 3-4 см;
встановити міну в лунку;

поворотом запобіжного штока зрізати запобіжну чеку і, утримуючи міну таким чином, щоб виключити натискання на привід, витягти запобіжний шток;
замаскувати міну за час не більше 25 с.
Міни, встановлені на місцевості в бойове положення, знімати і знешкоджувати забороняється. Вони знищуються вибухом заряду вибухової речовини масою 0,2 кг, покладеного поряд з міною, або багаторазовим проїздом по мінному полю танків з тралами.

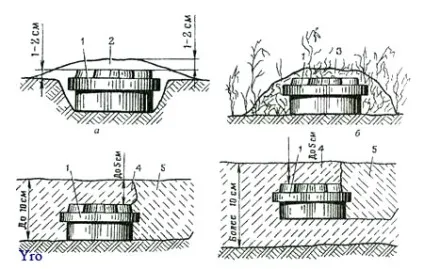

Мал. 2. Установка протипіхотній фугасної міни ПМН-2:
а - в грунт; 5 - на поверхню грунту; в - в сніг на поверхню грунту при сніговому покриві до 10 см; г - в сніг при сніговому покриві більше 10 см; 1 - міна; 2 - маскування рихлим грун-те; 3 - маскування травою, листям; 4 - сніг; 5 - маскування лунки снігом

Протипіхотна фугасна міна ПМН-4 (рис. 3) надходить у війська, зберігається і транспортується в остаточно спорядженому вигляді. Міна складається з корпусу, заряду вибухової речовини (тротил) і вбудованого підривника. Корпус міни пластмасовий циліндричний, має порожнини для розміщення заряду ВР і механізмів детонатора.

Мал. 3. Протипіхотна фугасна міна
ПМН-4:
1 - скоба; 2 - сталевий хомут; 3 - гумовий ковпак

Протипіхотна міна ОЗМ-72 осколкова, загороджувальна, кругового ураження, неостаточне споряджена, складається з направляючого склянки, корпусу, заряду вибухової речовини, вишибного заряду і ударного механізму. Вона встановлюється влітку в грунт, взимку - на поверхню грунту в сніг. Для установки міни в грунт (рис. 4) необхідно:
встановити міну в лунку;
вигвинтити пробку з скобою;
встановити в міну капсуль-детонатор № 8-А дульцем вниз;
загвинтити пробку зі скобою до відмови; вільний простір навколо міни засипати землею і утрамбувати землю;

натягнути розтяжку з невеликою слабким місцем; провисання розтяжки між кілочками має бути 2-3 см;
прив'язати кінець розтяжки до кілочка (друга розтяжка розтягується і кріпиться в такому ж порядку);
свінтіть ковпачок з ніпеля міни;
взяти детонатор МУВ-3, зняти гумовий ковпачок з втулки, оглядом перевірити наявність і справність металлоелемента і різака (струни), потім знову надіти гумовий ковпачок на втулку;
нагвинчувати на ніпель детонатор МУВ-3;
відстебнути карабін троса від скоби пробки і замаскувати міну і детонатор МУВ-3;
зачепити карабін за кільце бойової чеки підривника МУВ-3;
переконавшись в надійному утриманні бойової чеки, витягнути за кільце запобіжну чеку (якщо бойова чека при зачепленні за неї карабіна витягується, то в цьому випадку нахилом кілочка в сторону міни послаблюється натяг троса);
відійти від міни, не зачіпаючи розтяжки.
При установці міни в м'якому грунті під міну підкладає-ся відрізок дошки товщиною не менше 2,5 см і розміром не менше 15x15 см.

Взимку при мерзлому ґрунті міна встановлюється на поверхню грунту в сніг. У місцях установки міни і кілочків сніг розчищається до поверхні грунту. Для установки кілочків в грунті пробиваються отвори ломом або спеціально виготовленим пробійником. В отвори забиваються кілочки. На місці установки міни також забивається металевий кілочок, до якого міна, встановлена ​​на поверхні грунту, прив'язується капронової стрічкою. Навколо міни і кілочків насипають сніг і утрамбовують. Послідовність установки міни взимку така ж, як і при установці в грунт.
Міни ОЗМ-72 можуть встановлюватися в автономному варіанті з підривником МУВ-3 або в керованих мінних полях з комп-ЛЕКТА ВКПМ-1, УМПП-3. Для приведення хв в дію електричним способом в керованих мінних полях застосовуються електромеханічні Накольно механізми НМ-71, кото-які нагвинчують на ніпель міни.
Міни ОЗМ-72, встановлені автономно, знешкоджувати (знімати) забороняється. Вони знищуються траленням кішками або проїздом танків. При траленні кішками вручну закидання кішки на мінне поле і її підтягування виробляються з укриття. Знімати дозволяється тільки міни, встановлені в керованих мінних полях, після переведення їх у безпечний стан (відключення пультів управління).

Мал. 4. Установка протипіхотній осколкової міни ОЗМ-72 з підривником МУВ-3 в
грунт:
1 - дерев'яні кілочки; 2 - дротова розтяжка; 3 - металевий кілочок; 4 - сталь-ної тросик з двома карабінами; 5 - міна ОЗМ-72 з підривником МУВ-3

Протипіхотна осколкова міна МОН-50 (рис. 5) неостаточно споряджена, складається з корпусу 1, спорядженого готовими осколками 8, і заряду вибухової речовини 4. Вона може встановлюватися на грунт (сніг) на ніжках 9 або кріпитися струбциною до місцевих предметів. Для установки міни на грунт необхідно:
витягти міну з сумки;
послабити пробку одного запального гнізда;
повернути міну опуклою стороною корпусу в бік проти-ника так, щоб стрілка, розташована над прицільної щілиною 2, була спрямована в бік цілі;
повернути складні ніжки 9 міни вниз, розкрити їх в сторони і втиснути їх в грунт на глибину, що забезпечує стійкість міни;
навести міну на мету, користуючись прицільної щілиною так, щоб очей навідника, жолоб щілини і точка прицілювання виявилися на одній лінії, на рівні нижньої площини щілини; при прицілюванні відстань від ока до прицільної щілини має бути 140-150 мм;
вкрутити в запальне гніздо 5 міни електродетонатор або за-упав МД-5М;
на ніпель запала МД-5М нагвинчувати Накольно механізм детонатора;
замаскувати міну.
Якщо дозволяє бойова обстановка, для прицілювання міни встановлюється віха на відстані 10 або 30 м від міни.
У зимових умовах при товщині снігового покриву до 20 см міна ставиться на поверхню грунту, навколо ніжок сніг ущільнюється, міна маскується шаром пухкого снігу. Для підвищення стійкості ніжок міни на зледенілих грунт стелить сумка.
Знешкоджувати дозволяється міни МОН-50, встановлені в керованому варіанті. Для знешкодження керованої міни необхідно:
відключити дроти на пункті управління від джерела струму;
відключити електродетонатор від провідної мережі;
зняти з міни маскування і вигвинтити електродетонатор з міни;
зняти міну з місця установки.

Мал. 5. Протипіхотна осколкова міна МОН-50:
/ - корпус; 2 - прицільна щілина; 3 - пробка; 4 - заряд ВВ; 5 - запальне гніздо; 6 - електродетонатор; 7 - кришка; 8 - осколки; 9 - складні ніжки; 10 - фланець

Міни ПОМ-2 (рис. 6) встановлюються системами дистанційного мінування і вручну за допомогою комплектів ручного мінування КРМ-П.
Міни ПОМ-2 знищуються на місці їх установки механічним траленням, вибуховим способом або розстрілом зі стрілецької зброї.
Знищення хв механічним траленням здійснюється за допомогою кішки через укриття або з броньованої машини, а також багаторазовим проїздом бронетехніки по мінному полю. При знищенні хв вибуховим способом поруч з мі-ної укладається дистанційно (наприклад, з бронемашини за допомогою жердини) заряд ВВ масою 0,2-0,4 кг із закріпленим в ньому електродетонатором, підключеним до електропідривної мережі.
Знищення хв ПОМ-2 може здійснюватися розстрілом зі стрілецької зброї з броньованої машини або з укриття з дотриманням запобіжних заходів.

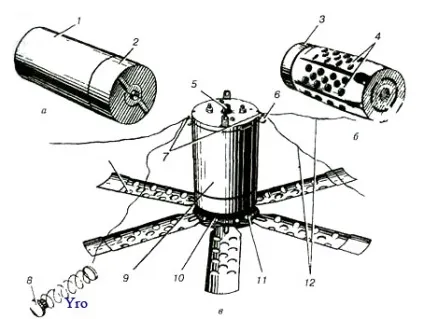

Мал. 6. Загальний вигляд міни дистанційного мінування ПОМ-2: а - при викиді з касети; б - після відстрілу зі склянки; в - в бойовому положенні: 1 - стакан; 2 - ковпачок; 3 - кришка; 4 - подпружінени лапки; 5 - завзятий шток; 6 - фіксатор; 7 - нитки; 8 - якір; 9 - осколковий корпус; 10 - втулка; // - хрестовина; 12 - датчики
мети
