Практично кожен, хто захоплюється електронікою, будь то початківець, або досвідчений радіоаматор, просто зобов'язаний мати в своєму арсеналі прилади для вимірювання. Найбільш часто доводиться вимірювати, звичайно ж, напруга, струм і опір. Трохи рідше, в залежності від специфіки роботи, - параметри транзисторів, частоту, температуру, ємність, індуктивність.
Зараз у продажу є безліч недорогих універсальних цифрових вимірювальних приладів, так званих мультиметров. З їх допомогою можна вимірювати практично всі вищеназвані величини. За винятком, мабуть, індуктивності, яка дуже рідко зустрічається в складі комбінованих приладів. В основному, вимірювач індуктивності - це окремий прилад, також його можна зустріти спільно з вимірником ємності (LC - метр).
Зазвичай, вимірювати індуктивність доводиться нечасто. Відносно себе я б навіть сказав - дуже рідко. Випаяв, наприклад, з якою-небудь плати котушку, а вона без маркування. Цікаво ж дізнатися, яка у неї індуктивність, щоб потім десь застосувати.
Або сам намотав котушку, а перевірити нічим. Для таких епізодичних вимірювань я порахував нераціональним придбання окремого приладу. І ось я почав шукати якусь дуже просту схему вимірювача індуктивності. Особливих вимог по точності я не пред'являв, - для аматорських саморобок це не настільки важливо.
Схема вимірювача індуктивності
Виключений фрагмент. Повний варіант статті доступний тільки повноправним членам спільноти і передплатникам.
Будь ласка, ознайомтеся з умовами доступу.
Як засіб вимірювання і індикації в схемі, описаній в статті, застосовується цифровий вольтметр з чутливістю 200 мВ. який продається у вигляді готового модуля. Я ж вирішив використовувати для цієї мети звичайний цифровий мультиметр UNI-T M838 на межі вимірювання 200 мВ постійної напруги. Відповідно, схема спрощується, і в підсумку набуває вигляду приставки до мультиметру.
Виключений фрагмент. Повний варіант статті доступний тільки повноправним членам спільноти і передплатникам.
Будь ласка, ознайомтеся з умовами доступу.
Я не буду повторювати опис роботи схеми, все ви можете прочитати в оригінальній статті (архів внизу). Скажу тільки трохи про калібрування.
Калібрування вимірювача індуктивності
У статті рекомендується наступний спосіб калібрування (для прикладу першого діапазону).
Підключаємо котушку з індуктивністю 100 мкг, движком підлаштування резистора P1 встановлюємо на дисплеї число 100,0. Потім підключаємо котушку з індуктивністю 15 мкг і тим же подстроечніком добиваємося індикації числа 15 з точністю 5%.
Аналогічно - в інших діапазонах. Природно, що для калібрування потрібні точні індуктивності, або зразковий прилад, яким необхідно виміряти наявні у вас індуктивності. У мене, на жаль, з цим були проблеми, так що нормально відкалібрувати не вийшло. В наявності у мене є десятка два котушок, Випаяв з різних плат, більшість з них без будь-якого маркування.
Їх я виміряв на роботі приладом (зовсім не була взірцевим) і записав на шматочках паперового скотча, які приліпив до котушок. Але тут ще проблема і в тому, що у будь-якого приладу теж є якась своя похибка.
Плата та збирання

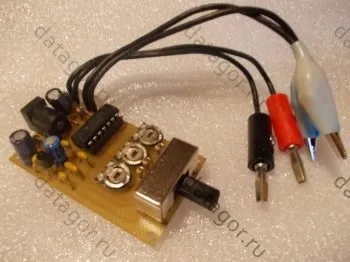

Плату розробив в Sprint Layout, беріть в розділі файлів. Розміри вийшли невеликі. Підлаштування резистори застосував б / у, вітчизняні. Перемикач діапазонів на три положення - від якоїсь старої імпортної магнітоли. Можна, звичайно, застосувати інші типи, просто подкорректируйте файл друкованої плати під свої деталі.
Провід до «бананам» і «крокодилам» беремо коротший, щоб зменшити внесок їх індуктивності при вимірах. Кінці проводів припаюємо безпосередньо до плати (без роз'ємів), і в цьому місці фіксуємо краплею термоклею.

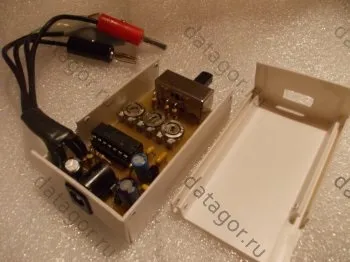

Корпус можна виготовити з будь-якого відповідного матеріалу. Я застосував для корпусу шматок пластикового монтажного короба 40 × 40 з відходів. Підігнав під розміри плати довжину і висоту короба, вийшли габарити 67 × 40x20.
Згини в потрібних місцях робимо так. Нагріваємо феном місце згину до такої температури, щоб пластик розм'як, але ще не плавився. Потім швидко прикладаємо до заздалегідь підготовленій поверхні прямокутної форми, згинаємо під прямим кутом і так тримаємо до тих пір, поки пластик не охолоне. Для швидкого охолодження краще прикладати до металевої поверхні.
Щоб не отримати опіків, використовуйте рукавиці або рукавички. Спочатку рекомендую потренуватися на невеликому окремому шматку короба.
Потім в потрібних місцях робимо отвори. Пластик дуже легко обробляється, так що на виготовлення корпусу йде мало часу. Кришку я зафіксував маленькими шурупами.
На принтері роздрукував наклейку, зверху заламинировать скотчем і приклеїв до кришки двосторонньої «самоклейкой».
приклади вимірювань
Вимірювання проводяться просто і швидко. Для цього підключаємо мультиметр, встановлюємо на ньому перемикачем DC 200 mV. подаємо харчування близько 15 Вольт на вимірювач (можна нестабілізована - стабілізатор є на платі), крокодилами чіпляємося за висновки котушки. Перемикачем діапазонів L-метра вибираємо потрібний межа вимірювань.
