Простий підсилювач звуку, майстер-клас своїми руками

Робимо простий підсилювач звуку своїми руками. Нам знадобиться наступне:
1) Котушка: L1 5 мкГн
2) Резистори: R1, R3 2,2 кОм; R2, R5 22кОм; R4 680 Ом; R6 2,2 Ом; R7 10 Ом.
3) Конденсатори: С1, C4- 4,7 мкФ-25В; С3-22 мкФ-25В; С3-22 мкФ-25В; С5-0,47 мкФ-25В; С6, C7-1000 мкФ-35В.
4) Мікросхема: DA1 TDA2050
Також для пайки необхідно придбати: керамічний паяльник, припій, склотекстоліт, хлорне залізо, флюс (каніфоль), динамік (для перевірки працездатності підсилювача), харчування 10 В ( «крона»), дроти, роз'єм, радіатор (перший час мікросхема буде грітися НЕ сильно, але все ж рекомендується поставити охолодження), глянцевий папір.
Тепер найцікавіше, підготовка до роботи. Ось схема нашого пристрою:

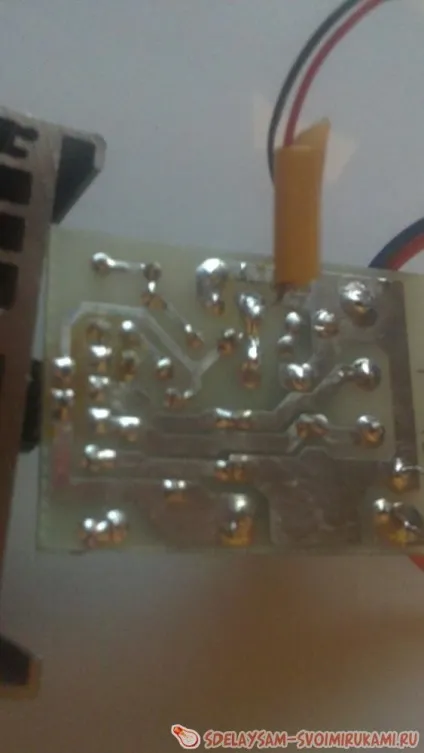

Тепер нам необхідно зробити розводку, яку найпростіше зробити в програмі sprint layout. Після того, як розводка готова друкуємо на фотопапері нашу розведення (принтер обов'язково повинен бути лазерним!). Після чого накладаємо надрукований фрагмент на нашу плату і протягом 5-10 хв гладимо праскою. Потім опускаємо під воду і легкими рухами зчищають папір. Тепер нам необхідно протравити плату. Для цього беремо хлорне залізо і додаємо його в злегка підігріту воду і занурюємо туди плату (ні в якому разі не використовуйте посуд, призначений для прийому їжі!) Процес травлення займає від 10 хв до 5-8 годин, все залежить від кількості розчину і температури води. Після того, як плата протравами зчищають шар фарби, в результаті чого наші доріжки стануть мідними. Тепер нам залишилося припаяти елементи. Для початку просвердлимо отвори під наші елементи, після чого доріжки рекомендується змастити флюсом. Після це за схемою вставляємо всі елементи і припаюємо їх. На цьому наша робота переходить в завершальну стадію, перевірка на працездатність.

Підключивши харчування, динамік і приєднавши джек до пристрою з роз'ємом 3,5 мм, ви почуєте свою улюблену музику. Для зручності можна придумати корпус до вашого пристрою, приклад корпусу ви можете побачити нижче.
