Прокладка каналізаційних труб каналізація - просто

Зовнішню прокладку труб можна здійснити своїми руками

Підбір матеріалів

Через систему внутрішньої каналізації стічні води виводяться з будівель і транспортуються за допомогою зовнішнього трубопроводу в очисні споруди - центральні або локальні (септики). Щоб Ваша каналізація справлялася зі своїми завданнями ефективно, Ви обов'язково повинні знати, як прокласти каналізаційні труби на своїй ділянці.

Для будівництва зовнішньої каналізаційної системи доцільно використовувати гладенькі полімерні труби оранжевого кольору:

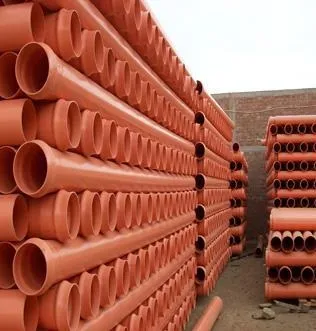

Труби для зовнішньої каналізації легко відрізнити по помаранчевого кольору

Якщо глибина укладання значна або на каналізаційні труби передбачається вплив динамічного навантаження (у випадках проходження каналізації під пішохідними і автомобільними дорогами), краще віддати перевагу гофровані двошарові труби з ПЕ або ПП. З'єднання полімерних труб відбувається за допомогою фасонних виробів - перехідників, муфт, відводів та ін.

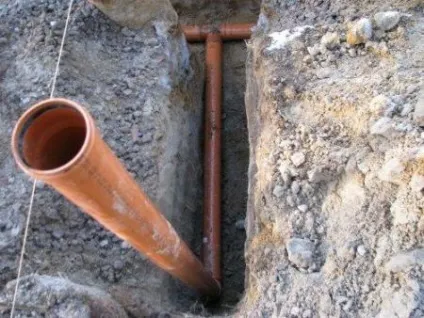

З'єднують труби фасонними деталями

Найчастіше зовнішні каналізаційні трубопроводи споруджують з полімерних труб оранжевого кольору діаметром 110 мм. Фарбування труб в помаранчевий вказує на їх призначення - для зовнішньої каналізації, вони більш довговічні і міцні, ніж вироби сірого кольору, що використовуються при будівництві внутрішніх трубопроводів. Прокладені під землею труби для зовнішньої каналізації менш схильні до корозії, руйнувань і при укладанні з вірним ухилом не створюють засмічень завдяки гладкій структурі внутрішньої стінки. Максимальна допустима глибина залягання таких труб в грунт - 3 м.

Технологія прокладки труб

підготовка траншеї

Визначившись з матеріалом, ознайомтеся з тим, як правильно прокласти каналізаційні труби. Монтаж зовнішньої каналізації починається з підготовки траншеї, яку можна вирити вручну лопатою, або вдатися до допомоги екскаватора. Глибина борозен залежить від глибини промерзання грунту в конкретній місцевості. Згідно СНиП П-Г.3-62 глибина укладання каналізаційних труб на 0,5 м менше показника позначки промерзання грунту і становить приблизно:

• 3 ÷ 3,5 м - в північних регіонах РФ;
• 2,5 ÷ 3 - в середній смузі;
• 1,25 ÷ 2 - на Чорноморському узбережжі.

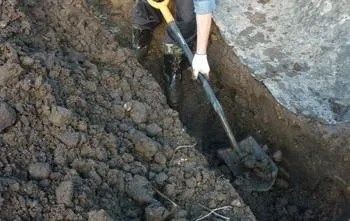

Копка траншеї потрібної глибини

При використанні труб 110-міліметрового діаметра в грунті викопуються поглиблення шириною 0,6 м, глибиною - на 0,05 м більше глибини закладки труб.

Траншея має свої особливості:

1. Дно траншеї вирівнюється, створюється необхідний ухил, як правило, це 1-2 см на кожен погонний метр трубопроводу.
2. Після вирівнювання дна необхідно ретельно утрамбувати грунт і організувати подушку з гравію або піску висотою 10-15 см.
3. Піщана або гравійна подушка повинна бути ущільнена на ділянці, що перебуває за 2 м до оглядового колодязя, і в місці з'єднання трубопроводу з вхідною трубою.
4. Там, де в каналізаційній системі будуть розташовуватися розтруби, слід сформувати приямки.

монтаж трубопроводу

Далі слід безпосередньо монтаж трубопроводу. Починати прокладання краще від фундаменту будівлі.

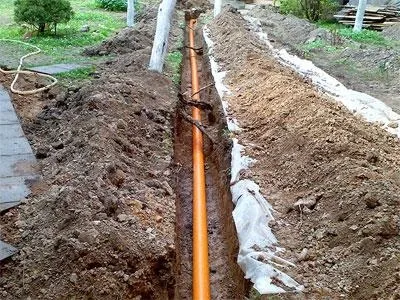

Верхній шар землі краще укласти на плівку

Технологія укладання каналізаційних труб виглядає так:

1. Труби укладаються розтрубом вниз в підготовлені траншеї.
2. Для з'єднання двох труб між собою розтруб однієї і гладкий кінець інший очищаються від забруднень.
3. Місця з'єднання змащуються спеціальними складами.
4. Труба вставляється до упору в розтруб.
5. Аналогічним чином повинні бути поєднані всі елементи трубопроводу.

Схема з'єднання труб в расттруб

Порада від професіонала:

При з'єднанні частин трубопроводу одна труба вставляється в розтруб наступної. Щоб це з'єднання було надійним і якісним, рекомендується спочатку виміряти глибину, на яку одна труба увійде в іншу, і в відповідному місці нанести позначку.

Якщо в фундаменті будинку є висновок, розтруб зовнішньої каналізації підводиться до нього, якщо він не передбачений, то потрібно зробити отвір. З цим завданням ідеально впораються алмазні свердла. Для пристрою повороту використовуються відводи - 15, 30, або 45 0. При довжині каналізаційного трубопроводу більше 15 м на таких ділянках встановлюється ревізія.

засипка траншеї

Після укладання труб перевіряється кут ухилу. Якщо все зроблено правильно, траншею можна засипати. Для засипки дозволено використовувати грунт, що утворилася при викопуванні борозен, але в цьому випадку необхідно видалити з неї велике каміння і розбити щільні брили грунту.

Труба після засипки

Порада від професіонала:

При зворотній засипці не допускається наявність в грунті великих каменів і брил грунту розміром більше 30 см - такі включення можуть легко пошкодити каналізаційні труби.

Траншея поступово засипається на висоту 0,3 м, шарами по 5 см. Кожен шар добре трамбується з боків від труби, місце над самою трубою ущільнювати заборонено.

утеплення трубопроводу

Іноді каналізаційні труби потрібно утеплити. Необхідність в утепленні каналізаційних труб виникає, коли трубопровід прокладений вище глибини промерзання грунту або на виході з будівлі. У цьому випадку застосовується утеплювач СТЕНОФЛЕКС або енергофлекс. Теплоізоляційний матеріал обмотується навколо каналізаційних труб по всій протяжності трубопроводу і надійно закріплюється. Після закінчення монтажу утеплювача перевіряється ухил, і тільки потім проводиться засипка.

Ізопайп - ще один матеріал для теплоізоляції труб

Найкращим варіантом буде засипка труби піском шаром 10-15 см, який ущільнюється по краях. Поверх піску дозволено засипати грунт, що залишився після ритися траншей.

Там, де необхідно частковий ремонт вже функціонуючого каналізаційного трубопроводу, правильніше і надійніше демонтувати старі каналізаційні труби повністю, після чого зайнятися укладанням нових. Насправді таке рішення займе набагато менше часу, ніж заміна окремих елементів каналізації.

•
