Налаштування АТС panasonic KX-TES824; TEM824; TEB308.

USB роз'єм використовується для настройки АТС з допомогу програми KX-TE Maintenance Console. COM порт також можна використовувати для налаштування АТС, а ще його можна використовувати для зняття білінгу.

Після підключення всіх ліній включаємо станцію, завантаження займе декілька секунд. При першому запуску АТС автоматично перевірить режим набору на міських лініях. Відповідно якщо міська АТС приймає сигнал DTMF, АТС Panasonic автоматично встановить режим DTMF, в іншому випадку буде встановлено режим PULSE. Так само режим PULSE буде встановлений на непідключених лініях.

Установка KX-TE Maintenance Console.
Файл програми є на диску в комплекті з АТС якщо раптом немає диска можна завантажити тут.
В процесі установки є один нюанс потрібно правильно вибрати регіон відповідно вашої АТС. У більшості випадків це RU, але може бути і BX або навіть інший. Якщо регіони не співпадуть, підключиться до станції, буде не можливо!

Пароль задайте будь-, він потрібен для входу в режимі установника в Maintenance Console.
Для підключення по USB потрібні драйвера, після установки Maintenance Console буде запропоновано перемістити драйвера в зазначену вами паку, далі в ручному режимі встановлюєте драйвера.

Тепер відповідно сама настройка АТС.

Запускаючи Maintenance Console, введіть пароль установника і пароль для підключення до АТС (за замовчуванням 1234).
При першому запуску і підключення до АТС Maintenance Console запустить алгоритм швидкого налаштування, описувати його немає необхідності, тільки в самому кінці задайте пароль для підключення до АТС.

Саму настройку атс можна розділити на кілька пунктів.
Почати варто з системних.
1.1 Можна встановити час.
1.2 Ставимо зручний для нас 24 годинний формат часу. Якщо використовуємо зовнішнє джерело музики вибираємо External. Голосову пошту не використовуємо

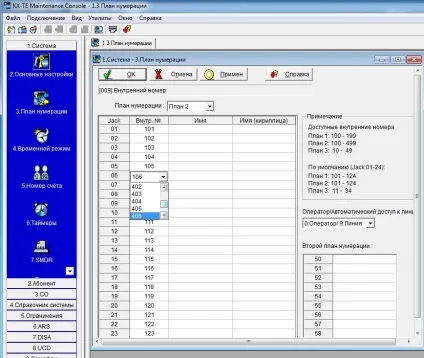

1.3 Нумераційний план системи.

Тут можна вибрати три плану нумерації.
1 - внутрішньо номери починаються з 100 по 199, за замовчуванням АТС призначає JACK01- 101 JACK02- 102 і.т.д. Можна будь-якому Джеку призначити будь-який номер в межах від 100 до 199. При призначенні номерів є один нюанс: не можна призначити номер Джеку, який ужуе використовується в системі. Наприклад, що б поміняти місцями 101 і 102 спочатку потрібно звільнити будь-який з них, тобто 101 звільняємо призначаючи його 199 і тільки потім 102 можна змінити на 101.
2 нумераційний план дозволяє призначати внутрішні номери в межах 100-499 можна зробити номера на 200 300 400.
3 нумераційний план дозволяє призначати двозначні внутрішні номери в межах 10-49.

Другий і третій нумераційний плани змінять коди функцій. Найбільш часто використовувана функція це - перехоплення виклику, замість звичного для всіх коду 40 стає код # 40.
Його можна спростити, використовуючи вторинний нумераційний план.

Набраний номер вторинного плану відповідає введеному в таблицю номеру.
Наприклад, 50 відповідає перехоплення виклику; 55 відповідає набору 9 (вихід в місто) і далі 8495, так що можна набирати 98495-ХХХ-ХХ-ХХ а можна 55ХХХ-ХХ-ХХ.

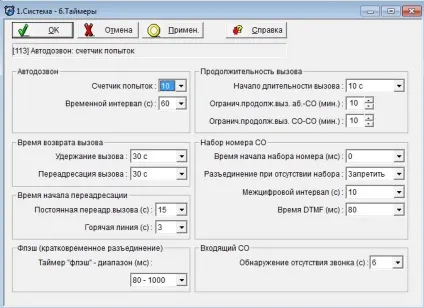

Тривалість викликів.
Обмеження часу розмови при з'єднанні місто - абонент, додатково включається для кожного абонента (за замовчуванням викл.)
Обмеження часу розмови при з'єднанні місто - місто (таймер активується при перекладі міського виклику на інший міський номер або мобільний)

1.11 Докладні настройки системи

Тут особливу увагу можна приділити. По-д з обслуж.- Висновку з обслуговування несправної лінії.

Циклічний пошук для доступу до СО.
Поставивши галочку навпроти цього пункту, дозволите рівномірно використовувати на вихідний зв'язок все міські лінії.

Другий пункт Налаштування вхідної - вихідної зв'язку.

Тимчасові режими роботи АТС.
АТС може працювати в трьох тимчасових режимах, в кожному режимі біля станції може бути свій алгоритм настройки входять вихідних дзвінків. Між тимчасовими режимами можна переключаться як в ручному, так і в автоматичному режимі,

Тимчасові режими можна буде налаштувати в пункті 1.4

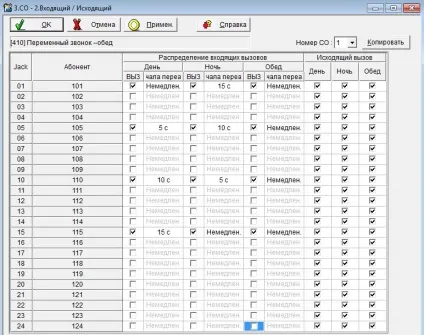

3.2 Вхідний / Вихідний.

Якщо в пункті 3.1. встановлений режим звичайний, то виклики обробляються відповідно таблиці п 3.2.
Всього 8 таблиць відповідають 8 гір лініях, в кожній таблиці можна дозволити вхідний / вихідний дзвінок для кожного абонента.
Крім цього для кожного абонента можна поставити затримку надходження дзвінка.

Детальна настройка СО (міські лінії)

Підключення - зніміть галочку у тих ліній, до яких ні чого не підключено.
Режим набору - виберіть значення DTMF, перевірте вихідний зв'язок, якщо працює, залишайте, в іншому випадку виберіть імпульсний набір.
Інші налаштування поки можна залишити за замовчуванням.
