Проектування рубленого дерев’яного будинку
Ця серія статей присвячена проектуванню і будівництву дерев'яних заміських будинків. Тема вибрана не випадково. Питання спорудження та експлуатації дерев'яних зрубів цікаві багатьом Новомосковсктелям-дачникам, які живуть північ і на схід умовної лінії між Дружковкаом - Павлоград - Самарою-Челябінськом. Тому давайте уважніше розглянемо:- проблеми проектування таких будинків,
- деталі підготовки до будівництва (включаючи вибір деревини),
- оптимальний графік споруди рублених зрубів,
- а також найбільш доцільні прийоми їх складання.
Зрозуміло, тема актуальна і для тих дачників, хто будує будинки з інших матеріалів. Однак, погодьтеся, будувати будинок з «живою» деревини, яка змінює з часом геометричні розміри, помітно складніше, ніж з цегли та бетонних блоків з незмінними габаритами. Тому ми і розглядаємо найбільш складний варіант - для наочності.

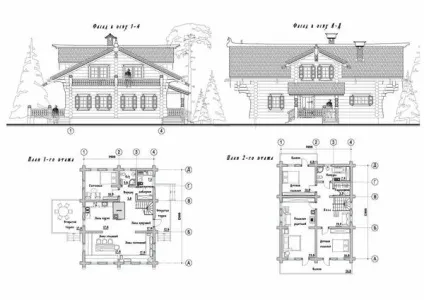

Сучасний дерев'яний котедж, як і будинок з будь-якого іншого матеріалу, - це складне архітектурно-інженерна споруда, яке не можна будувати без проекту.
Дуже багато що тут має свою специфіку і вимагає особливих знань. Інакше не уникнути серйозних помилок, які позначаться і на естетиці будинку, і на його експлуатації, і на фінансових витратах. Проект дерев'яного будинку повинен обов'язково містити всі технічні рішення. оптимальні для обраної конструкції будівлі.
Перш за все про матеріал. При зведенні дерев'яного будинку, як правило, використовується стандартний пиловник хвойних порід (сосна. Модрина. Кедр). Про його різних технічних характеристиках можна буде прочитати в підготовлювану статті «Вибір деревини». У цій же статті нас цікавить перш за все розмір.
Три кити проектування

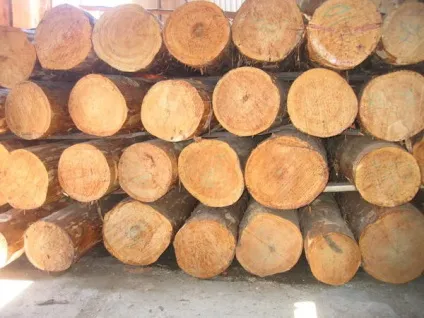

1. Перша з відправних точок проектування: довжина колод ділової деревини становить 6 (шість) метрів. Їх раціональне використання на цій стадії допоможе значно заощадити. А результатом неграмотного проектування буде велика кількість оплачених вами відходів.
Застосування стандартних шестиметрових колод часто обмежує творчий потенціал архітектора. Виходом з такої ситуації може стати вибір нестандартних колод довжиною до 12 м. Безумовно, їх доведеться спеціально замовляти, тому приймати рішення слід обдумано. До того ж, колоди такої довжини при діаметрі від 30 до 40 см важать від 1 до 1,5 тонн і дуже нетехнологічними у використанні. В тому-то почасти й полягає і майстерність досвідчених архітекторів-конструкторів, що їм вдається вибудовувати значні по довжині будівлі без видимих стиків штатних колод на відкритій стіні. Чи передбачаються такі стики, стає ясно вже в процесі проектування, а їх поява має стати темою для узгодження між замовником і проектувальником.
- вид рубки,
- протескі стін,
- заповнення віконних і дверних прорізів і т. д.
Припустимо застосовувати і колоди більшого діаметру. Але тут є свої технологічні особливості. Це стосується як виду рубки, так і подальшого утеплення дерев'яних стін (конопатки або замазки швів). Але далеко не завжди такий вибір пов'язаний зі збільшенням витрат. Більший діаметр дає більший підйом (висоту) однієї маковиці. Як наслідок, зменшується кількість вінців і перерубов. У будь-якому випадку потрібен зважений вибір, який повинен стати окремим пунктом при обговоренні бюджету майбутнього будівництва.
Не рекомендується також з'єднувати колоди на одному перерубати по всій висоті стіни більш ніж в трьох вінцях. У цьому місці, як показує віковий досвід, з часом можуть просісти перекриття. Всі колоди в оптимальному зрубі повинні з'єднуватися в шаховому порядку застосування ПСП е. Тільки в цьому випадку будівля буде давати рівномірну усадку, залишаючись максимально міцним і довговічним.
3. Третя відправна точка - «час». При проектуванні і будівництві будь-якого дерев'яного будинку (дерев'яного або брусового) завжди потрібно враховувати такий фактор, як усадка. Для рубаних будинків вона становить в середньому 8% хоча цифра ця умовна і може коливатися від 6 до 12% в залежності від різних факторів.
Усадка дерев'яного будинку може тривати протягом усього його «життя». Але в будівельній термінології застосовуються 3 поняття - основна, повна і залишкова усадка:- Основну усадку (близько 60%) будинок дає протягом 1,5 років свого життя.
- Період повної усадки може становити від 3 до 5 років (близько 95%).
- Залишкова усадка може проходити десятиліттями.
Сучасні технології дерев'яного домобудівництва дозволяють не чекати повної усадки будинку, а в'їхати відразу ж після закінчення будівництва. Але для цього слід передбачити ряд технологічних і проектних рішень. У будинку не повинно бути жорстких кріплень. Важливо, щоб всі елементи зрубу мали можливість зміщуватися відносно один одного. Вся конструкція покликана працювати як єдине ціле. Для жорсткості зрубу і правильної усадки колоди повинні перехльостувати один одного.
Технічне завдання - необхідний документ для проектування
Для створення якісного проекту дерев'яного будинку потрібно професійно розроблене технічне завдання (ТЗ). Майбутньому власникові котеджу треба грунтовно допомогти, щоб народилося цілісне і багатопланове ТЗ. Дуже важливий в ньому розділ «Бюджет». Його розмір багато в чому визначає і технологію, і матеріал, і, найголовніше, архітектурний вигляд майбутнього дерев'яного будинку. Можна з упевненістю сказати, що краса - це перше, що страждає при скороченні бюджету. Як і в будь-якому іншому справі, і тут є винятки. Бувають випадки (вкрай рідкісні), коли власник субсидує будівництво без обмеження засобів. Тільки в такому випадку розділ «Бюджет» стає другорядним.

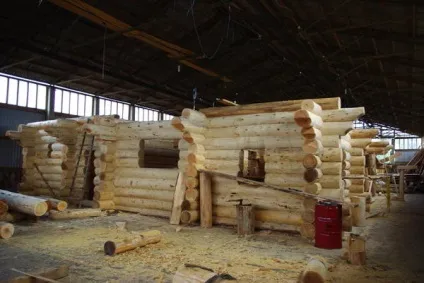

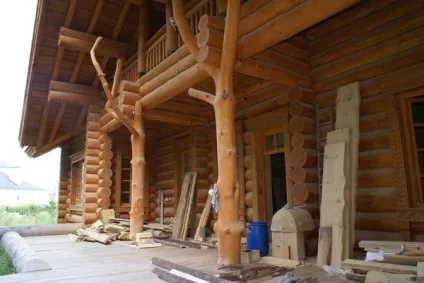

Примітка. Всі фотографії зроблені під час відвідування об'єктів будівельної компанії Смелаа Сургучева.
