Проектування і розрахунок системи вентиляції

Вентиляція служить для створення обміну повітряних мас усередині приміщення з навколишнім середовищем з метою видалення з приміщення випарів, неприємних запахів, забруднень, вуглекислого та чадного газів і т.д. Якщо для невеликих приміщень досить простий природної вентиляції, то для великих комплексів з безліччю окремих приміщень система вентиляції може бути дуже складною і розгалуженою, з численними пристроями примусового нагнітання, очищення, кондиціонування і підігріву повітря. Для таких складних вентиляційних систем потрібна кваліфікована проектування вентиляції.

Проектування - справа нелегка, але важливе

Природною називається вентиляція, в якій циркуляція і обмін повітря здійснюється, підкоряючись природним фізичним законам, без монтажу додаткових коштів, примусово надають повітрю рух. Це зовсім не означає, що системи природної вентиляції не вимагають планування і проектування. Наприклад, природна вентиляція багатоквартирного будинку розраховується відповідно до затверджених санітарними нормами, проект вентиляції включається в типовий проект і закладається на етапі будівництва.

Обмін повітря здійснюється через комплекс вентиляційних шахт, причому вентиляція носить витяжної характер, в її функції входить, перш за все, видалення випарів і газів, що особливо актуально для газифікованих будинків. Приплив чистого повітря зовні регулюється самими мешканцями. Витяжний отвір вентиляційної шахти влаштовується на кухні, так як, по-перше, саме там розташовується основне джерело неприємних запахів, випарів і газів, по-друге, властива приміщенню кухні підвищена температура додатково стимулює струм повітря. Також витяжні отвори в обов'язковому порядку розташовуються у ванній і туалеті, або суміщеному санвузлі.

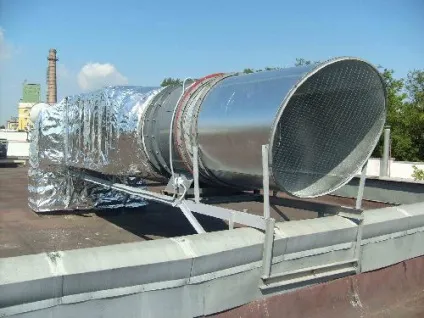

Великий комплекс вентиляційних шахт

У більшості випадків для квартир багатоквартирних будинків закладена будівельниками витяжна вентиляція цілком достатня. Невеликі можливі удосконалення, вироблені при ремонті квартири, пов'язані, як правило, з монтажем на витяжний отвір вентиляторів різної конструкції для примусового струму повітря. Можливий також монтаж додаткових вентиляційних труб для підведення витяжки до грубки, в разі зміни її розташування. Для таких нескладних робіт глибоке проектування вентиляції не потрібно.

Інша річ - пристрій припливно-витяжної вентиляції для складних, багатофункціональних приміщень великої площі, яким, зокрема, є великий приватний будинок. В цьому випадку проект вентиляції складається обов'язково. Практика показує, що при загальній площі приміщень 1000 і більше м 2 ефективна природна вентиляція стає практично неможливою навіть влітку, з повністю відкритими вікнами. Що вже говорити про зиму, коли діє режим підвищеного теплосберіженія. При таких площах неминучими стають проектування і установка примусової вентиляції.

складання проекту

Проектування систем вентиляції можна виконати самостійно (якщо ви володієте необхідними навичками), або доручити відповідним фахівцям. Бажано, якщо проект вентиляції складається до початку будівництва, як частина загальних проектних робіт з будівництва будинку в цілому. В цьому випадку є можливість виділити окреме приміщення під вентиляційну камеру, заздалегідь розрахувати оптимальні місця прокладки воздуховодов і їх «вписування» в інтер'єр за рахунок спеціальних заздалегідь передбачених ніш в стелі і стінах. В іншому випадку маскування повітропроводів підвісними стелями і фальшстеной призведе до значного скорочення житлового простору приміщень.

Проект складається ще до початку будівництва

Проектування вентиляції починається зі складання технічного завдання, в якому враховується кількість окремих приміщень, їх площа, взаємне розташування (архітектура будівлі), функції кожного з приміщень, кількість і розташування об'єктів, що створюють додаткове навантаження на вентиляцію - печей, камінів, санвузлів тощо .

Обов'язково потрібно передбачити монтаж суміщення вентиляційної системи з системами кондиціонування і повітряного опалення.

Для того щоб ефективність системи припливно-витяжної вентиляції була достатньою, але при цьому кошти не «вилітали в трубу» потрібен серйозний і виважений підхід до розрахунку потужності вентиляційної системи.

розрахунок проекту

Потужність вентиляції виражається в кубометрах на годину (м 3 / год) і показує, який обсяг повітря здатна пропустити через себе вся вентиляційна система в одиницю часу. Ця величина залежить від двох параметрів - необхідної кратності повітрообміну даного обсягу і максимальної кількості знаходиться в приміщенні, що обслуговується проектованої приточно-витяжною вентиляцією, людей, а також їх роду діяльності. Проект вентиляції вимагає розрахунку потужності в залежності від обох параметрів, після чого вибирається більше значення.

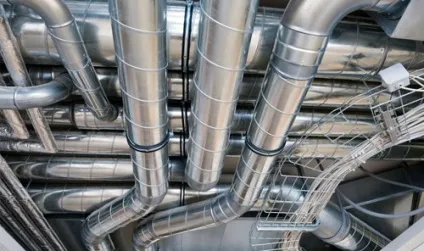

Потужна система вентиляції

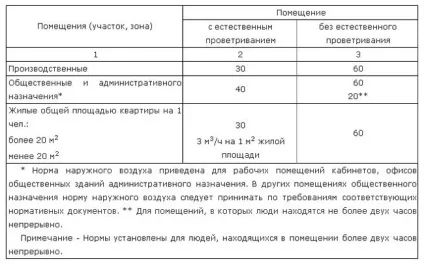

Кратність повітрообміну - безрозмірна величина, що показує, скільки разів протягом години відбувається повний повітрообмін в даному приміщенні. Будівельні норми і правила (СНиП) передбачають різні норми кратності повітрообміну для приміщень різного функціонального призначення. Для житлових приміщень відповідно до СНиП кратність повітрообміну дорівнює 1, але не менше 30 м 3 на людину в годину. Для кухонь і санвузлів кратність повітрообміну становить 1,5, але не менше 60 м 3 на людину в годину. Необхідна потужність вентиляції в залежності від кратності повітрообміну розраховується за формулою

L-необхідністю потужність вентиляції; n - нормативна кратність повітрообміну; V - об'єм приміщення, що дорівнює площі приміщення, помноженої на висоту стелі.

В залежності від кількості осіб необхідну потужність вентиляції розраховують за такою формулою

N - максимальна кількість осіб, які перебувають в приміщенні; LN - нормативне годинне споживання повітря кожною людиною, в залежності від функціонального призначення приміщення (яке має на увазі відповідний рід занять людей в даному приміщенні).

Гнучкіше оцінити обсяг необхідного повітрообміну, а значить, і потужність вентиляції, дозволяють нормативи, складені різними громадськими та професійними міжнародними і федеральними організаціями, такими як АВОК, ASHRAE і інші. Складені ними нормативи носять довідково-рекомендаційний характер, внесення їх в проект вентиляції необов'язково, однак їх корисність для підвищення ефективності проектування і монтажу складно переоцінити.

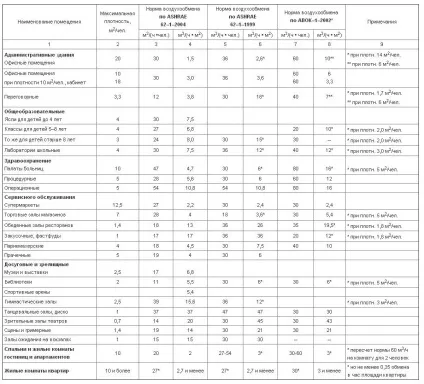

Нормативи повітрообміну, складені недержавними професійними організаціями

Зазвичай необхідна потужність вентиляційної системи знаходиться в межах: 100-500 м 2 / год для квартир; 1000-2500 м 2 / / ч для приватних котеджів; 1000-15000 м 2 / год для виробничих, складських та адміністративних приміщень.

При необхідної потужності 1000 м 2 / год і більше в проекті передбачають окреме приміщення - вентиляційну камеру, в якій проводиться монтаж основного обладнання, а також автоматичного блоку, який зможе керувати всією системою відповідно до закладеної програми. Вентиляційна шахта повинна відповідати наступним параметрам: плюсова температура в будь-який час року, достатня шумоізоляція, забезпечення достатньої потужності електроживлення. Якщо в якості нагрівального елементу інтегрованого в систему вентиляції повітряного опалення використовується водяний калорифер, необхідний також підведення води і монтаж гідроізоляції приміщення.

При проектуванні і монтажі припливно-витяжної вентиляції житлових приміщень шумоізоляції слід приділити особливу увагу. Рівень шуму, який ледь помітний днем, вночі може здаватися абсолютно нестерпним.

У відповідність з розрахунковою потужністю підбирається обладнання вентиляційної системи, протяжність і перетин повітроводів. При наявності повітряного опалення, повітроводи повинні мати шар теплоізоляції.

Вартість проектування вентиляції буде прямо залежати від складності технічного завдання.

За підсумками розробки техзавдання, на генеральний креслення будинку наноситься схема вентиляційної системи (якщо система вентиляції проектується до початку будівництва). Або, в разі, якщо вентиляційна система розробляється для готового будинку, складається окремий проект системи вентиляції заміського будинку.

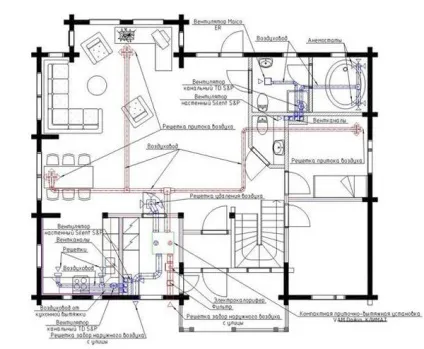

Приклад креслення вентиляційної системи приватного будинку

На завершення проектування, складається кошторис - підсумкова вартість проекту вентиляції і програма подальших робіт. Після закінчення етапу проектування починається монтаж вентиляції.

Складання проектного плану системи вентиляції - відповідальний етап, який є ключовим для всього будівництва. Краще довірити його фахівцям.
