Проектування і монтаж гвинтових сходів з металу

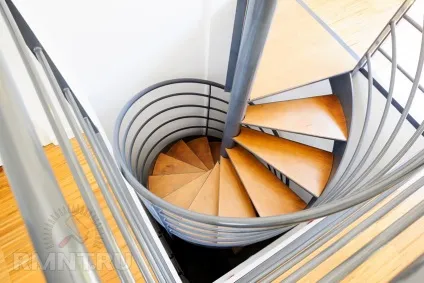

Гвинтові сходи - ідеальний варіант для невеликого отвору. У цій статті розглянемо створення подібної конструкції з металу, яка вибудовується щодо центрального стовпа. Зробити таку металоконструкцію можна своїми руками, витративши на це до 700 у. е.

Особливості створення гвинтових сходів

Гвинтові сходи - конструкція, яка складається з забіжних ступенів, може розміщуватися в малих просторах, поєднуючи різні рівні приміщення. Щоб такі сходи була придатною для використання, необхідно враховувати деякі моменти:

• розраховувати висоти, коли сходи з'єднує кілька поверхів (щоб під прольотами вгору йде маршу міг вільно пройти людина);
• дотримуватися правила оптимального кроку по середній лінії (2h + s = 550 ... 650 мм);
• не робити занадто «круту» сходи, щоб по ній було зручно спускатися;
• надійно кріпити центральний стовп - він основа конструкції;
• робити сходи досить широкою, не менше 600 мм.

проектування конструкції

1. Проведення вимірів прорізу.

2. Складання проекту сходів в приміщенні.

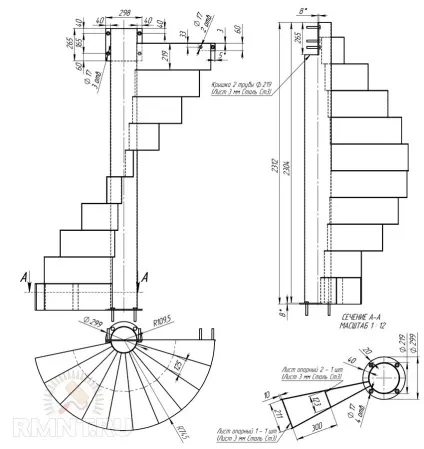

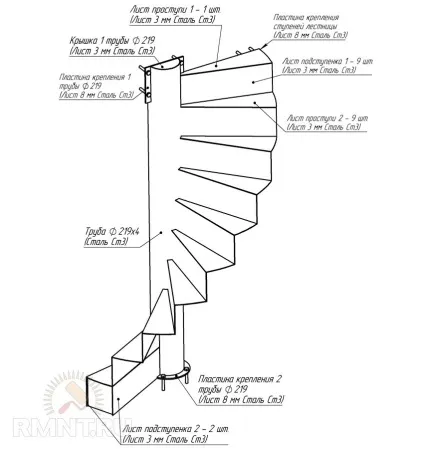

3. Опрацювання докладних креслень.

4. Підрахунок кількості необхідного матеріалу, витратних елементів.

Для виготовлення сходів нам буде потрібно:

• лист «чорний» 1250х2500х3 мм - 1 шт.
• труба «чорна» ∅219 - 2,5 м
• лист «чорний» 8 мм - 500х1000 мм
• анкер М16 - 12 шт.
• гвинт М16х30, ц / б - 12 шт.

Як витратних матеріалів та інструменту використовуватимемо:

5. Підрахунок вартості робіт:

• витрати на матеріал складуть близько 400 у. е .;
• витрати на витратні елементи вийдуть приблизно 300 у. е.

У підсумку зробити кручені сходи можна за 700 у. е.

виробництво вироби

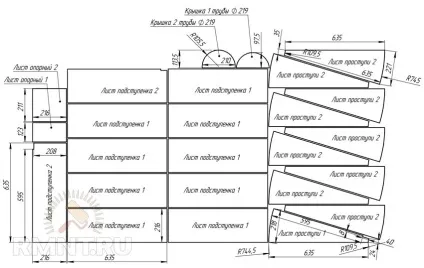

1. Різання металу. На металевому листі розмічаємо за допомогою маркера і рулетки контури деталей. Після чого болгаркою і відрізними дисками вирізаємо потрібні елементи. Готуємо відразу заставні елементи, обрізаємо трубу.

2. Збірка конструкції в цеху або окремому приміщенні. Вибираємо рівну поверхню, на базі якої будемо збирати конструкцію. Сходинки зварює за елементами (подступенки з проступямі), на прихватках кріпимо ступені до стовпа, перевіряємо основні розміри. Після чого робимо позначки на трубі, де повинні знаходитися ступені. Розбираємо збірку на елементи.

3. Зачистка нерівностей зварювання. Все напливи прибираємо за допомогою зачистного кола, наводимо деталі до акуратного виду.

4. Грунтовка елементів сходів. Обробляємо всі частини сходів для більш тривалого їх використання.

монтажні роботи

1. Розмітка рівнів «чистих» підлог, місць кріплення сходів. У будівлі відзначаємо висоти розташування ступенів, крайні точки сходів.

2. Встановлення закладних елементів. Приміряємо центральний стовп. Відзначаємо місця, де він повинен кріпитися. Встановлюємо анкера М16 за допомогою перфоратора і бура. Кріпимо заставні елементи.

3. Монтаж центрального стовпа. Утанавлівается стовп на заставні, приварюють його до фланців.

4. Кріплення щаблів до труби. На раніше розмічені місця стовпа встановлюємо ступені, кріпимо їх на прихватках до труби.

5. Контроль важливих розмірів. Перевіряємо відповідність розмірів проекту, при потребі коригуємо.

6. Остаточне зміцнення конструкції. При правильному розташуванні збірок проводимо повну зварювання елементів між собою.

7. Обробка нерівних швів, грунтовка. Зачищаємо напливи від зварювання на сходах. Проводимо ґрунтовку всіх елементів, які зазнали зачистці і зварюванні.

Виконавши всі вищеописані дії, отримаємо надійну і зручну сходи для невеликого отвору. Після цього можна вибрати бажане огорожу, облицювати ступені каменем або деревом, а можна залишити в отриманому вигляді - все залежить від того, з якою метою буде використовуватися сходи.

Світлана Жидкова, рмнт.ру
