Антена для телевізора своїми руками - просто, легко, швидко

Приклади відомі, коли своїми руками виготовляли супутникові антени. Одного разу завод, який працює на оборонку, випустив шлюб, клерки нічого не придумали краще збуту населенню через магазин дитячих іграшок: виставили санки для малюків. Товар розхапали миттєво, коли між місцевими радіоаматорами пройшов слух: можна задешево купити супутникову антену для телевізора. Фокус на частки міліметра збитий, форм-фактор не витриманий досконально, знижений парою дБ коефіцієнт посилення! Названий факт мало хвилювало радіоаматорів, які отримали в руки антени-Параболоїд дециметрового діапазону. Набагато крутіше «хвильових каналів», чвертьхвильових вібраторів. Антена для телевізора своїми руками? Легко - якщо знайдете санки неподалік ...

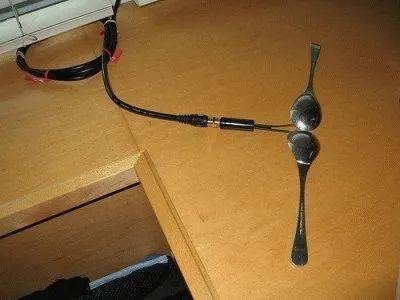

Перш ніж робити антену своїми руками

Насамперед врахуйте: сьогодні державне мовлення замінюють цифровим. Перш стосується телебачення. У Москві кілька мультиплексів, на одній частоті передається дюжина каналів, настає черга радіо. Перевага підходу привертає можливістю конструювати вузькоспеціалізовані пристрої, справляються з прийомом конкретної частоти. Зовнішня антена для цифрового телебачення складена кількома простими елементами, формує яскраво виражений резонанс потрібної довжини хвилі. Відпала потреба забезпечувати широкополосность, отримали значний виграш посилення. Не обов'язково варіант купити телевізор з антеною ідеальний.

Відсутня можливість поліпшити конструкцію супутникових антен. Тороїдальна модель, обвішана облучателями, виглядає так собі, еквівалентів для прийому з декількох космічних апаратів не придумано. Підійшла б фазированная антенна решітка з відхиляється променем діаграми спрямованості, але сьогодні реалізація конструкції не те щоб дорога, просто неможлива.

Яку антени вибрати для прийому телевізійного мовлення

Телевізійне мовлення освоює діапазон ДМВ (300 - 900 МГц), поляризація використовується горизонтальна. Для лову потрудіться параболоїд з правильно налаштованим облучателем знайти, потрібно пряма видимість на телецентр або точна підгонка до перевідбиттів сигналу, змінюваному погодними умовами, навіть вітром. Не прийнято використовувати параболоїди, приймаючи наземне мовлення. Супутник висить непохитно на одному місці, точку позиціонування періодично коригують наземні станції, можна обійтися тарілкою. Пряма видимість, природно, має бути присутня.

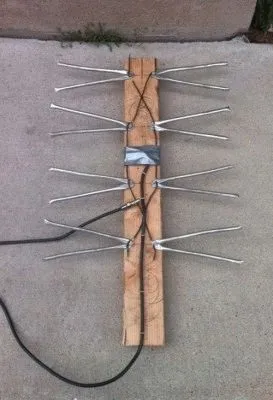

Для наземного прийому потрібна антена, головний пелюсток діаграми спрямованості якої досить широкий, щоб вловити сигнал. Одночасно потрібно обмежити прийом паразитних складових многолучевости, перешкоди сусідніх телецентрів, вишок. Пристрої забезпечуються різного роду рефлекторами, форма і конструкція сильно залежать від типу антени. розрізняють:

• звивисті;
• вібраторні;
• хвильові канали;

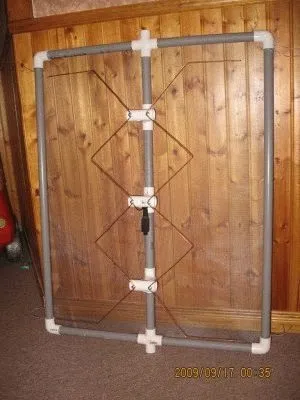

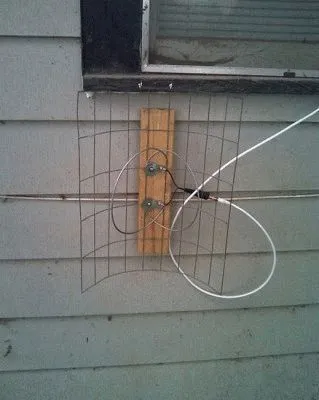

• рамкові;
• біжучої хвилі;
• комбіновані.

Серед безлічі пристроїв антена телевізійна зовнішня своїми руками простіше збирається по типу хвильовий канал (антена Удо-Яги). Пристрій володіє відмінними характеристиками, сьогодні займемося розглядом цього класу пристроїв для прийому телевізійного мовлення.

Приймальні антени класу хвильової канал своїми руками

конструкція антени

Перш за все про кількість елементів. У хвильового каналу є траверса, на яку кріпляться паралельно один одному, починаючи ззаду:

1. Рефлектор.
2. Активний вібратор.
3. Пасивні вібратори (директори).

Читайте також: Антена для ноутбука WiFi

Для каналів метрового діапазону необхідно пожертвувати коефіцієнтом посилення заради збільшення робочої смуги пристрої. Досягається шляхом зниження кількості директорів.

Виглядає практично в такий спосіб:

1. Діапазон нижче 70 МГц потребують наявності одного директора. Виходить трьохелементна антена хвильовий канал. Утворена рефлектором, активним, пасивним вібраторами.
2. Діапазон нижче 110 МГц обходиться чотирьохелементний антеною, де є два директора.
3. 170 - 240 МГц прийнято ловити хвильовими каналами з п'ятьма пасивними вібраторами.
4. 470 МГц і вище (цифрові мультиплекси) - рекомендується застосовувати антени з 15 елементів: рефлектор, активний вібратор, 13 директорів.

Використовуйте антени для прийому радіо діапазону FM, знайте: поляризація вертикальна. Елементи, про які поговоримо нижче, повинні розташовуватися перпендикулярно землі. Тепер розміри. Вузли, крім активного вібратора, являють собою шматки дроту, закріплені на траверсі паралельно один одному. Активний вібратор виглядає подовженим прямокутником із закругленими сторонами. Кути прямі, на практиці, вигинаючи з товстого матеріалу, немає змоги зробити точно. Виділимо чотири види відстаней в хвильовому каналі:

1. Між рефлектором і активним вібратором.
2. Від активного вібратора до першого директора.
3. Від першого директора до другого директора.
4. Між іншими директорами.

На практиці себе показує відмінно конструкція, де директори мають однакову довжину, меншу, ніж у активного вібратора. Рефлектор повинен довжиною перевершувати кожен окремо. Елементи виготовляються з круглої мідної, латунної, алюмінієвого дроту круглого перетину. Допускається використовувати центральні жили 4-жильних кабелів. Інші будуть спотворювати прийом, можна випробувати.

Виготовити траверсу випливає з дачного держака лопати, труби поліетилену (поліпропілену) високої щільності. Елементи кріпляться поперек болтовими з'єднаннями, при необхідності довгі директори забезпечуються напрямними з міцного діелектрика (деревина). По можливості елементи повинні розташовуватися в одній площині, бути горизонтальні.

Щогла влаштується позаду активного вібратора, рекомендується застосувати одну-дві похилі розпірки. Жодна не повинна потрапити в зазор між першим директором і активним вібратором. В іншому випадку антена телевізійна цифрова буде працювати огидно, збита спотвореннями сигналу кріпленням.

Сама щогла встановлюється на розтяжки зі сталевого дроту. Можна користуватися двома комплектами при необхідності. Кабель для телевізійної антени за нормами використовується 75 Ом. Таке ж значення мають і хвильові опору роз'ємів плазмових і рідкокристалічних телевізорів. Як результат, блокується відображення потужності, майстри домагаються впевненого прийому сигналу з мінімальними витратами енергії та технічних засобів. При переусіленіі знижуйте коефіцієнт передачі аттенюаторами.

Читайте також: Фрактальні антени своїми руками

Розміри саморобної антени типу хвильовий канал

Перший мультиплекс Москви доводиться на частоту 559,25 МГц. Подивимося, які розміри матиме антена для портативного телевізора відповідної довжини хвилі. Це доводиться приблизно на 32-ий канал радянського мовлення. Література вказує наступні розміри пристрою:

1. Довжина рефлектора 26,9 см.
2. Довжина активного вібратора 21,3 см.
3. Висота активного вібратора 5 см.
4. Довжина директорів 20,2 см.
5. Відстань 1 - 11, 9 см.
6. Відстань 2 - 7 см.
7. Відстань 3 - 13,1 см.
8. Відстань 4 - 15,8 см.

Сигнал знімається з розриву активного вібратора внизу. Довжина прорізи не має значення, для ДМВ діапазону це 1,5 - 3 см. Тепер у нас буде цифрове телебачення, антена своїми руками зроблена, залишилося встановити в кімнаті або на даху. Рекомендується при наявності прямої видимості, але вежа знаходиться за горизонтом, користуватися компасом, картою. Чи спостерігаєте безпосередньо передавальну станцію - націльте антену хвильової канал, користуючись зором. Подальша настройка проводиться за максимальним рівнем сигналу (на практиці якості зображення). Після пристосування варто закріпити, як було показано вище.

Зверніть увагу: в місті про прямої видимості не йдеться. Будемо ловити відбитий сигнал, який надходить з абсолютно будь-якого напрямку. Навіть з протилежного розташуванню телецентру. Доведеться пошукати гарненько, звідки приходить мовлення. При незадовільну якість рекомендується використовувати підсилювач для телевізійного сигналу, що включається поблизу антени. Доведеться провести кабель живлення на дах. Допускається встановити хвильової канал в кімнаті, підсилювач може не знадобитися. Основні втрати обумовлені кабелем, довжина повинна бути мінімальною. Телевізійна антена кімнатна своїми руками може бути виготовлена ​​за тим же принципом. Не потрібні щогла, розтяжки. Де помістити - особиста справа кожного. Залежить тільки від фантазії.

Якщо використовувати кронштейн для телевізійної антени, на одній щоглі можна зміцнити кілька хвильових каналів, це дозволить приймати всі частоти з максимальною якістю, ловити радіомовлення. Зверніть увагу, що не обговорили в огляді погоджують пристрої, що допомагають добитися найменшого значення КСВ. У цьому випадку потужність буде відображатися менше. Досвідчений конструктор повинен буде про це подбати сам!
