проектування басейнів

Всі проекти плавальних басейнів повинні включати наступні документи:

Повинна бути проведена чітка межа між басейнами масового (суспільного) призначення, полумассового та власних, т. К. Кожний з них має не тільки різні будівельні характеристики, але і різні правила та інструкції по обслужіванію.Любой проект повинен включати вивчення майданчика для будівництва басейну , де до уваги береться безліч чинників і основні питання, що стосуються вибору місця для басейну (відокремлене місце, закрите від сторонніх очей або безвітряний, розташування сонця, легкий доступ до суще ціалу комунікацій: воді, електромережі, зручні підходи, естетичний дизайн басейну, розміри і глибина, система охорони), фізична форма басейну (квадрат, овал, коло і т. д.) і креслення поперечного перерізу басейну відповідно до його призначення та вибраними техніко -економічними критеріями.

Проектні дані басейнів

Необхідно пам'ятати, що всі елементи установки повинні бути скомпоновані в поєднанні один з одним і відповідно до їх специфічними функціями і побажаннями замовника. Для цього необхідно розглянути наступні фактори:

Кількість потенційних користувачів. Є загальноприйнятою нормою, що люди, що знаходяться безпосередньо в басейні, складають приблизно 1/3 від загальної кількості людей, що знаходяться біля басейну в будь-який час. Якщо до цього додати, що для кожного плаваючого в басейні потрібно 2 м 2 площі дзеркала води, ми можемо підрахувати теоретично необхідну площу поверхні басейну.
Для теоретичних розрахунків глибини басейну необхідно взяти до уваги, що різна глибина басейну відповідає різному його призначенням, за винятком особливих випадків:

Особливості будівельних робіт

Якщо грунт глинистий, необхідно вирити котлован розміром багато більше, ніж дзеркало басейну, і потім заповнити простір каменем і піском, що поглинають шкідливий ефект пластичності глини, і краще робити дренаж навколишнього басейн почви.Прі прийнятті рішення про будівництво басейну один з найважливіших факторів, який необхідно враховувати, - особливості ґрунту в тому місці, де буде будуватися басейн.

Пісок і нестабільні грунту. Будівельні роботи повинні проводитися швидко. Для запобігання осідання грунту вона повинна бути посилена бетонною стяжкою.

Скельний грунт. Це ідеальний грунт, що забезпечує міцний фундамент.

Ґрунти з високим рівнем грунтових вод. Грунтові води мають тенденцію підніматися і чинити тиск знизу вгору на конструкції. З цієї причини басейн повинен бути обладнаний хорошим зовнішнім дренажем, об'єднаним з головною дренажною системою. В цьому випадку гідростатичний клапан встановлюється так, що він перешкоджає тиску грунтових вод на нижню частину ванни басейну.

Схили гір. Поверхневі або наносні шари повинні бути вийняті з метою уникнення можливості ковзання фундаменту. Остаточний котлован повинен бути вирівняний з використанням бетону.

Сланцевий грунт. Виривається великий котлован, як у випадку з піщаним ґрунтом, вирівнюється бетонуванням.

Підстава котловану повинно бути підготовлено і вирівняно бетонуванням (склад розчину - 1 частина цементу до 4 частин піску) або засипано стабілізуючим піщаним шаром. Необхідно також нагадати, що заповнення простору навколо басейну має бути виконане проникними матеріалами.

Існує багато будівельних матеріалів, які можуть бути використані в кожному конкретному випадку, однак ми будемо розрізняти три основні групи.

Басейни з бетону і твердих матеріалів (залізобетонні, торкретбетон, а також цегляні і з бетонних блоків тільки для малих басейнів).
Басейни з напівфабрикатів (металеві промислового виготовлення, термоплатіковие промислового виготовлення, ПВХ промислового виробництва).
Басейни промислового виготовлення (полістирольні промислового виробництва).

Розглянемо 2 типу басейну: залізобетонні та торкретбетон.

Залізобетонні басейни.

Бетон - один з найбільш часто використовуваних матеріалів в зв'язку з тим, що він дозволяє реалізувати різні форми конструкцій і забезпечити міцність і водонепроникність при відносно невисокій вартості. Велике значення надається вирівнюванню підкладки басейну з лежачим шаром каменю як зміцнюючого агента. Рекомендується використовувати невелику кількість води при замішуванні розчину (напівсухий розчин) з витратою не менше ніж 175 кг / м 2 і висотою шару близько 20 мм і армуванням бетону металевою арматурою або сіткою.

Торкретбетон басейни.

Це метод швидкого бетонування. Портландцемент, Змішати з швидкотвердіючу агентом в пропорції 2-5% від ваги цементу, вистрілюється під тиском на 25 мм в шар піску зі спеціальної «гармати», при цьому вода подається на край «дула» через наконечник. У відповідно до товщини шару піску пропорції цементу і води варіюються. Такий бетон успішно застосовується в шарах до 3 см і може бути зроблений тільки пройшли підготовку робочим. Наносяться 3-4 шари, при цьому кожен раз очищаються незакріплені матеріали в зоні «стрілянини». Якщо кут «стрілянини» відрегульований правильно, вся арматура і армуючі решітки покриваються бетоном і жодна з частин конструкції не залишається бетонованій.

облицювання басейну

При проектуванні басейну велике значення надається вибору облицювання, так як саме вона визначає зовнішній вигляд басейну. Існує широкий вибір облицювальних матеріалів:

керамічний або фарфоровий кахель;
склоподібна мозаїка (добре протистоїть обмерзання);
пластики (нашаровується або в аркушах);
фарбувальні матеріали: емульсії, хлорати каучуку, епоксидні Смоли (найбільш дешеві, але потребують частого оновлення).

Кромка басейну може бути різною в залежності від її призначення:

обрамлення у вигляді орнаменту натуральним каменем або іншими матеріалами;
обрамлення за допомогою підсвічування зливних каналів;
стартовий подіум для спортивного плавання;
затискачі для поплавцевих ліній, зонні маркери, позначки цілей для водного статі та ін .;
знаки і індикатори;
сходи та інші приналежності.

Система циркуляції і фільтрації

Циркуляція працює наступним чином. Вода всмоктується з басейну насосом, проходить через фільтр і надходить назад в басейн. Продуктивність насоса розраховується виходячи з необхідного часу циркуляції.

Відповідно до типу басейну циркуляція повинна відбуватися через протилежні точки від «випуск - всмоктуючого» вхідного отвору до вихідного отвору на рівні дна басейну або по поверхневому рівню.

Рекомендований час рециркуляції води в басейні в залежності від типу басейну становить:

Це означає, що якщо є дитячий басейн об'ємом 10 м 3 і кожні 1,5 години вода проходить повний цикл, то система фільтрації повинна мати наступну продуктивність: 10 000 л / 1,5 ч = 6 600 л / год.

Необхідно також знати швидкість, з якою вода може проходити через фільтр, - фільтраційну швидкість. Рекомендовані наступні значення фільтраційної швидкості:

Питна вода - 15 м 3 / год / м 2.
Муніципальні масові басейни - 20 м 3 / год / м 2.
Аквапарки - 30 м 3 / год / м 2.
Масові басейни - 40 м 3 / год / м 2.
Приватні басейни - 50 м 3 / год / м 2.

Не рекомендується перевищувати швидкість 50 м 3 / год / м 2. Наприклад, для приватного басейну об'ємом 80 м 3 ми повинні вибрати наступний фільтр:

Швидкість фільтрації - 50 м 3 / год / м 2
Продуктивність - 80 000 л / 8 ч = 10 000 л / год.

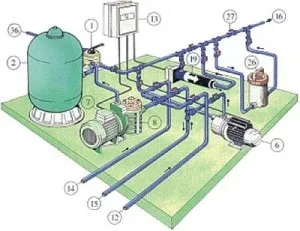

Необхідні установки для систем очищення

Необхідними установками для систем очищення є:

Скиммери або зливні канали - для збору поверхневої забрудненої води.
Піщані фільтри з селекторним клапаном - для очищення води.
Головний насос - для забезпечення циркуляції води.
Основний слив - для гравітаційного збору води через дно в найнижчій точці.
Забірний отвір.
Ще Одне отвір.
Очищувач басейну з гнучким шлангом.
Щітка для допомоги при чищенні.
Трубопровід з клапаном.
Вимірювальний насос хімічних продуктів.

Циркуляція води через водопровід і установки є основною причиною втрат тиску і повинна компенсуватися насосом, в той же час повинна бути можливість зворотного промивання для того, щоб вичистити фільтр.

фільтрація

Існує широкий вибір фільтрів, однак, очевидно - найбільш економічними, довговічними і легко обслуговуються є піщані.

Після закінчення деякого часу від початку фільтраційного процесу, коли тиск в системі досягне значення 0,8-1,3 кг / см 2. повинен бути початий процес зворотної промивки фільтра. Вода від зворотного промивання відводиться через магістраль. Управління процесами фільтрації і зворотного промивання проводиться за допомогою селекторного клапана, який дозволяє виконувати наступні операції: «циркуляція» (пряме проходження води, минаючи фільтр), «спустошення», «ополіскування» (відразу після зворотної промивки вода протягом деякого часу віддаляється в слив ) і «закрито» (закриття проходу між фільтром і насосом в момент очищення насоса). Фільтр встановлюється на 0,5 м нижче рівня води.Вода всмоктується через основний cмив на дні басейну і через скімери з поверхні басейну, надходить на фільтр через спеціальний патрубок, обладнаний согласующим клапаном, після чого по трубопроводу повертається в басейн. Ще Одне отвір розташовується на протилежній від основного зливу і скімерів стороні басейну. Фільтр наповнений на 2/3 кварцовим піском (фракції 0,5-0,7 мм).

додаткові речі

Для громадських басейнів краще використовувати переливні канали. Шляхом установки в них решіток по периметру досягається попередня фільтрація. Після решіток вода надходить в балансний резервуар, який з'єднаний з трубою насоса.Большінство існуючих правил та інструкцій припускають використання в приватних басейнах для поверхневої очистки води скімерів, при цьому дотримується норма - 25 м 2 води на один скіммер. У такій же пропорції використовуються скімери в громадських басейнах, але при цьому значно збільшується проектна вартість басейну, а поверхневе очищення все ж недостатньо хороша.

Прийнято, що басейни площею понад 300 м 2 мають переливні канали обов'язково. Ще Одне отвір в цьому випадку знаходиться на дні басейну.

Рекомендується використовувати трубопроводи і клапани з ПВХ або поліетилену, розраховані на тиск 5-10 атм. Швидкість води у всмоктувальній лінії при зливі або зворотному промиванні не більше 1,2 м / с. У поворотній лінії - не більше 2,0 м / с.

Кожен насос повинен бути захищений попереднім фільтром, що усуває небезпеку можливого руйнування насоса за рахунок попадання частинок середнього розміру.

Насос повинен мати такі характеристики, щоб потік ніколи не зменшувався більш ніж на 10%, незважаючи на перевищення тиску в фільтрі.
