Про адаптер, ucds - universal can diagnostic system

про адаптер

Опис діагностичного адаптера. Зовнішній вигляд. Контрольні лампи та керуючі кнопки.

1. Діагностичний адаптер з апаратно-програмного комплексу Universal Can Diagnostic system (UCDS) виготовлений на стандартній друкованій платі з застосуванням сучасних високошвидкісних електронних компонентів. Місце виготовлення адаптера - РФ, г. Харьков. Друкована плата з необхідними органами управління і контрольними лампами вмонтована в стандартний пластиковий міні-бокс (фото 1-5) з USB-роз'ємом для підключення до персонального комп'ютера з попередньо встановленими драйверами і програмним забезпеченням зазначеного комплексу та роз'ємом типу OBD II для підключення до діагностичного інтерфейсу автомобіля .
2. Контрольні лампи дозволяють візуально визначити в залежності від режиму роботи адаптера його поточний стан, наявність харчування, процес, що відбувається в даний момент (читання / запис даних) та інші показники.
3. У схемотехнику адаптера закладена можливість поновлення його внутрішнього програмного забезпечення (firmware). Для отримання останньої версії звертайтеся до розробників на офіційний форум UCDS.

Програмне забезпечення. Основні можливості.

Апаратно-програмний комплекс UCDS надає користувачеві можливість:

- виробляти діагностику більшості вузлів і компонентів автомобіля, з'єднаних з центральним електричним модулем (GEM, BCMii) по шині даних (CAN);

- отримувати дані про встановлені в автомобілі модулях і компонентах, в т.ч. їх каталожний номер, версію калібрування, серійний номер;

- вносити зміни як в центральну конфігурацію автомобіля, так і змінювати в разі потреби конфігурацію окремих модулів і компонентів автомобіля;

- оновлювати калібрування (прошивки) окремих модулів і компонентів автомобіля, в тому числі двигуна (т.зв. чіп-тюнінг);

- виробляти русифікацію штатних аудіо-модулів виробництва фірми SONY;

- виробляти апгрейд (заміну) програмного забезпечення дверних модулів для активації функції автоматичного складання зовнішніх дзеркал заднього виду при постановці а / м на охорону.

- інше (список можливостей Постон розширюється).

Програмне забезпечення складається з драйверів послідовної шини USB-serial (рекомендовані драйвери FTDI), що встановлюються на PC для коректного сполучення шин даних PC і автомобіля і власне програмного інтерфейсу UCDS.

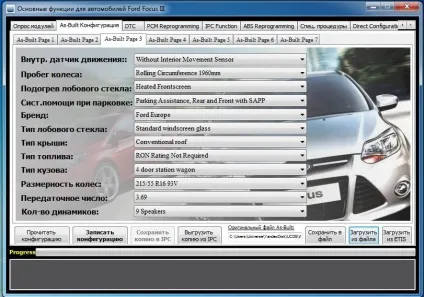

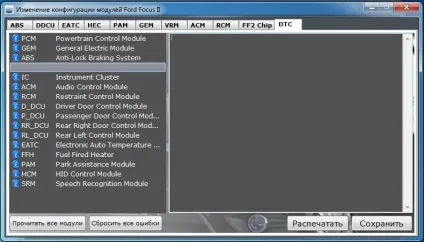

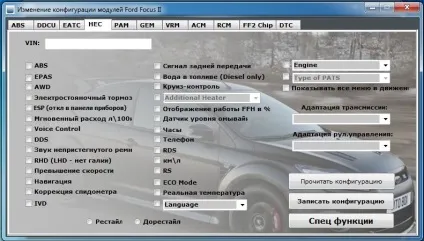

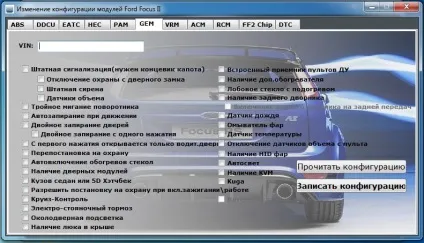

Програмний інтерфейс UCDS має основне вікно для вибору режиму роботи: вибір типу автомобіля або вибір сервісного режиму для поновлення firmware адаптера, поновлення або вибору прошивки різних аудіомодулем і виконання інших сервісних функцій.
