Трубні проводки - сукупність труб і трубних кабелів (пневмокабелю), сполучних і приєднувальних пристроїв, арматури, пристроїв захисту від зовнішніх впливів, кріпильних настановних вузлів і деталей, зібраних в цільну конструкцію, прокладену і закріплену на елементах будівель або технологічному обладнанні.
Трубні проводки служать лініями зв'язку для передачі енергії в пневматичних і гідравлічних системах автоматики і виконання різних допоміжних функцій, пов'язаних з їх обслуговуванням (обігріву, охолодження, дренажу, промивання і т.п.)
За функціональним призначенням трубні проводки поділяються на:
По розташуванню на об'єкті вони діляться на:
Основні трубні проводки - імпульсні, командні, що живлять.
Допоміжні трубні проводки - обігрівальні, охолоджуючі та дренажні.
Імпульсні трубні проводки призначені для передачі впливу контрольованої технологічного середовища на чутливі елементи вимірювальних перетворювачів, приладів безпосередньо або через роздільник середовища.
Командні трубні проводки забезпечують передачу командних сигналів від передавальних пристроїв до прийомних.
Живильні трубні проводки забезпечують подачу стисненого повітря до пневматичних технічних засобів автоматизації.
Трубні проводки виконуються з чорних і кольорових металів або полімерних матеріалів.

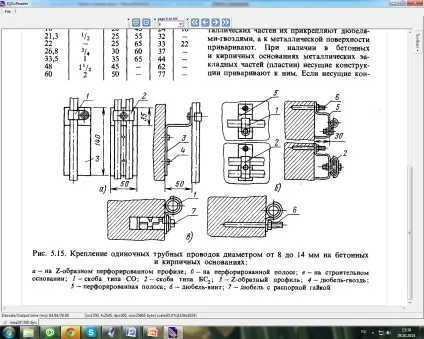

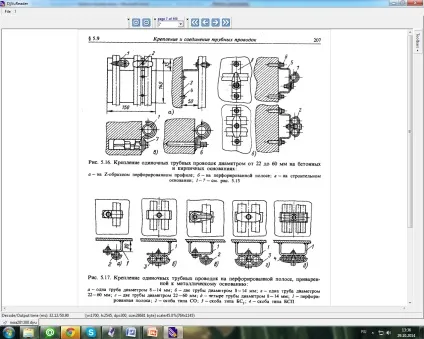

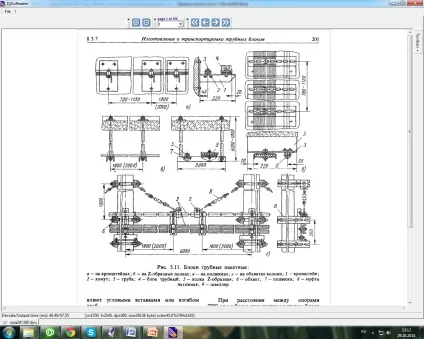

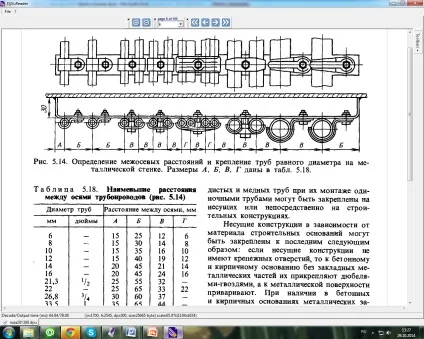

Трубні проводки за способом прокладки діляться на поодинокі і групові.
Група А - Продукти з токсичними властивостями (I, II);
а) сильнодіючі отруйні речовини і димлячі кислоти
б) інші продукти з токсичними властивостями
Група Б - Горючі і активні гази, легкозаймисті та горючі рідини (I - IV);
Група В - Перегрітий водяна пара (I - IV);
Група Г - Гаряча вода і насичена водяна пара (I - IV);
Група Д - Негорючі рідини і пари, інертні гази (I - V)
Вимоги до трубним проводках.
1. Трубні проводки повинні забезпечувати можливість:
а) проведення випробувань приладів під час монтажу, налагодження та експлуатації без зупинки технологічного обладнання;
б) продувки і промивання приладів без зупинки устаткування;
в) заповнення приладів та імпульсних трубних проводок розділовими рідинами;
г) видалення газів з приладів та імпульсних трубних проводок, заповнених рідиною;
д) видалення конденсатів рідин з приладів та імпульсних трубних проводок, заповнених газами;
2. Трубні проводки повинні мати ухили для стоку конденсату або відводу газів:
а) до манометрам 1:50, до дифманометра 1:10;
б) у верхніх точках імпульсних трубних проводок встановлюються газозбірники (для рідинних імпульсних трубних проводок);
в) в нижніх точках імпульсних трубних проводок встановлюються конденсатозбірники (для газових імпульсних трубних проводок).

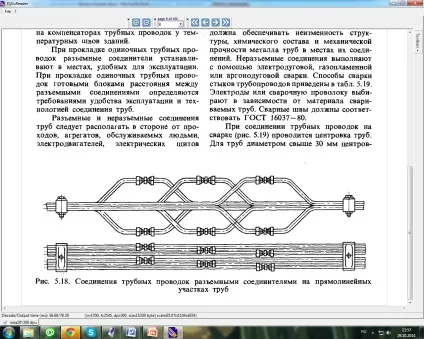

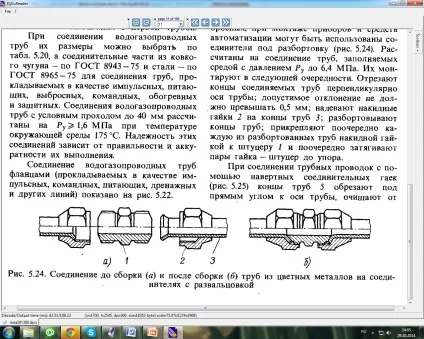

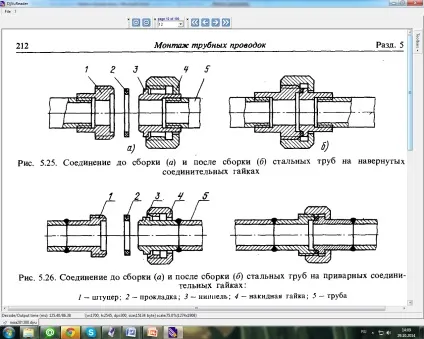

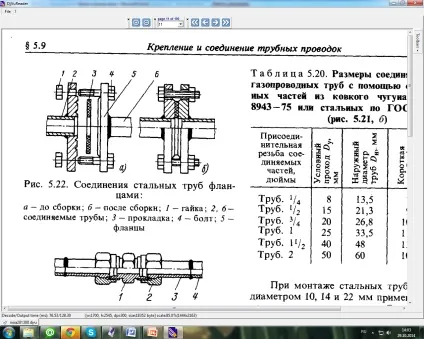

3. Трубні проводки повинні володіти механічною міцністю і щільністю з'єднань і приєднань з триразовим (або великим) запасом міцності при впливі на них вібрацій технологічного обладнання і опорних конструкцій, за якими вони прокладаються, а також при пульсації середовища.
4. Трубні проводки повинні мати типові прохідні перетини, що забезпечують передачу інформації на задані відстані при мінімальному часу запізнювання.
5. При наявності пульсацій середовища, що заповнює імпульсні проводки, повинні встановлюватися згладжують пристрої (демпфери).
6. Трубні проводки заземляются з обох сторін.
Тема 2.4. Типові схеми імпульсних трубних проводок.
2.4.1. Схеми імпульсних трубних проводок для вимірювання тиску рідин і пара.
2.4.2. Схеми імпульсних трубних проводок для вимірювання тиску газу.
2.4.3 Схеми імпульсних трубних проводок для вимірювання тиску агресивних рідин і газів.
Типові схеми імпульсних трубних проводок. У схемах імпульсних трубних проводок необхідно враховувати деякі фізичні процеси, що відбуваються в рідинах і газах, які можуть істотно впливати на результат вимірювання. Всі рідини, наприклад, мають здатність розчиняти в собі гази, причому кількість розчиняється в даному об'ємі рідини газу тим більше, чим вище тиск рідини. При падінні тиску рідини виділяються розчинені в ній гази і при неправильній прокладання труб ці гази утворюють в верхніх точках ліній «повітряні мішки». Оскільки гази мають щільність, у багато разів меншу щільності рідини, відбудеться зміна гідростатичного тиску, що в свою чергу стане причиною неправильних показань приладів.
Гази містять водяну пару, які при зміні температури будуть конденсуватися. Якщо при цьому трубна проводка неправильно прокладена, то в нижніх точках схеми конденсат утворює «водяні пробки», які спотворюють показання приладів. Температура середовища в імпульсних трубних проводках повинна бути дорівнює приблизно температурі приміщень, де вони розташовані. Однак вона буває нижче температури вимірюваного середовища, тому щільність вимірюваної середовища в трубної проводці більше щільності в місці відбору тиску. Таким чином, якщо прилад встановлений вище відбору тиску, то при неправильній прокладання труб в них буде відбуватися конвекційні рух вимірюваної середовища. Цей рух може викликати підігрів чутливого елемента приладу до температури вище допустимої і спотворити вимірюється тиск за рахунок зміни пружних властивостей чутливого елемента від зміни температури. У зв'язку з цим довжина трубної проводки повинна бути такою, щоб температура вимірюваного середовища, що надходить в прилад, не відрізнялася від температури навколишнього середовища. Але при цьому вона не повинна перевищувати найбільшої допустимої довжини, зазначеної в інструкціях з монтажу й експлуатації приладів.
З урахуванням розглянутих фізичних процесів загальні правила побудови схем імпульсних трубних проводок, заповнених рідиною або газом, можна сформулювати наступним чином:
для рідини: якщо прилад розташований нижче відбору тиску, то імпульсну трубну проводку доцільно направити відразу вниз; якщо прилад розташований вище місця відбору тиску, імпульсну трубну проводку від відбору слід направити спочатку з ухилом вниз до горизонталі, що забезпечує вихід газу через місце відбору тиску; якщо в імпульсної трубної проводці є верхня точка, яка не є місцем відбору тиску, то в ній необхідно передбачити спеціальний газосборнік і пристрій для випуску газів;
для газу: якщо прилад розташований вище місця збору тиску, то імпульсну трубну проводку доцільно направити вгору; якщо прилад розташований нижче місця відбору тиску, то імпульсну трубну проводку від відбору слід направити спочатку з ухилом вгору до горизонталі, що забезпечує стік конденсату через місця відбору тиску;
якщо в імпульсної трубної проводці є нижня точка, яка не є місцем відбору тиску, то в ній необхідно передбачити спеціальний влагосборнік і пристрій для зливу конденсату.

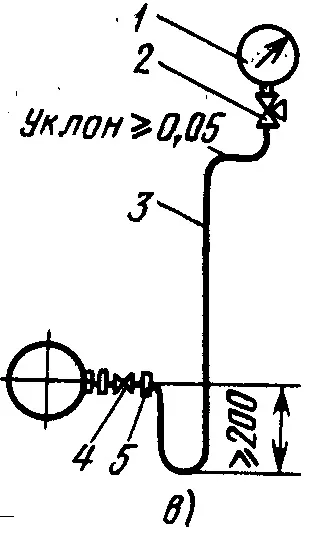

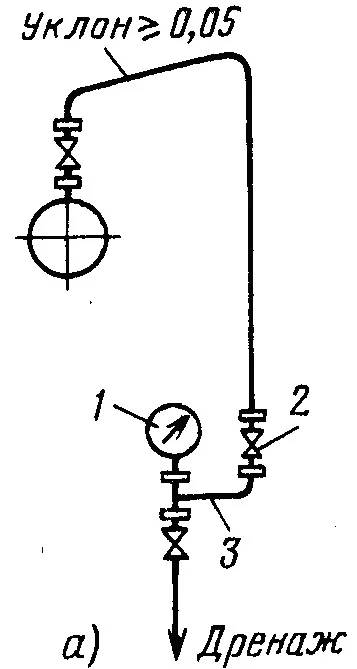

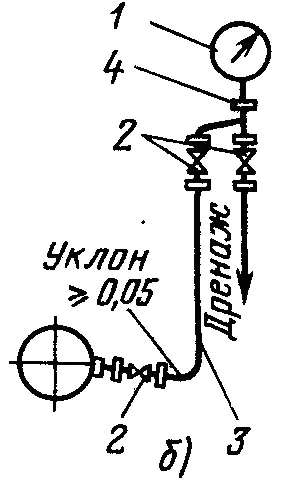

Мал. 2.3. Установка манометра для вимірювання тиску неагресивним рідини і пара до = 1,6 МПа, температурою t до 100 0 С: а - манометр нижче місця відбору тиску рідини і пара; б - манометр вище місця відбору тиску при вимірюванні тиску рідини; в - манометр вище місця відбору тиску при вимірюванні тиску пара; 1 - манометр; 2 - триходовий кран; 3 - імпульсна трубка; 4 - вентиль запірний; 5 - перехідні трубні з'єднання

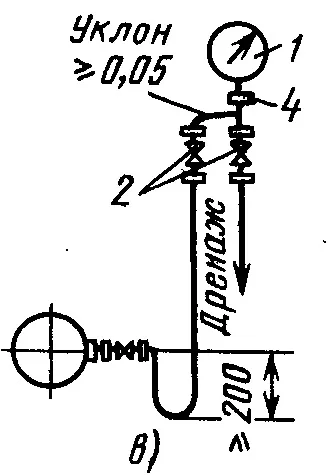

Мал. 2.4. Установка манометра для вимірювання тиску неагресивним рідини і пара при температурі t вище 100 0 С і = 1,6 МПа: а - манометр нижче місця відбору тиску при вимірюванні тиску рідини; б - манометр вище місця відбору тиску при вимірюванні тиску рідини; в - манометр вище місця відбору тиску при вимірюванні тиску пара; 1 - манометр; 2 - триходовий кран; 3 - імпульсна трубка; 4 - вентиль запірний; 5 - перехідні трубні з'єднання

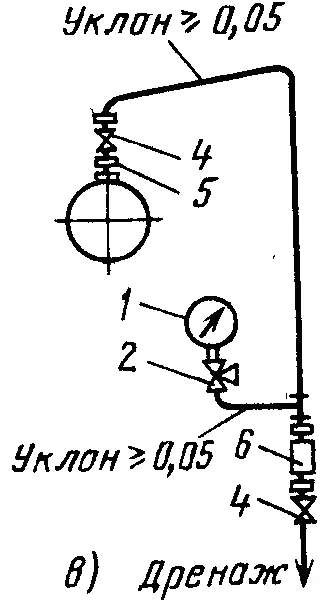

Мал. 2.5. Установка манометра для вимірювання тиску неагресивного сухого (а і б) і вологого (в) газів до = 1,6 МПа, температурою t до 100 0 С: 1 - манометр; 2 - триходовий кран; 3 - імпульсна трубка; 4 - вентиль запірний; 5 - перехідні трубні з'єднання; 6 - збірник конденсату

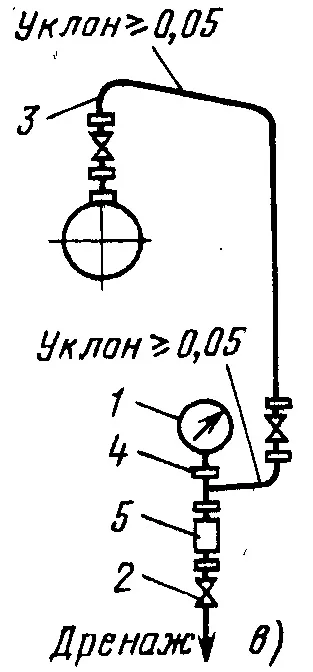

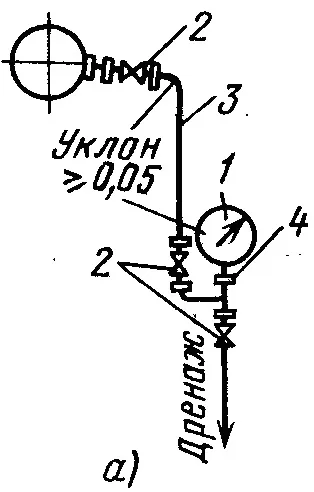

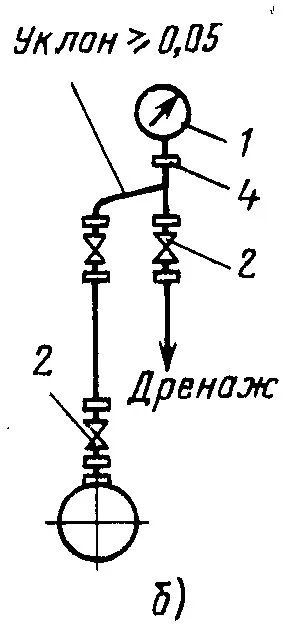

Мал. 2.6. Установка манометра для вимірювання тиску неагресивного сухого (а і б) і вологого (в) газів при температурі t вище 100 0 С і Ру = 1,6 МПа: 1 - манометр; 2 - вентиль запірний; 3 - імпульсна трубка; 4 - перехідні трубні з'єднання; 5 - збірник конденсату

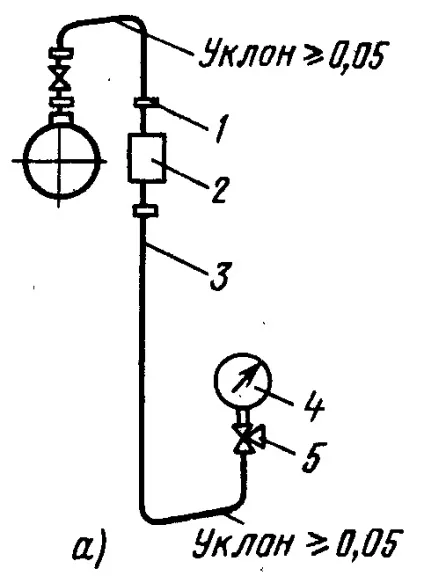

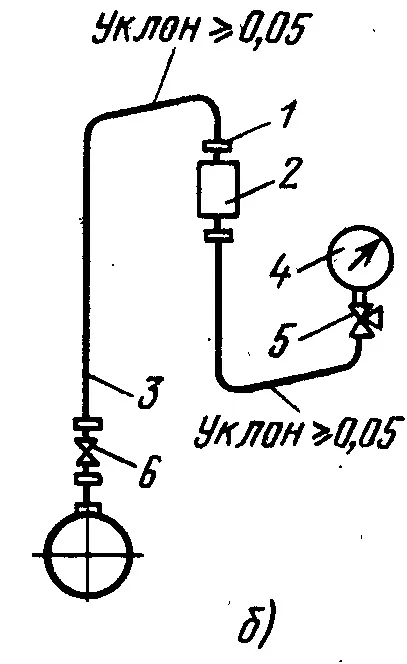

Мал. 2.7. Установка манометра для вимірювання тиску агресивного газу при щільності розділової рідини, більшої щільності вимірюваного середовища, і при розташуванні манометра нижче (а) і вище (б) місця відбору тиску:
1 - перехідний трубне з'єднання; 2 - розділовий судину; 3 - імпульсна трубка; 4 - манометр; 5 - триходовий кран; 6 - вентиль запірний

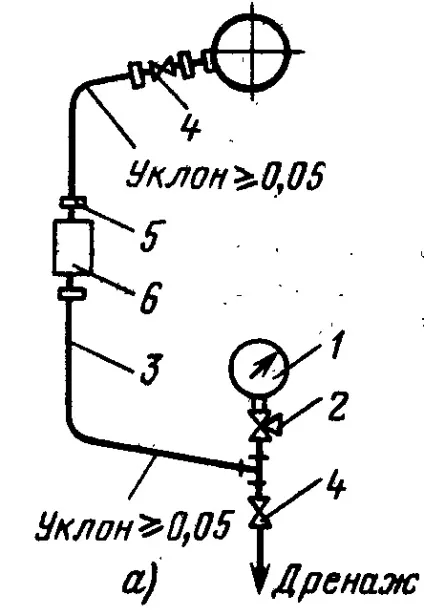

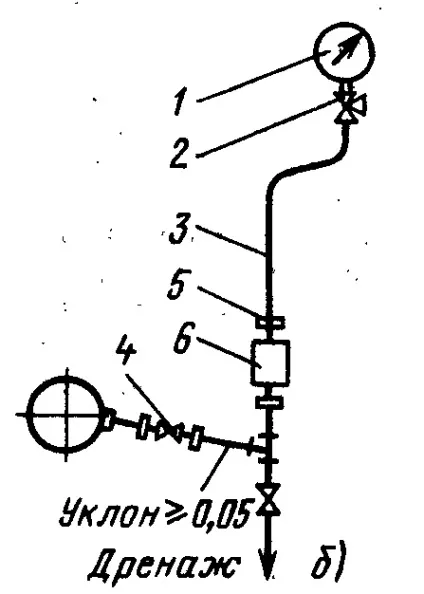

Мал. 2.8. Установка манометра для вимірювання тиску агресивного або в'язкої рідини при щільності розділової рідини, більшою (а) і меншою (б) щільності вимірюваного середовища, і при розташуванні манометра нижче і вище місця відбору тиску: 1 - манометр; 2 - триходовий кран; 3 - імпульсна трубка; 4 - вентиль запірний; 5 - перехідний трубне з'єднання; 6 - розділовий судину
Тема 2.5. Типові монтажні креслення і конструктивні рішення.
2.5.1. Призначення і класифікація типових креслень.
2.5.2 Креслення для встановлення приладів вимірювання та регулювання температури.
2.5.3 Креслення для встановлення приладів вимірювання тиску, розрідження, кількості і витрати речовини
2.5.4. Креслення для установки виконавчих механізмів.
Тема 2.6. Схема зовнішніх електричних і трубних проводок. Плани розташування.
2.6.1. Схема зовнішніх електричних проводок. Правила виконання схем. Нумерація та маркування при виконанні схем. Табличний метод виконання схем зовнішніх трубних проводок. Перелік кабелів, проводок і труб.
2.6.2.Плани розташування засобів автоматизації і проводок. Умовні графічні позначення засобів автоматизації і потоків проводок на планах і в розрізах
