Різьблення по призначенню підрозділяють на кріпильні і ходові.

Кріпильні різьби служать для отримання рознімних з'єднань деталей. Кріпильна різьблення, як правило, має трикутний профіль, однозаходная, з невеликим кутом підйому гвинтової лінії.

Ходові різьблення досить часто виконуються многозаходная і служать для перетворення обертального руху в поступальний і навпаки.

Циліндричні і конічні різьблення загального призначення стандартизовані. Для них в ГОСТ 11708 - 82 дані загальні визначення і визначення основних параметрів, наведені форми профілів, а також вказані номери стандартів на основні розміри.

Стандартами передбачається досить значна кількість резьб з різними параметрами. До них відносяться циліндричні різьблення: метрична (ГОСТ 9150 - 81), дюймова (ОСТ HКТП 1260), трубна циліндрична (ГОСТ 6357 - 81), трапецеїдальних (ГОСТ 9484 - 81) і наполеглива (ГОСТ 10177 - 82); конічні різьблення: метрична конічна (ГОСТ 25229 - 82), дюймова конічна (ГОСТ 6111 - 52), трубна конічна (ГОСТ 6211 - 81).

Деякі відомості про циліндричних різьбах.

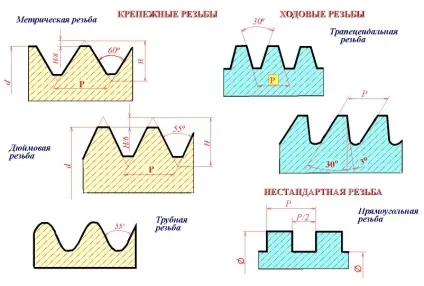

Вихідний профіль різьблення - трикутний, з кутом між бічними сторонами 60 градусів (рис. 1).

Дійсний профіль зовнішньої різьби відрізняється від вихідного тим, що вершини трикутників зрізані на 1/8 H як із зовнішнього боку, так і з боку западин.

Форма западин профілю не регламентується і може виконуватися як плоскосрезанной, так і закругленою. Діаметр і крок метричної різьби виражаються в міліметрах.

Метрична різьба підрозділяється на різьблення з великим кроком і різьблення з дрібними кроками при однаковому зовнішньому діаметрі різьблення. У різьблення з дрібним кроком на одній тій же довжині вздовж осі різьби розподілено більшу кількість витків, ніж у різьблення з великим кроком.

Вихідний профіль різьблення - трикутний, з кутом при вершині 55 градусів. Дійсний профіль відрізняється від вихідного тим, що вершини вихідного профілю зрізані на висоту приблизно 1/6 H як із зовнішнього боку, так і з боку западин (рис. 1).

Зовнішній діаметр різьби вимірюється в дюймах (1 "= 25,4 мм). Штрихи (") позначають дюйм. Крок дюймового різьблення виражається числом ниток на довжині 1 ".

Дюймова різьба застосовується лише при виготовленні деталей з дюймової різьбленням замість зношених і не повинна застосовуватися при проектуванні нових виробів.

Різьба трубна циліндрична

Вихідний профіль різьблення - трикутний, з кутом при вершині 55 градусів. Вершини виступів і западин закруглені. Закруглений профіль забезпечує велику герметичність з'єднання. Трубна різьба має дрібніший крок, ніж дюймова, тобто число ниток на 1 "у трубного різьблення більше, ніж у дюймової при рівних діаметрах. Трубна різьба застосовується для з'єднання труб і інших деталей арматури трубопроводів (рис. 1).

Стандарти передбачають трапецеидальную і наполегливу різьблення.

Трапецеїдальних різьблення має профіль у вигляді равнобочной трапеції з кутом 30 градусів між бічними сторонами (рис. 1).

Запекла різьба має асиметричний профіль (рис. 1). Вона застосовується при великих односторонніх навантаженнях.

Наведене поділ різьблення на кріпильну і ходову не є строгим. На практиці (особливо в приладобудуванні) часто використовують метричну різьбу з дрібним кроком в якості ходової.

До спеціальних різьбленням відносять:

1) різьблення, що мають стандартний профіль, але відрізняються від стандартизованої різьби діаметром або кроком;

2) різьблення з нестандартним профілем, наприклад, прямокутним, квадратним (рис. 1).
