Пристрій захисних заземлень в підземних виробках
Для захисту людини від ураження електричним струмом, відповідно до вимог ПБ, необхідно заземлити корпусу електродвигунів, електричних апаратів, трансформаторів, каркаси розподільних пристроїв, кабельні муфти, т. Е. Все металеві частини, які нормально не перебувають під напругою, але можуть опинитися під ним при пошкодженні ізоляції струмоведучих частин.
Для запобігання накопиченню статичної електрики заземленню підлягають металеві частини рудничних пристроїв (металеві трубопроводи, троси, для підвіски гнучких трубопроводів і т. Д.).
Чи не заземлюються: металеве кріплення, нетоковедущие рейки і броня відсмоктуючих кабелів контактної мережі.
ПБ наказують, щоб загальне перехідний опір заземлювальної мережі в підземних виробках, виміряний у будь-яких заземлювачів, було не більше 2 Ом.
Щоб досягти такого значення опору, необхідно застосовувати заземлювачі з більшою площею дотику, занурювати їх у вологий грунт, для з'єднання заземлювачів з корпусами використовувати провідники з малим опором, забезпечувати паралельну роботу всіх заземлювачів.
Шахтна заземлювальна мережа складається з головних (центральних), місцевих заземлювачів, заземлюючих провідників і проводів, що забезпечують об'єднання всіх заземлювачів в єдину мережу.
Конструкція заземлювачів, розміщення їх, перетину заземлюючих провідників, способи з'єднання корпусів електрообладнання з заземлювачами нормуються ПБ.
Головні заземлювачі (в кількості не менше двох) встановлюють в зумпфі і водозбірнику шахти (горизонту); виготовляють із сталевого листа товщиною не менше 5 мм, довжиною не менше 2,5 м і площею не менше 0,75 м2. Їх з'єднують між собою шиною зі сталі перерізом не менше 100 мм2 або з міді перерізом не менше 50 мм2. До шині через надійний електричний контакт (зазвичай лудженими болтове з'єднання або зварювання) під'єднують корпусу найближчого електрообладнання з дотриманням правил улаштування заземлюючих відводів до місцевого заземлення (рис. 2.2).

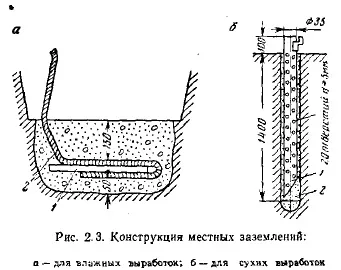

Місцеві заземлювачі для вологих виробок (при наявності водовідливних канавок) виготовляють із сталевого листа 1 (рис. 2.3, а) площею не менше 0,6 м2, довжиною не менше 2,5 м, товщиною не менше 3 мм. Розміщують його в поглибленої водовідливної канавки і засипають дрібної породою або піском. До заземлителю приварюють (або прикріплюють болтами з лудженим контактом) заземлюючий провідник 2 зі сталі перерізом не менше 50 мм2 або міді перерізом не менше 25 ммг. який і з'єднує заземлювач з корпусами заземлюється обладнання.
Місцевий заземлитель для сухих виробок (рис. 2.3, б) виготовляють з труби діаметром 35 мм, довжиною 1500 мм. Для кращого контакту але периметру труби просвердлюють не менше 20 отворів діаметром не менше 5 мм. Трубу закладають я шпур і засипають піском 2, періодично зволожуючи. До труби через зовнішній електричний контакт (лудіння болтове з'єднання або зварювання) під'єднують заземлювальний провідник з міді перерізом не менше 25 мм2 або зі сталі перерізом пе менше 50 мм 2.
Місцеві заземлювачі влаштовують: у всіх електро- машинних камерах; у всіх розподільних пристроїв і трансформаторних підстанцій; у кожного індивідуально встановленого вимикача або розподільчого пристрою; у кожної кабельної муфти (для мережі стаціонарного освітлення місцеві заземлення дозволяється влаштовувати не для кожної муфти або світильника, а через кожні 100 м кабельної мережі); у окремо встановлених машин.
При установці одного заземлювача на групу заземлюючих об'єктів заземлювальний провідник виконують у вигляді шини, до якої за допомогою окремих відгалужень (зі сталі перерізом не менше 50 мм2 або з міді 16 перерізом не менше 25 мм2) приєднують заземлюються об'єкти.
Послідовне приєднання заземлюючих об'єктів до збірних заземлюючих провідників або заземлювачів забороняється.
Заземлення пересувних машин, які отримують електроенергію через гнучкі кабелі, здійснюють за допомогою заземлювальної жили кабелю. Один кінець, заземляющей жили під'єднують до корпусу пересувний машини, інший - до корпусу пускача.
ПБ встановлюють, що величина опору заземлюючого жили повинна бути не більше 1 Ом.

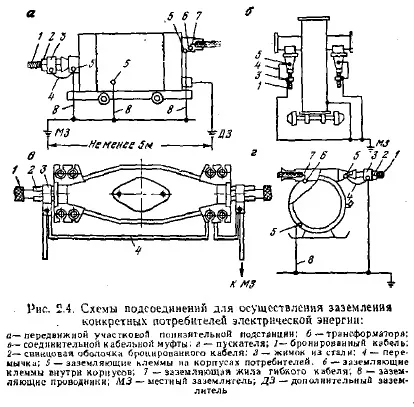

Схеми заземлення конкретних споживачів електроенергії дані на рис. 2.4.

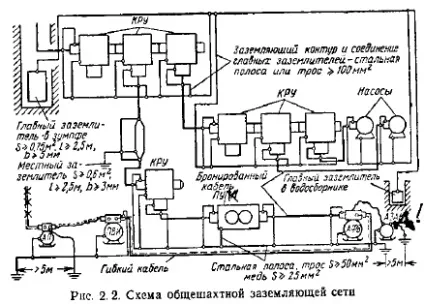

На рис. 2.2 представлена схема шахтної заземляющей мережі, на якій для спрощення і більшої наочності показані лише найголовніші елементи.
Заземлення окремих апаратів в розподільному пункті здійснюється двояко: приєднанням їх корпусів до місцевого заземлювача і з'єднанням їх корпусів один з одним за допомогою заземлюючих жил гнучких кабелів, що з'єднують між собою окремі апарати. Через сталеву броню, свинцеві оболонки броньованих кабелів і заземлення жили гнучких кабелів здійснюється електрична зв'язок заземлення РП штреку із заземленням дільничної підстанції, з оболонкою кабелю 6 кВ, з головним заземленням в зумпфі і водозбірнику.
