1 Урок-презентація 9 клас

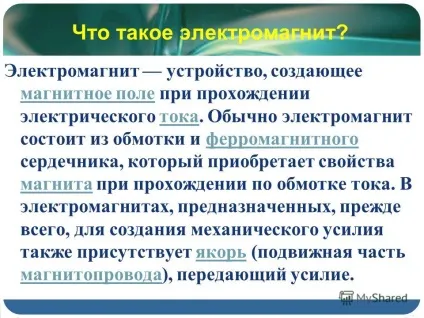

2 Що таке електромагніт? Електромагніт пристрій, що створює магнітне поле при проходженні електричного струму. Зазвичай електромагніт складається з обмотки і феромагнітного сердечника, який набуває властивостей магніту при проходженні по обмотці струму. У електромагнітах, призначених, перш за все, для створення механічного зусилля також присутній якір (рухома частина магнітопроводу), що передає зусилля. магнітне полетокаферромагнітного магнітаякорь муздрамтеатру

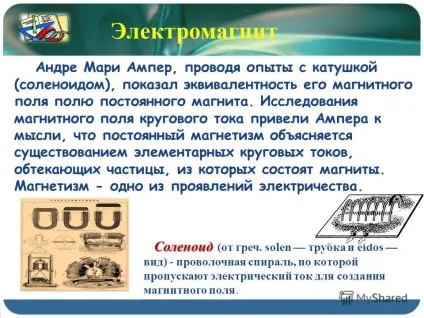

3 Соленоид Соленоид (від грец. Solen трубка і eidos вид) - дротова спіраль, по якій пропускають електричний струм для створення магнітного поля. Андре Марі Ампер, проводячи досліди з котушкою (соленоидом), показав еквівалентність його магнітного поля полю постійного магніту. Дослідження магнітного поля кругового струму привели Ампера до думки, що постійний магнетизм пояснюється існуванням елементарних кругових струмів, що обтікають частки, з яких складаються магніти. Магнетизм - один із проявів електрики. електромагніт

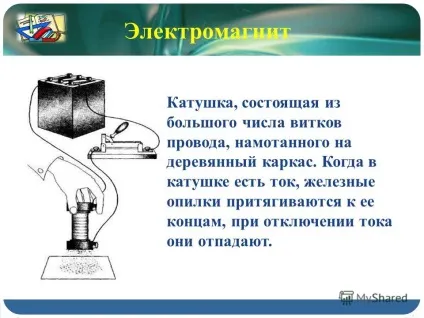

4 Котушка, що складається з великого числа витків дроту, намотаного на дерев'яний каркас. Коли в котушці є струм, залізні ошурки притягуються до її кінців, при відключенні струму вони відпадають. електромагніт

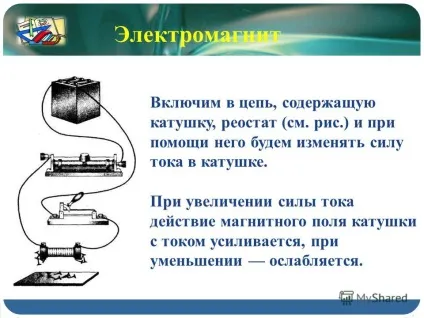

5 Включимо в ланцюг, що містить котушку, реостат (див. Рис.) І за допомогою нього будемо змінювати силу струму в котушці. При збільшенні сили струму дію магнітного поля котушки зі струмом посилюється, при зменшенні послаблюється. електромагніт
6 Магнітна дія котушки зі струмом можна значно підсилити, не змінюючи число її витків і силу струму в ній. Для цього треба ввести всередину котушки залізний стрижень (сердечник). Залізо, введене всередину котушки, підсилює магнітне дію котушки (див. Рис.). електромагнітом Котушка із залізним сердечником всередині називається електромагнітом. Електромагніт одна з основних деталей багатьох технічних приладів. електромагніт
7 Лінії по переробці виготовляють з магнітно-м'яких матеріалів - зазвичай з електротехнічної або якісної конструкційної сталі, литої сталі і чавуну, залізонікелевих і железокобальтових сплавів. Електромагніт електромагніт пристрій, магнітне поле якого створюється тільки при протіканні електричного струму. Електромагніт Обмотки електромагнітів виготовляють з ізольованого алюмінієвого або мідного дроту, хоча є і надпровідні електромагніти.
8 Електромагніт утримував у висячому положенні 3600 г і значно перевершував за силою природні магніти такої ж маси. Джоуль, експериментуючи з найпершим магнітом Стерджен, зумів довести його підйомну силу до 20 кг. Це було в тому ж 1825 г. Це цікаво Перший в світі електромагніт, продемонстрований Стердженом 23 травня 1825 року це зігнутий в підкову лакований залізний стрижень довжиною 30 і діаметром 1,3 см, покритий зверху одним шаром ізольованого мідного дроту.
9 Дугоподібний електромагніт, що утримує якір (залізну пластинку) з підвішеним вантажем. Електромагніти Електромагніт розбірний демонстраційний ЕМРД
10 Прямокутні електромагніти Прямокутні електромагніти призначені для захоплення і утримання при транспортуванні аркушів, рейок і інших довгомірних вантажів.
11 Електромагнітні траверси використовуються для переміщення довгомірних вантажів. електромагнітні траверси
12 З чого виготовляють електромагніти? Обмотку електромагнітів виготовляють з ізольованого алюмінієвого або мідного дроту, хоча є і надпровідні електромагніти. Лінії по переробці виготовляють з магнітно-м'яких матеріалів зазвичай з електротехнічної або якісної конструкційної сталі, литої сталі і чавуну, залізонікелевих і железокобальтових сплавів. Для зниження втрат на вихрові струми (струми Фуко) магнітопроводи виконують з набору лістов.алюмініевогомедногосталічугунавіхревие токітокі Фуко
13 Застосування електромагнітів Електромагніти однофазні змінного струму призначені для дистанційного управління виконавчими механізмами різного промислового і побутового призначення. Електромагніти широко застосовують в техніці завдяки їх чудовим властивостям. Вони швидко розмагнічуються при виключенні струму, їх можна виготовляти (в залежності від призначення) самих різних розмірів, під час роботи електромагніта можна регулювати його магнітне дію, змінюючи силу струму в котушці.
14 Застосування електромагнітів Електромагніти, що володіють великою підйомною силою, використовують на заводах для перенесення виробів зі сталі або чавуну, а також сталевих і чавунних стружок, злитків.
16 Гальмівні електромагніти У складі різних механізмів електромагніти використовуються в якості приводу для здійснення необхідного поступального переміщення (повороту) робочих органів машин або для створення утримує сили. Це електромагніти вантажопідйомних машин, електромагніти муфт зчеплення і гальм, електромагніти, що застосовуються в різних пускателях, контакторах, вимикачі, приладах і т. П. Застосування електромагнітів
17 Генеральний директор компанії Walker Magnetics, пан Брайан Твейтс з гордістю представляє найбільший в світі підвісний електромагніт. Це цікаво Його вага (88 т) приблизно на 22 т перевищує вагу чинного переможця Книги Рекордів Гіннеса з США. Його вантажопідйомність становить приблизно 270 тонн.
18 Магнітна азбука на холодильнику Магніти на холодильник стали досить популярні, вони стали об'єктом колекціонування. Так на поточний момент рекорд по числу зібраних магнітів належить Луїзі Грінфарб (США). На даний момент в Книзі рекордів Гіннеса за нею зареєстрований рекорд в магнітів. Це цікаво
