Телевізійна розетка (ТВ розетка) - це пристрій, призначений для підключення телевізора до телевізійної, супутникового або радіомережі. Дозволяє створювати естетичні та зручні в експлуатації з'єднання (кабель зазвичай ховається в стінах або під покриттям плінтусом). Є можливість паралельного підключення двох і більше пристроїв, а також можливість нарощування кількості ділянок мережі. ТВ розетки розрізняються за способом підключення, по виробнику, зовнішнім виглядом і робочій частоті.

Пристрій, типи телевізійних розеток - як вибрати тв розетку
Пристрій, типи телевізійних розеток - як вибрати тв розетку

Фотографії клікабельні! Натисніть на фото товару, і перед вами відкриється сторінка з товаром!

Думаєте, що вже розібралися що це за пристрій? Налаштувалися купити ТВ розетку. Не поспішайте! Давайте спочатку у всьому розберемося, щоб уникнути непорозумінь. Нижче показано і розказано які бувають типи ТВ розеток, їх пристрій, а також особливості, які слід врахувати, перш ніж вибрати телевізійну розетку.

Типи телевізійних розеток

Телевізійні розетки, в залежності від особливостей монтажу, бувають індивідуальними, прохідними і кінцевими.

  • Індивідуальні телевізійні розетки (поодинокі) - це TV розетки, що встановлюються в однині на одне джерело сигналу і для одного приймача (телевізора). У деяких випадках підключаються за допомогою спліттера - для запобігання викривлення через низький хвильового опору.
  • Пристрій, типи телевізійних розеток - як вибрати тв розетку
    Прохідні телевізійні розетки - це TV розетки, які мають 2 вихідних гнізда замість одного - для паралельного підключення декількох пристроїв (одне гніздо необхідно для підключення приймача, а друге - для з'єднання антени з наступною розеткою). Прибуткові ТВ розетки необхідні для врізки приймача в що йде кабель. Кожна наступна розетка, включена в загальну лінію, вносить загасання в сигнал, тому він слабшає. Такі розетки завжди використовуються з крайовою. Для запобігання втрати повноти сигналу рекомендується використовувати коаксіальний кабель, який терпить мінімальні втрати на прохідних точках.
  • Прикінцеві - це TV розетки, що встановлюються в кінці лінії. Будь-яка мережа з прохідних розеток завжди закінчується кінцевим пристроєм. Далі кінцевої розетки кабель не йде. У якості єдиної розетки в будинку крайова не підійде. Хвильовий опору таких розеток досягає 750 Ом, тому поява спотворень на екранах пристроїв, підключених до одиночної розетки, майже не зустрічається.

Підсумовуючи все вищесказане. прохідні та кінцеві розетки використовуються тоді і тільки тоді, коли в мережі використовується кілька телевізорів. приймають телевізійний сигнал. Вам потрібна телевізійна розетка для підключення телевізора (одного)? Купуйте одиночну розетку! Потрібні розетки для, наприклад, чотирьох телевізорів? Купуйте 3 прибуткові розетки і 1 оконечную. З типами телевізійних розеток розібралися, йдемо далі.

Подивитися каталог індивідуальних, прохідних, кінцевих ТВ розеток можна на нашому сайті.

Пристрій телевізійної розетки

Будь-яка телевізійна розетка складається з декількох основних деталей:

  • корпусу (який також носить назву друкованої плати), необхідного для з'єднання з антенним кабелем;
  • лицьовій панелі, яка виконує захисну і естетичну функції (може бути підібрана відповідно до загального стилю приміщення і особистими дизайнерськими перевагами);
  • суматора, необхідного для підключення радіо-або супутникової антени додатково до основної;
  • супорта - яка є основою для кріплення всіх деталей розетки в єдину конструкцію, а також забезпечує надійну фіксацію розетки в монтажній коробці.

Особливості вибору телевізійних розеток

Припустимо, Ви довіряєте відомого бренду Legrand Valena (у виборі ми Вас повністю підтримуємо). Які параметри необхідно знати покупцеві при виборі телевізійних розеток Legrand Valena. У продажу можна зустріти розетки з тактовою частотою в діапазоні від 5 до 2400 МГц. Слід знати, що кожному типу сигналу (супутникове, кабельне, радіо) відповідає своя робоча частота:

  • з частотою від 45 до 1000 МГц працює кабельне TV або TV від вуличної антени;
  • з частотою від 92 до 108 МГц йде радіо- і телевізійний сигнал;
  • з частотою від 950 до 2500 МГц - кабельний і супутниковий TV сигнал в комбінації з радіосигналом.

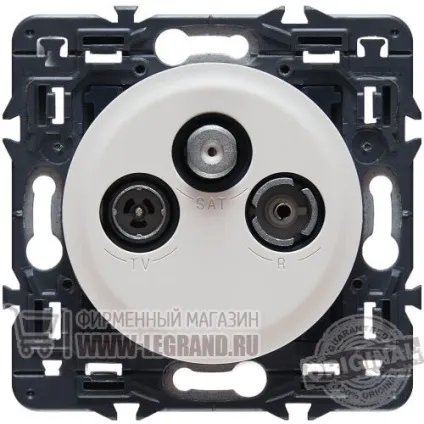

Таким чином, розетки слід вибирати відповідно до типу сигналу: R (радіо), TV (кабельне або антенне телебачення) і SAT (супутникове телебачення). Дуже часто одна розетка об'єднує в собі відразу кілька гнізд: TV + R, TV + SAT, TV + R + SAT. Завдяки цьому можна підсумувати сигнали різних стандартів і частотних діапазонів в єдиний кабель для отримання необхідного сигналу у відповідному гнізді.

Що стосується виробників, то тут покупець може вибрати пристрій від десятків компаній, найбільш відомі серед яких такі, як: Legrand, ABB, Shneider та інші. Подібні механізми зазвичай стандартизовані і сумісні один фурнітурою сторонніх брендів.
