Конструкція стовбура сучасного дробового рушниці. 1 - виїмка під капелюшок гільзи; 2 - патронник; 3 - перехідний конус - скат від патронника в стовбур; 4 - канал ствола; 5 - чокового звуження; 6 - канал чока.
Ствол - щодо тонкостінна сталева трубка, що служить для приміщення снаряда і заряду, для розгону снаряда і напрямки його в ціль. Будь-яке вогнепальну зброю по своїй суті являє собою двигун внутрішнього згоряння з прямолінійним поворотним ходом поршня. У такому поданні ствол є циліндром цього двигуна, снаряд з пижами - поршнем, порох - горючою сумішшю, а порохові гази - робочою речовиною.
Стовбур має казенний і дуловий зрізи, патронник, снарядний (кульний) вхід, канал ствола, дульні пристрою. Стовбур може бути гладким і нарізним. Стовбури двоствольних дробових рушниць можуть бути спарені або в горизонтальній площині, або у вертикальній.
Казенний зріз - це кільцева площину, перпендикулярна осі каналу ствола і прилегла до дзеркала затвора, або до чола колодки рушниці. Зазор між казенним зрізом і колодкою допускається не більше 1 мм, інакше можливий прорив порохових газів у бік стрілка.
Дуловий зріз - кільцева площину, перпендикулярна осі каналу ствола і звернена до мети. При відсутності перпендикулярності вилітає снаряд відхиляється від заданого напрямку. Це особливо позначається при стрільбі кулею. При знятті чоков треба уважно стежити за тим, щоб дуловий зріз залишився перпендикулярним до осі каналу ствола.
Патронник рушниці дробу (схема)
Патронник. У казенній частині каналу ствола є уширению по діаметру ділянку - патронник, службовець для розміщення набою. Довжина патронника гладкоствольних рушниць залежно від призначення конструкції і калібру рушниці коливається від 50 до 76 мм. Найчастіше у звичайних рушниць вона буває 70 мм, рідше 65 мм. Крім того, випускають рушниці з патронниками 76.2 мм (три дюйма) під посилений патрон «Магнум». Патронники довжиною 51 мм мають рушниці 410-го калібрд. У США виготовляють рушниці 10-го калібру з патронниками довжиною 89 мм.

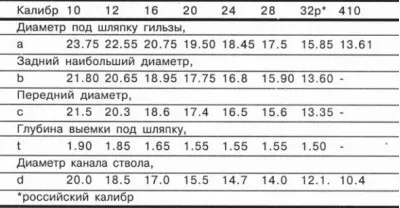

Розміри патронників гладкоствольних рушниць, мм
Розріз казенної частини карабіна
У нарізна зброя форма і довжина патронника відповідає таким у гільзи.
У рушницях з відкидними стволами патронник має проточку під фланець гільзи. В магазинному і самозарядному зброю фланець гільзи здебільшого розташовується в затворі, що має відповідну виїмку.
Подушками стовбурів називаються площині під патронниками при розташуванні стволів поруч і бічні площини патронників при розташуванні стволів один над іншим. На подушках стволів на дотичних з подушками колодки, зазвичай ставляться клейма, що вказують номер рушниці, розміри каналів стовбурів, результати випробування рушниці (порох, його заряд і снаряд дробу в грамах). У деяких рушниць штучного виробництва ставиться і клеймо майстра-ствольщика.
На подушках стовбурів у рушниць зарубіжного виробництва ставиться дата випуску рушниці (дата випробування), яка вказує рік і місяць (у німецьких) і / або - вага стовбурів (у бельгійських).
Снарядний вхід - це конічний перехід від патронника в каналі ствола, що дозволяє використовувати гільзи без точної відповідності їх довжині патронника і формує дробовий снаряд при переході з гільзи в канал ствола. У добре зроблених рушниць він буває від 15 до 20 мм, а взагалі його довжина коливається від 10 до 30 мм. Правда, С. Бутурлін наводить інші цифри: перехідний конус повинен бути від 2 мм при малій різниці в поперечниках камери і ствола і до 6 мм (але ніяк не більше 10 мм) при великій різниці, наприклад, при сверловке під Папкова гільзу.
При занадто довгому снарядному вході стовпчик дробу перебудовується двічі, що викликає зміна форми дробин, їх стирання (особливо при м'якої дробу), а це в свою чергу призводить до падіння купчастості і різкості бою.
Великий вплив на якість бою надає форма перехідника з патронника в канал ствола. Снарядний вхід може мати конусну або параболічну форму. Параболічна форма знижує купчастість бою і рівномірність осипи.
У нарізна зброя кульний вхід розраховують так, щоб при розміщенні патрона в патроннику передня частина кулі не «закушує» нарезами. При виході кулі з гільзи в момент пострілу провідна частина кулі повинна увійти в нарізи перш, ніж її задній зріз покине дульце гільзи.
Канал стовбура. Внутрішня частина стовбура, яка називається каналом, ділиться на три частини: казенну (задню), власне стовбур (від казенної до дульной частини) і дульну (передню).
У каналі ствола згорає пороховий заряд, який надає необхідну швидкість снаряду, а за допомогою ствола снаряд направляють до мети. Канал стовбура може бути нарізною (у зброї, призначеному для стрільби кулями на далекі дистанції) і гладким (у зброї, призначеному для стрільби на відстань до 50 м дробом, картеччю або кулями). У невеликій кількості вироблялося зброю зі стволами, мають овальну сверловку Ланкастера.
Сверловка каналу ствола. Під поняттям «сверловка стволів» зазвичай прийнято мати на увазі профіль каналу ствола від перехідного конуса (кінця його, вважаючи від казенного зрізу) до дульного зрізу.
Канал ствола гладкоствольної зброї повинен бути абсолютно прямим мати круглу форму в будь-якому місці перетину. Поверхня каналу ствола повинна бути дуже гладкою, щоб надавати якомога менше опору просуванню снаряда. Це скорочує втрати енергії на подолання тертя снаряда об стінки каналу ствола і дозволяє передати снаряду якомога більше енергії. Канал ствола повинен проходити строго по його середині, т. Е. Стовбури не повинні мати разностенность. Перехід від патронника в стовбур (перехідною конус-скат) повинен мати округлі м'які обриси, без різких сходинок.
Розрізняють сверловку стовбурів під паперову та металеву гільзи. Ця різниця полягає в тому, що в рушницях, стовбур яких зроблений під паперову гільзу, діаметр каналу ствола менше, ніж в рушницях під металеву гільзу. Різниця ця досить значна - більше 1 мм
Відповідність діаметрів каналу ствола дробових рушниць внутрішніх діаметрів гільз вітчизняного виробництва
Більшість сучасних рушниць роблять під паперову гільзу, якість їх бою при використанні металевої гільзи погіршується тим більше, чим сильніше різниця між внутрішнім діаметром каналу ствола і внутрішнім діаметром металевої гільзи. Крім того, фактична різниця розмірів, наведена в таблиці, може коливатися у великих межах, так як заводи, що виробляють дробові рушниці, в процесі виготовлення допускають відхилення в діаметрі каналу ствола, в два рази перевершує допуск в сторону зменшення.
Поперечний переріз нарізної стовбура
Канал стовбура нарізної зброї має гвинтову нарізку, яка характеризується діаметром каналу ствола по полях і нарезам, глибиною, шириною і кроком нарізів (довжиною, на якій нарізи роблять один повний оборот). При переміщенні кулі в каналі ствола гострі грані нарізів врізаються в її оболонку і надають пулі обертальний рух, що забезпечує їй стійкість в польоті, завдяки чому куля зустрічається з метою своєї вершинкой. Стійкість в польоті дає можливість отримати і малий діаметр розсіювання в порівнянні з кулями, що вилітають з гладкого ствола. Крок нарізів, їх кількість і форма залежать від швидкості, калібру і довжини кулі, а також від матеріалів оболонки. Для свинцевих куль (без оболонки) роблять більш пологі і глибокі нарізи; для оболонкових куль - менш глибокі нарізи з більшою крутизною. Найбільшого поширення набула права нарізка, проте в деяких країнах виготовляються стовбури і з лівої нарізкою.
Канал стовбура нарізної пуледробового зброї. Щоб забезпечити можливість стрільби з одного і того ж стовбура дробом і спеціальної кулею, або у верхній частині стовбура або по всьому стовбуру в
рушницях з міцними і важкими стовбурами робляться пологі гвинтоподібні нарізи. Якщо такі нарізи зроблені в чоке і на деякому протязі перед ним (50-80 мм), то така сверловка відома під назвою «парадокс». При стрілянині дробом кучність бою досягає точності бою рушниці зі слабким або середнім чоком, а при стрільбі кулею на дистанцію до 100 м - сили і точності бою штуцера.
Сверловки «фавнета» і «Експлора» є різновидом сверловки «парадокс».
Є ще кілька типів сверловок пулі-дробових рушниць, з яких як на найбільш характерних, зупинимося на овальної сверловке і сверловке «Сюпрім».
У штуцерів з овальної сверловкой поперечний переріз стовбура являє собою не коло, а невеликий овал (еліпс), що йде гвинтовий спіраллю по всій довжині стовбура від патронника до дульного зрізу. Стріляти з такого штуцера кулею можна досить точно на дистанцію 100 м. При стрільбі середніми номерами дробу (починаючи з № 2 і дрібніше) ці стовбури дають осип, по купчастості рівну осипи хорошого циліндра або получока. Овальна сверловка не схильна до такого сильного освинцювання при стрілянині дробом, як, наприклад, сверловка «парадоксу» в нарізний її частини.
Овальна сверловка є найкращою для пулі-дробової рушниці. Однак її виготовлення надзвичайно складно і вимагає великої ретельності. Такі вітчизняні мисливські рушниці вже грунтовно старі, в даний час можна придбати лише випадково. Однак закордонні фірми такі рушниці виготовляють, і вони з'являються в наших магазинах. Другий тип сверловки нарізної стовбура, що має гвинтові нарізи по всій його довжині і дає розсіює бій дробом, відомий під назвою «Сюпрім». Стовбур з такою сверловкой дозволяє стріляти кулею на дистанцію до 100 м з точністю штуцера. При стрільбі дрібної дробом на дистанцію до 20 м виходить широкий битий коло осипи, що зручно на полюванні по перу в кущах і заростях, а також по перепелам, дупель і т. Д.
Точні досліди показали, що крутизна нарізів хоча і впливає на розкид дробу, але тільки до певних меж. Для штуцерних стовбурів 12-го калібру досить, щоб нарізи робили повний оборот протягом 1.65 м. Більш прямі нарізи лише незначно збільшують купчастість бою дробом. Більш круті надрізу, в яких повний оборот коротше 1.65 м, як правило, дають швидко збільшується розкид дробин. При довжині обороту 1.33 м дріб на відстані 20 м від дульного зрізу лягає в коло діаметром 150 см.
При користуванні рушницями зі сверловка «Сюпрім» і овальної необхідно враховувати наступні закономірності:
1) якщо діаметр дробу дорівнює 1/3 калібру (діаметру каналу ствола), то виходить кільцева осип з невеликим числом дробин в центрі кільця (мішені);
2) при діаметрі дробин 1/4 калібру виходять два кола пробоїн з одним загальним центром, але різного діаметру;
3) при діаметрі дробин 1/5 калібру кільця спливаются, хоча ще помітні, в центрі ж кілець з'являється невелика група дробин;
4) якщо діаметр дробин дорівнює 1/6 частини калібру або менше, то осип виходить рівномірна. Цікаво відзначити, що такі нарізні стволи дають хоча розлогий по осипи постріл, але перевершує по стабільності бою результати бою гладких стовбурів.
