Пристрій стабілізації напруги
Напруга електромережі у споживачів значно відрізняється в зв'язку з втратами в лінії. Зниження напруги може досягати значних величин і викликати збій в роботі приладів і пристроїв. Особливо страждають від нестандартного напруги побутові прилади оснащені електродвигунами: холодильники, пральні машини, пилососи, водяні насоси та електроінструмент.
Підвищена напруга електромережі веде до інтенсивного нагріву обмоток електродвигуна і зносу колектора, пробою ізоляції. Знижена напруга надає не кращий вплив: не запускаються електродвигуни або включаються ривками, що призводить до передчасного зносу пускорегулювальної апаратури.
Вихід з створив положення досить простий - встановити Вольтододаткові трансформатор, сумарна напруга вторинної обмотки і електромережі стане близьким до стандартного напруги харчування. Негативного впливу на електромережу такий пристрій не робить. Наявність пристрою підтримки напруги електромережі дозволяє захистити електроприлади як від підвищеного, так і від зниженого значення.
У цьому пристрої силовий трансформатор невеликої потужності використовується для збільшення напруги при незмінній потужності споживання. У реальному пристрої досить трохи збільшити напругу електромережі вольтодобавки, а потім стабілізувати. Різниця вхідної та вихідної напруги використовується на компенсацію при зниженій напрузі, підвищена напруга мережі знижується транзисторним регулятором.
Ціна приладу в основному складається з ціни силового трансформатора типу ТС180-ТС320 від старих телевізорів і не перевищує 500 рублів. Добре зарекомендували трансформатори типу ТН або ТПП з струмом вторинних обмоток в 6-8 Ампер при загальному напрузі вторинних обмоток 24-36 Вольт. Схема пристрою стабілізації напруги складається: з силового трансформатора T1, потужного діодного моста VD1 силового ланцюга і ключового транзистора VT1.
Ланцюги відстеження напруги помилки складаються з діодного моста VD2 і підсилювача помилки на паралельному стабілізаторі DA1.
Підвищення напруги в мережі призводить до збільшення напруги у вторинній обмотці силового трансформатора 3Т1, напруга на конденсаторі С3 збільшується, що призводить до відкривання паралельного стабілізатора DA1 і шунтування напруги на резисторі R7.Напряженіе на затворі польового транзистора VT1 падає і призводить до його закриття, що обмежує вторинна напруга на клемах ХТ3, ХТ4.
Знижена напруга електромережі призводить до зворотного процесу - зниження напруги на вторинних обмотках трансформатора, закриття паралельного стабілізатора на м / с DA1 і відкриття польового транзистора VT1, що призводить до збільшення напруги на вторинних обмотках.
Налагодження схеми полягає в установці меж стабілізації вихідної напруги. Після включення (бажано на активне навантаження у вигляді настільної лампи) резистором R5 виставляється вихідна напруга 225 вольт, підключивши більш потужне навантаження в 1-1,5 кВт (з дотримання техніки безпеки) - підкоригувати в межах 220 Вольт.
Через 5-10 хвилин роботи пристрій і навантаження відключити від електромережі, перевірити теплові режими всіх радіодеталей, вони не повинні бути гарячими, в іншому випадку збільшити радіатор ключового транзистора.
З огляду на розкиду посилення потужного польового транзистора N-типу, початкове зміщення можна підкоригувати підбором опору резистора R4 -Ток затвора. Транзистор закріпити на радіаторі 50 * 50 * 20мм через слюдяну прокладку.

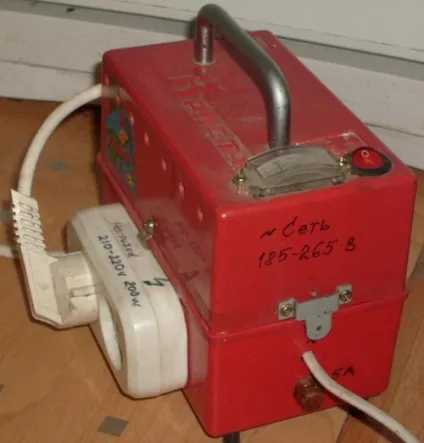

Друкований монтаж схеми і трансформатор встановлені у відповідному корпусі розміри якого залежать від габаритів трансформатора Т1. Індикатор роботи пристрою HL1 і вимикач мережі SA1 з запобіжниками FU1, FU2 - розташовані зверху і збоку корпусу.
При використанні металевого корпусу застосувати мережеву вилку з заземлюючим ножем, висновок якого підключити до корпусу.
Радіодеталі пристрою в основному заводського виконання, трансформатор використовується без переробки: вторинна обмотка 2Т1 складається з двох паралельних обмоток на 36 вольт, третя обмотка 3Т1 напругою 6,3 вольта. Резистори типу МЛТ або С29 .Подстроечние типу СП або СПО.
Силові дроти, позначені на схемі більш товстими лініями виконати багатожильним проводом перерізом не менше 4 мм. інші сполуки 0,5 мм.
