2.2.1. Принцип дії і пристрій ручних гранат

Граната складається з. 1) корпусу;

3) детонатора (запала).

Гранати дистанційної дії комплектуються уніфікованим пристроєм, загальним для всіх типів гранат. Це пристрій називається запалом. Запал служить для збудження вибуху заряду гранати за допомогою займання капсули-детонатори. В сучасних українських гранатах використовується уніфікований запал до ручних гранатаммодернізірованний (УЗРГМ) (рис. 112)

УЗРГМ являє собою порожню металеву гільзу, яка містить:

Запал гранати УЗРГМ складається з ударного механізму і власне запалу.

Пристрій принцип дії т тактико-технічні характеристики ручних

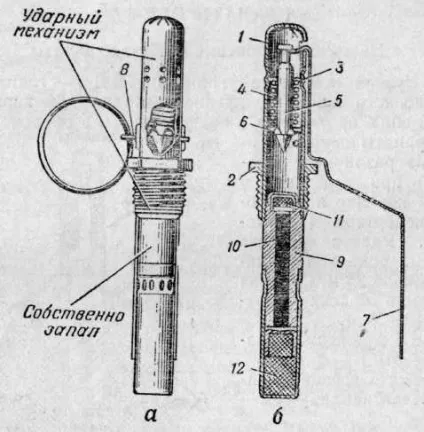

Ріс.112. Запал гранати УЗРГМ:

а - загальний вигляд; б - в розрізі; 1 - трубка ударного механізму; 2 - сполучна втулка; 3 - напрямна шайба; 4 бойова пружина; 5 - ударник; 6 - шайба ударника; 7 - спусковий важіль; 8 - запобіжна чека; 9 - втулка сповільнювача; 10 - сповільнювач; 11 - капсуль-запальник; 12 - капсуль-детонатор

Ударний механізм служить для запалення капсуля-запальника запала. Він складається з трубки ударного механізму, з'єднувальної втулки, напрямної шайби, бойової пружини, ударника, шайби ударника, спускового важеля і запобіжної чеки з кільцем.

Трубка ударного механізму є підставою для складання всіх частин запала.

Сполучна втулка служить для з'єднання запала з корпусом гранати. Вона одягнута на нижню частину трубки ударного механізму.

Напрямна шайба є упором для верхнього кінця бойової пружини і направляє рух ударника. Вона закріплена у верхній частині трубки ударного механізму.

Бойова пружина служить для повідомлення ударнику енергії, необхідної для накола капсуля-запальника. Вона одягнута на ударник і своїм верхнім кінцем упирається в напрямну шайбу, а нижнім - в шайбу ударника.

Ударник служить для накола і займання капсуля-запальника. Він міститься всередині трубки ударного механізму.

Шайба ударника надіта на нижній кінець ударника і є упором для нижнього кінця бойової пружини.

Спусковий важіль служить для утримання ударника у зведеному положенні (бойова пружина стиснута). На трубці ударного механізму спусковий важіль утримується запобіжної чекою.

Запобіжна чека проходить через отвори вушка спускового важеля і стінок трубки ударного механізму. Вона має кільце для її висмикування.

Втулка сповільнювача у верхній частині має різьбу для з'єднання з трубкою ударного механізму і гніздо для капсуля-запальника, всередині - канал, в якому міститься сповільнювач, зовні - проточку для приєднання гільзи капсуля-детонатора.

Капсуль-запальник призначений для запалення сповільнювача.

Сповільнювач передає промінь вогню від капсуля-запальника до капсуля-детонатора. Він складається з запресованого малогазових складу.

Капсуль-детонатор служить для вибуху розривного заряду гранати. Він поміщений в гільзі, закріпленої на нижній частині втулки сповільнювача.

Робота частин і механізмів гранати

Перед метанням гранати. Дістати гранату з сумки, вигвинтити пробку з трубки, на її місце ввернути до відмови запал. Частини ударного механізму запала перебувають у наступному положенні: ударник зведений й утримується в верхньому положенні вилкою спускового важеля, з'єднаного з трубкою ударного механізму запобіжною чекою. Кінці запобіжної чеки розведені і міцно утримують її в запалі.

При метанні гранати. Граната для метання береться в руку так, щоб спусковий важіль пальцями був притиснутий до корпусу гранати. Не відпускаючи важеля, висмикується запобіжна чека і граната кидається в ціль. Після висмикування чеки положення частин запала не міняється, ударник у зведеному положенні утримується спусковим важелем, який звільняється від з'єднання з трубкою ударного механізму, але притискається до неї пальцями руки. У момент кидка гранати спусковий важіль відокремлюється від гранати і звільняє ударник. Ударник під дією бойової пружини завдає удар (накол) по капсулі-воспламенителю і запалює його. Промінь вогню від капсуля-запальника запалює сповільнювач (дистанційну частину запала) і, пройшовши його (приблизно через 3,2 - 4,2 с), передається капсуля-детонатора. Капсуль-детонатор вибухає і підриває розривний заряд гранати. Корпус гранати розривається, і осколки корпусу і запала розлітаються в різні боки.

1) Ручна осколкова граната РГД-5 (ріс.113) - граната дистанційної дії, призначена для ураження живої сили противника у наступі і в обороні. Метання гранати здійснюється з різних положень при діях в пішому порядку і на бронетранспортері (автомобілі).

Осколкова граната РГД-5 дещо легше і зручніше, ніж РГ-42. РГД-5 складається з корпусу з трубкою для запалу, розривного заряду і запалу УЗРГМ (УЗРГМ-2). Обтічний корпус зібраний з верхньої і нижньої частин, кожна з яких включає зовнішню оболонку і вкладиш. Наведена площа розсіювання осколків - 28-32 кв.м. Отвір для запалу при зберіганні закривається пластмасовою пробкою.

Корпус гранати служить для приміщення розривного заряду, трубки для запалу, а також для утворення осколків при вибуху гранати. Він складається з двох частин - верхньої і нижньої.

Верхня частина корпусу складається із зовнішньої оболонки, званої ковпаком, і вкладиша ковпака. До верхньої частини за допомогою манжети приєднується трубка для запалу. Трубка служить для приєднання запалу до гранати і для герметизації розривного заряду в корпусі.

Для запобігання трубки від забруднення в неї угвинчується пластмасова пробка. При підготовці гранати до метання замість пробки в трубку угвинчується запал.

Нижня частина корпусу складається із зовнішньої оболонки, званої піддоном, і вкладиша піддона.

Розривний заряд заповнює корпус і служить для розриву гранати на осколки.

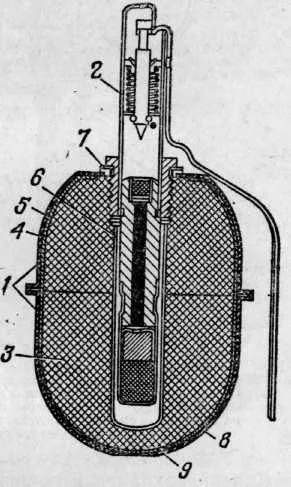

Ріс.113 Пристрій ручної осколкової гранати РГД-5:

1 - корпус; 2 - запал; 3 - розривний заряд; 4 - ковпак; 5 - вкладиш ковпака; 6 - трубка для запалу; 7 - манжета; 8 - піддон; 9 - вкладиш піддона

2) Ручна осколкова граната РГ-42 - граната дистанційної дії, призначена для ураження живої сили противника у наступі і в обороні. Метання гранати здійснюється з різних положень при діях в пішому порядку і на

Осколкова граната РГ-42 була розроблена в 1942 р С.Г.Коршуновим в ДСКБ-30 (при заводі №58 ім. К. Є. Ворошилова) як проста у виробництві, невелика по габаритах і зручна в застосуванні наступальна граната. Граната (рис. 114) складається з простого циліндричного корпусу з трубкою для запалу, металевої стрічки як осколкового елемента, розривного заряду і запалу. Металева стрічка насічені на квадратики і згорнута у внутрішній поверхні корпусу в 3-4 шари. Під час вибуху вона утворює легкі осколки і сприяє дробленню корпусу. По осі корпусу знаходиться трубка для запалу, що закривається при зберіганні металевою кришкою або пластмасовою пробкою.

РГ-42 була розроблена під універсальний дистанційний запал УЗРГ системи Е.М. Віцені, нині застосовується з запалом УЗРГМ (УЗРГМ-2).

Корпус гранати служить для приміщення розривного заряду, металевої стрічки, трубки для запалу, а також для утворення осколків при вибуху гранати. Корпус циліндричний, має дно і кришку. До кришки прикріплюється трубка з фланцем для приєднання запалу до гранати і для герметизації розривного заряду в корпусі. При зберіганні та перенесенні гранати трубка закривається пластмасовою пробкою або металевим ковпачком.

Металева стрічка служить для утворення осколків при вибуху гранати, вона згорнута в 3-4 шари всередині корпусу. Для збільшення числа осколків поверхня стрічки насічені на квадратики.

Розривний заряд заповнює корпус і служить для розриву гранати на осколки.

Мал. 114. Пристрій ручної осколкової гранати РГ-42:

1 - корпус; 2 - металева стрічка; 3 - розривний заряд; 4 - запал; 5 - трубка з фланцем; 6 - дно; 7 - кришка

3) Ручна осколкова граната Ф-1 - граната дистанційної дії, призначена для ураження живої сили переважно в оборонному бою. Метати гранату можна з різних положень і тільки через укриття, з бронетранспортера або танка (самохідно-артилерійської установки).

Ф-1 була розроблена на основі французької осколкової гранати F1 моделі 1915 року (не плутати із сучасною моделлю F1 із пластиковим корпусом і напівготовими осколками) і англійської гранати системи Лемона (з тертковим запалом), що поставлялися в Україну в роки першої світової війни . Звідси - позначення Ф-1 і прізвисько «лимонка». На озброєння РККА прийнята з дистанційним підривником ( «запалом») Ковєшнікова. Запалення капсуля дистанційного складу - механізмом ударної дії. У 1939 р була модернізована Ф.І. Храмєєва. У 1941 р замість запала Ковєшнікова прийнятий більш простий у виготовленні й жорстоке поводження запал УЗРГ. У військах граната крім «лимонки» була прозвана також «фенюшей».

Застосовувана нині Ф-1 (ріс.115) складається з корпусу, розривного заряду і запалу УЗРГМ (УЗРГМ-2). Товстостінний корпус виконаний з литого чавуну з зовнішньої комахам. Отвір для запалу при зберіганні гранати закривається пластмасовою пробкою.

Корпус при розриві дає 290 великих важких осколків з початковою швидкістю розльоту близько 730 м / с. При цьому на освіту забійних осколків йде 38% маси корпусу, решта просто розпорошується. Наведена площа розльоту осколків - 75-82 кв.м.

Метання гранати проводиться через укриття. Є навчально-імітаційний варіант УРГ, що повторює Ф-1 за формою та вагою.

Копіями Ф-1 ( «лимонки») можна вважати китайську гранату «Тип 1», польську F-1, тайваньскую оборонну гранату, чилійську Mk2.

Радянські осколкові ручні гранати, подібно американським або французьким, широко застосовувалися у військових конфліктах 40-90-х років в різних частинах світу.

Корпус гранати служить для приміщення розривного заряду і запалу, а також для утворення осколків при вибуху гранати. Корпус гранати чавунний, з поздовжніми і поперечними борознами, по яких граната звичайно розривається на осколки. У верхній частині корпусу є нарізний отвір для вгвинчування запалу. При зберіганні, транспортуванні і перенесенні гранати в цей отвір ввернута пластмасова пробка.

Розривний заряд заповнює корпус і служить для розриву гранати на осколки.

Запал гранати УЗРГМ (див. Рис. 112) призначається для вибуху розривного заряду гранати. Його пристрій і робота частин і механізмів гранати викладені раніше.

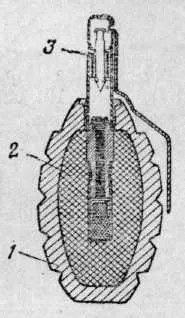

Мал. 115. Пристрій ручної осколкової гранати Ф-1: 1 - корпус; 2 - розривний заряд; 3 - запал

4) Ручні осколкові гранати РГО і РГН (див. Рис. 103)

РГД-5, РГ-42 і Ф-1 мали один істотний недолік, який полягав у великому відрізку часу між кидком гранати і її підривом. На різко пересіченій місцевості, в горах це дозволяло противнику, вчасно помітити гранату, скористатися найближчим укриттям, а також створювало загрозу самопоборювання метальника в разі відскоку гранати від перешкоди або скочування зі схилу після кидка. Тому треба було були зразки замінити новими гранатами РГН (наступальна) і РГО (оборонна), розробленими в ДНВП «Базальт» і оснащеними датчиком цілі і спрацьовують при ударі об будь-яку перешкоду.

Кожна граната складається з корпусу, заряду вибухової суміші, детонаційної шашки і запала, уніфікованого для обох моделей. Корпус РГН утворений двома напівсферами з алюмінієвого сплаву з внутрішньою насічкою. Корпус РГО для збільшення числа осколків крім двох зовнішніх півсфер мають дві внутрішні. Всі чотири півсфери виготовлені зі сталі, нижня зовнішня - для зручності відмінності гранати від РГН - має зовнішню насічку, інші - внутрішню. У верхній частині корпусів манжетою завальцован стакан для запалу, при зберіганні прикривається пластмасовою пробкою. Під склянкою в поглибленні всередині вибухової суміші поміщена детонационная шашка.

Конструкція запала ударно-дистанційної дії стала суттєвою новинкою. Запал зібрано в пластмасовому корпусі, складається з Накольно-запобіжного механізму, датчика цілі, дистанційного пристрою, механізму далекого зведення і детонуючого вузла. Накольно-запобіжний механізм забезпечує безпеку в поводженні і включає ударник з жалом, пружину, яка працює, шплінт (чеку) з кільцем, заглушку, планку і капсуль. Ударник повертається на осі (подібно курку) під дією пружини, що працює на кручення. Датчик цілі забезпечує спрацьовування запалу при ударі об перешкоду і складається з кулястого вантажу (інерційного тіла), гільзи, жала, пружини і втулки. Дистанційний пристрій забезпечує уповільнення підриву після кидка на 3,2-4,2 секунди і включає втулку з замедлітельним складом і капсуль-детонатор. Механізм далекого зведення призначений для зведення запалу через 1-1,8 секунди після кидка (тобто на видаленні від мече) і включає дві втулки з піротехнічними складами, стопорів, движка, капсуля і пружини. Висадження вузол закріплений в склянці і складається з капсули-детонатори і втулки. У звичайному стані ударник повернуть в верхнє (зведеному) становище і утримується важелем, притиснутим до корпусу і зафіксованим шплинтом. Стопори утримують движок з капсулем в зрушеному до краю запала положенні, так що капсуль виведений з-під жала, пружина движка стиснута. Вантаж підібганий до корпусу гільзи, переміщення якої обмежена движком. Настільки порівняно складна конструкція запала забезпечує поєднання безпеки поводження (6 ступенів захисту) з гарантованим спрацьовуванням.

Після висмикування шплінта і кидка важіль під дією пружини відкидається від гранати і звільняє ударник, який повертається і наколює своїм жалом капсуль. Промінь вогню склади дистанційного вузла і механізму далекого зведення. Після вигоряння останніх (1-1,8 с) стопори відводяться своїми пружинами до краю запала і звільняють движок, який зміщується під дією своєї пружини до осі запала ставить капсуль навпаки жала датчика цілі. При зустрічі з перешкодою вантаж датчика цілі під дією інерції переміщається і викликає зсув гільзи, в результаті якого жало наколює капсуль. Промінь вогню ініціює каспюль-детонатор. Останній передає детонацію детонаційної шашки, викликає підрив заряду гранати. Куляста форма вантажу і його кріплення дозволяють «зловити» складову інерції в широкому діапазоні кутів. У разі неспрацьовування датчика цілі (падіння в бруд, сніг, строго «на бік») капсуль-детнатор буде инициализирован від капсули-детонатори дистанційного пристрою після вигоряння дистанційного складу (3,2-4,2 с). Температурний діапазон роботи запала, як і більшості радянських зразків зброї - від -50 до +50 градусів С.

Граната РГН при вибуху утворює 220-300 осколків середньою вагою 0,42 г з початковою швидкістю розльоту 700 м / с, наведена площа розльоту осколків - 95-96 кв.м. РГО дає 670-700 осколків вагою 0,46 г і швидкістю до 1200 м / с. На освіту забійних осколків йде 73% маси корпусу гранати. Енергія осколків РГО втричі перевершує оскільки РГН, наведена площа розльоту - 213-286 кв.м. «Контрольована осколкові» РГО забезпечує велику щільність поля поразки, ніж при невеликій кількості важких осколків (як у Ф-1 або Мільса), і в той же час більшу безпеку для метающего і його підрозділи за рахунок швидкої втрати осколками забійної енергії.

Гранати РГО і РГН носяться в стандартній Гранатний сумці по дві або в кишенях спорядження. Пакуються - в ящики по 20 штук. Висока чутливість запала і велика площа розльоту осколків вимагають додаткового навчання особового складу поводження з ними.

2.2.2. Тактико-технічні характеристики ручних осколкових гранат
