Пристрій посудомийної машини
Склад кілька схожий з пральною.
Є у обох зливний насос, тен, клапана затоки води, датчик рівня і чистоти води. Звичайно в ній немає барабана, який обертається на шаленій швидкості при віджиманні.
Давайте розберемо пристрій посудомийної машини більш детальніше:

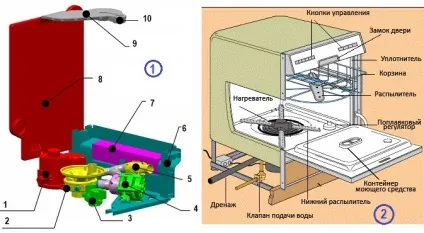

На першому малюнку повнорозмірна на другому компактна.
1.Смягчітель води 2.Поддон 3.Дренаж
4.Помпа мийки 5.Нагреватель 6.Корпус
7.Протівовес 8.Заполнітель бака + конденсатор
9.Канал сушки 10.Турбовентілятор

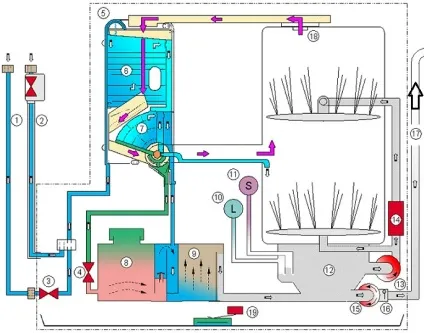

1 - Заливний шланг 2 - Заливний шланг з Acquacontrol 3 - Клапан електромагнітний
4 - Регенерація води з сіллю (магніт) 5 - Подача повітря 6 - Паровий конденсатор
7 - Регенерація солі 8 - Сольовий Пласт 9 - Смола ємність 10 - Реле тиску, рівня
11 - Захист від переповнення реле тиску 12 - Піддон в зборі 13 - Насос мийки
14 - Закритий нагрівальний елемент 15 - Дренаж 16 - Зворотний клапан
17 - дренажний шланг 18 - Сушки повітропровід / вентилятор 19 - Смягчитель води
Всі етапи роботи контролює мозок - електронна плата. При запуску програми відкриває електромагнітний клапан і забирає необхідний обсяг води.
Рідина пом'якшується, пропускається через ионообменник зі смолой.Мягкая вода краще відмиває! Далі включається тен - нагрівання до встановленої температури заданої програми.
Після створюється тиск миючого насоса, який розбризкує воду через коромисла. Після кожного етапу відбувається злив брудної води дренажної помпою. Заключний цикл - сушка. Застосовується як гарячим повітрям, так і конденсується.
Звертаємо вашу увагу, що в моделях різних виробників (Bosch Індезіт Самсунг Арістон і інших) може щось відрізнятися. Але принцип роботи схожий.
