Пристрій помпи для води - відцентровий і поршневий насос

Дуже часто люди відмовляються від централізованого водопостачання або просто не мають такої можливості, і тоді виходом з положення є автономне постачання будинку водою. Для подачі води від джерела до будинку використовується пристрій, який називається помпа. Вона здатна піднімати воду з глибини і передавати її на значні відстані.

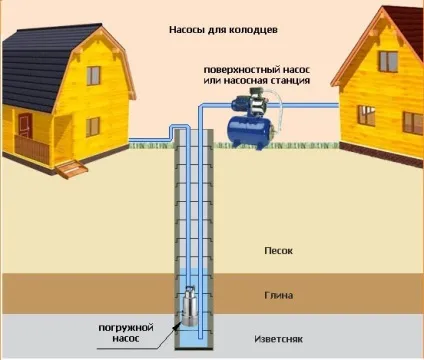

Для свердловин і колодязів існують різні види насосів, заглибні і поверхневі.

Часто зазначені помпи для води йдуть в комплекті з накопичувальним або мембранним баком, але така конструкція насоса вже матиме назву насосна станція. Така станція дозволяє забезпечувати водою ваш будинок в автоматичному режимі, без вашої участі. Вам немає необхідності включати або вимикати насос, все буде відбуватися автоматично.

Які бувають види самоусмоктувальних насосів

Насоси з верхнім і нижнім забором води.

Залежно від конструкції помпи ежектор в ній може бути виносним або вбудованим. Самовсмоктуючий насос подає воду за рахунок того, що в ньому створюється розрядження. Такі помпи досить гучні під час роботи, і тому для їх розміщення краще передбачити окреме приміщення.

Одним з достоїнств самовсмоктуючий помпи є те, що вона може подавати воду з досить великої глибини до 10 метрів. Сам насос залишається на поверхні, а до джерела води йде тільки подає труба. Такий пристрій насоса дозволяє легко контролювати його стан і при необхідності проводити його ремонт або заміну.

Часто даний пристрій виходить з ладу при наявності «сухого ходу», тому треба уникати роботи помпи без води.

Є зважених помпи, вони подають воду без ежекторів. У цьому випадку рідина всмоктується за допомогою гідравлічного пристрою, він має багатоступеневу конструкцію.

Перевагою такої помпи є те, що вона працює майже безшумно, але подавати воду вона може з меншої глибини, ніж пристрій з ежектором.

Як влаштований і як діє відцентровий насос

Схема відцентрового насоса.

Корпус такої помпи має форму спіралі, в ньому знаходиться колесо з лопатями. Порожнина помпи, в якій розташоване колесо, патрубками пов'язана з всмоктуючим і подає трубопроводом.

Після того як в корпус потрапляє вода, і починає обертатися колесо з лопатями, за рахунок підвищення тиску відбувається виштовхування води в напірний трубопровід. З іншого боку колеса тиск напору падає, і за рахунок цього відбувається засмоктування води в порожнину помпи. Таким чином, вода подається безперервним потоком.

Робоче колесо може бути одне або їх може бути кілька, це впливає на те, буде помпа одноступінчастої або багатоступеневою.

Принцип роботи насоса від кількості коліс не змінюється, рух води відбувається за рахунок відцентрової сили.

Як працює вихровий насос

Схема вихрового насоса.

За рахунок вакууму в насос всмоктується повітря, потім він змішується з водою, що знаходиться всередині корпусу. Після цього в робочій камері за рахунок різної щільності вода і повітря поділяються, і потім вихрова помпа працює так само, як і відцентровий насос.

Для того щоб повітря знову не потрапляло в трубопровід, на всмоктуючому фланці є зворотний клапан. Така помпа може подавати воду з глибини до 8 метрів. Додаткова установка донного клапана дозволяє збільшити висоту підйому води.

Основні відмінності вихрового і відцентрового насоса:

• вихровий насос має більш компактні розміри;
• при роботі відцентрового насоса видається більш тихий звук;
• вартість вихрового насоса, який призначений для побутового використання, нижче, ніж у відцентрового насоса;
• якщо говорити про напорі води, то в вихровий конструкції він може бути більше майже в 7 разів.

поршневий насос

Схема і пристрій поршневого насоса.

Електричні насоси можуть стабільно забезпечувати подачу води в будинок, але вони мають високу вартість і не завжди є доступ до електрики. Саме тому популярним рішенням стає наявність в будинку поршневого насоса.

Зробити такий пристрій можна самостійно. У циліндрі переміщується шток з поршнем. У поршні є зворотний клапан, і такий же клапан встановлений на вхідний трубі.

При опусканні поршня вода набирається над ним, а при його русі вгору, вона витісняється в трубопровід, щоб вода не поверталася назад, і використовують зворотні клапани. Під поршнем створюється розрідження, і відбувається всмоктування нової порції рідини, після чого весь процес повторюється.

Вхідний шланг поршневого насоса повинен бути жорстким, щоб під час всмоктування води він не стискалася. Для цього можна взяти пластикову, металеву трубу або підсилювати шланг за допомогою пружини.

Поршневий насос встановлюють над свердловиною, а шток з поршнем призводять в дію за допомогою важеля. Використання зазначеної конструкції можливо в тому випадку, коли вода знаходиться недалеко від поверхні, на глибині максимум 8 метрів.

Глибинний ручний насос

Пристрій поверхневого насоса.

Принцип його роботи такий же, як і попереднього пристрою, але є зміни в конструкції. Шток пропускають через випускну трубу, при цьому довжина труби і штока повинна дозволяти занурити його в воду на глибину 50-100 см.

Подавати воду таким пристроєм трохи важче, щоб спростити роботу, шток треба робити порожнистим, а всередину залити монтажну піну, для цих цілей підходять алюмінієві труби. Тепер шток буде самостійно спливати, і працювати насосом буде легше.

Наявність поверхневого або глибинного ручного поршневого насоса дозволить вам отримувати воду, незалежно від наявності або відсутності електрики. Часто бувають випадки, коли треба всього кілька літрів води, і для цього включати електричний насос зовсім не обов'язково, можна обійтися і ручним насосом. Саме тому багато власників приватних будинком навіть при наявності електричного насоса встановлюють у дворі ручної поршневий насос.

Зворотний клапан грає важливу роль, він може бути кулькового або мембранного типу. У поршні роблять отвір, краї якого виконуються конусоподібними, і підбирають кульку, діаметр якого буде більше зазначеного отвори. Вибирати металева кулька небажано в зв'язку з тим, що він має велику вагу. Для цих цілей краще використовувати ебонітовий, скляний або пластмасовий кульку, але його щільність повинна бути більша за густину води. Для того щоб він лягав точно в отвір, кулька захищають перилами або напрямними.

Мембранний клапан працює за тим же принципом, але замість кульки використовується пластина з гуми. Кріпиться вона біля отвору за допомогою заклепок або гвинтів і повинна повністю перекривати вхідний отвір.

Якщо ви правильно виберете насос, він буде надійно забезпечувати ваш будинок водою протягом тривалого часу.
