Пристрій покрівлі з металочерепиці технологія

Популярність металочерепиці при облаштуванні покрівельного покриття пояснюється її доступністю і щодо простою технологією укладання. Покрівля з металочерепиці володіє відмінними експлуатаційними якостями і підійде для дахів будь-якої конфігурації. Дотримання всіх вимог при укладанні такого покриття гарантує тривалий термін його служби. Правильне пристрій покрівлі з металочерепиці забезпечить надійний захист підпокрівельного простору і житлових приміщень від атмосферних опадів. Практично всі виробники металочерепиці і покрівельних аксесуарів надають покупцям своєї продукції докладні керівництва і технічні інструкції по правильному облаштування покрівлі з металочерепиці. Основні принципи монтажних робіт ідентичні, проте, існують і окремі рекомендації для конкретної продукції. При розгляді питання влаштування покрівлі з металочерепиці потрібно визначитися, яким буде принцип її утеплення, дах буде холодною або теплою.

Холодна або тепла дах

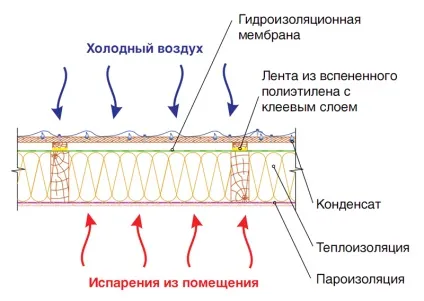

Пристрій даху з металочерепиці в деяких аспектах залежить від принципу її утеплення. Розрізняють два основних види покрівлі - холодна і тепла. У першому випадку мова йде про утеплення тільки внутрішнього приміщення горища або нежитлового поверху, при тому, що зовнішня частина покрівлі з металочерепиці Теплоізоляція не обладнується. У цьому випадку конструкція скатів передбачає природну вентиляцію, що запобігає утворенню конденсату від різниці температур. Тепла ж дах, на відміну від холодної, передбачає формування багатошарового теплоізоляційного шару. Конструкція теплої стріхи дозволяє облаштувати мансардний житловий поверх, оскільки її теплоізоляційні якості будуть на порядок вище холодної покрівлі. Сам так званий пиріг теплою покрівлі з металочерепиці потрібно сформувати з шару пароізоляції, теплоізоляційного матеріалу, який укладається між лаг покрівлі, і гідроізоляційної мембрани, яка є перешкодою потрапляння конденсату із зворотного боку металочерепиці на теплоізоляцію. Пароізоляційна плівка при цьому служить захистом від випарів з внутрішньої сторони приміщення.

Одним з найбільш відповідальних етапів облаштування покрівлі з металочерепиці є формування обрешітки. Схема збірки цієї конструкції за своєю суттю є формуванням каркаса майбутньої покрівлі, а від її правильного обладнання та монтажу залежать експлуатаційні якості всієї даху.

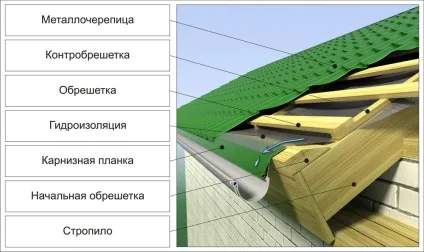

Облаштування покрівлі під металочерепицю умовно можна розділити на перелічені нижче послідовні етапи:

зведення крокв;
настил гідроізоляційної плівки;
облаштування контробрешетування;
лати.
покриття металочерепицею.

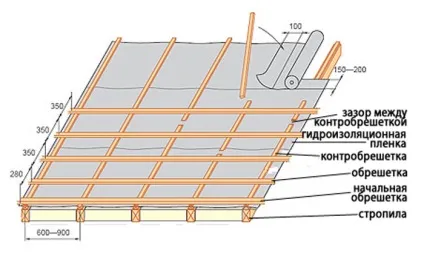

Листи гідроізоляції розташовуються в горизонтальному порядку. Перший відрізок фіксується паралельно карнизної планки з невеликим нахлестом на неї (5-10 см). Кріплення здійснюється за допомогою будівельного степлера. Наступні відрізки розташовуються послідовно в міру просування до коника даху з урахуванням нахлеста на попередній ряд в 10 см. Контробрешетка служить підставою для горизонтальних балок обрешітки. Її потрібно укладати вертикально на верхню частину крокв, по суті повторюючи їх розташування. Зазвичай відстань між кроквами, а відповідно і брусками контробрешетування, становить від 60 до 90 см. Для цього елемента каркаса зазвичай використовуються бруски шириною 5 см і заввишки 3 см або також 5 см. Інструкція передбачає, що крім цього, у нижньої основи ската даху фіксуються дві дошки, висота яких повинна відповідати висоті контробрешетування, а ширина становитиме близько 10 см. Ці дошки будуть виконувати роль карнизного підстави.

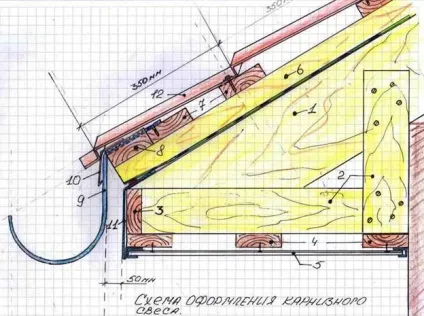

Креслення карнизного свеса

Дерев'яний карнизний звис

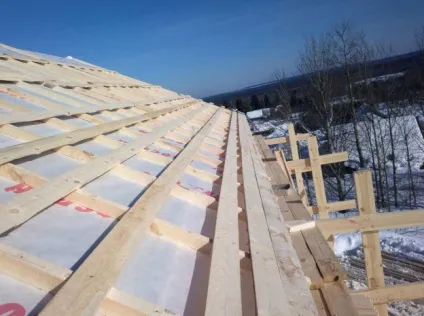

Поверх контробрешетування монтується безпосередньо сама лати. Для її пристрою використовують дерев'яні бруски 5 × 5 см або 3,2 × 10 см. Вони повинні бути оброблені антисептиками для деревини, що оберігають від гниття, утворення грибка або цвілі. Обов'язковою умовою є посилення обрешітки в районі розташування коника. Воно забезпечується з'єднанням двох останніх брусків.

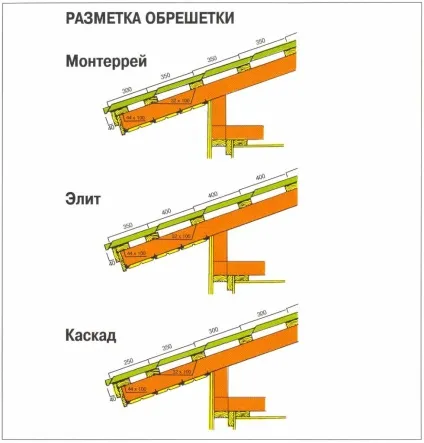

Відстань між окремими дошками обрешітки, або так званий крок, визначається в залежності від обраного виду металочерепиці. Інструкція до того чи іншого профілю покрівельного покриття містить детальну інформацію про цей показник, а також розмірі кроку в карнизної частини ската покрівлі. Так, для металочерепиці Каскад необхідно забезпечити крок обрешітки між першим і другим бруском в 250 мм, між другим і третім - 350 мм, а для наступних - 300 мм. При облаштуванні металочерепиці типу Монтеррей крок між першою і другою обрешетіне повинен складати 300 мм, а між наступними 350 мм. Металочерепиця типу Еліт передбачає крок обрешітки 350 мм між першим і другим рядом і 400 мм між наступними.

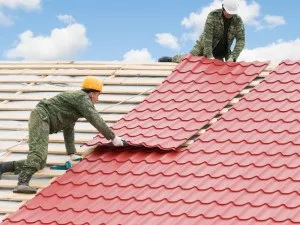

Також варто звернути увагу на кріплення елементів контробрешетування до крокв. У цьому випадку фахівці рекомендують між вертикальними брусками контробрешетування і кроквами прокладати стрічку зі спіненого поліуретану або поліетилену. Така прокладка необхідна для поглинання можливої незначною деформації крокв через висихання дерева і подальшого порушення конструкції контробрешетування і цілісності гідроізоляційного шару. Всі складові елементи обрешітки фіксуються за допомогою цвяхів. Фахівці, враховуючи практику і особистий досвід, рекомендують використовувати оцинковані цвяхи. Закріплення листів металочерепиці починається з нижнього правого кута ската. Перший лист ретельно вирівнюється по усіх напрямках і фіксується до обрешітки тільки одним саморізом у верхній частині. Далі укладається ще один лист паралельно зафіксованим. Обидва полотна скріплюються між собою саморізами. Після цього листи ще раз ретельно вирівнюють по карнизу і остаточно фіксують до обрешітки за допомогою саморізів з гумовими прокладками. Подальша укладання проводиться з нахлестом частини нового листа на вже зафіксований. Також багато майстрів укладають листи зліва направо, підсовуючи наступний лист в замок попереднього. Так можна домогтися більш точної стиковки листів в замках.

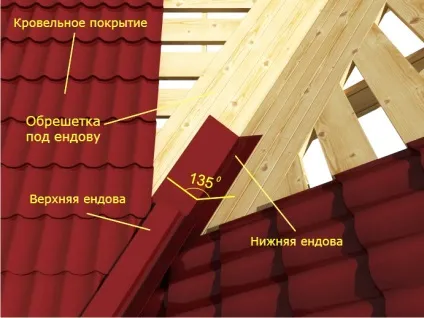

Одним з важливих елементів при влаштуванні покрівлі з металочерепиці є ендова. Вона являє собою внутрішній стик дотичних між собою поверхонь покрівлі. Формувати основу для ендови потрібно з суцільної поверхні. Для цього використовуються широкі дошки або поєднуються кілька стандартних брусків обрешітки. Інструкція передбачає установку як нижніх, так і верхніх розжолобків. Нижні елементи фіксуються безпосередньо на поверхню обрешітки за допомогою саморізів. Нижня ендова виконана з міцного оцинкованого листа сталі. Технологія обладнання покрівлі з використанням нижньої ендови має на увазі відведення води, яка проникає під дахове покриття в місцях стику скатів. Конструкція цього виду ендови вдає із себе рівносторонній елемент з внутрішнім кутом в 135 градусів, краї якого загнуті.

Верхня ендова для покрівлі з металочерепиці більше має декоративне значення, щоб приховати стик листів з нижньої єндовою. Як передбачає технологія облаштування металлочерепичной покрівлі, верхня ендова встановлюється на останніх етапах робіт.

торцеві планки

Ще одним важливим елементом покрівлі з металочерепиці є торцева планка. Ця деталь призначена для захисту краю листа металочерепиці від попадання атмосферних опадів під його поверхню, а також скупчення пилу, листя або іншого сміття між торцевою дошкою і поверхнею покрівлі. Крім того, торцева планка захищає конструкцію від вітрових навантажень і надає покрівлі естетичний зовнішній вигляд. Торцеві планки потрібно фіксувати безпосередньо до торцевої дошці, а її край повинен щільно стикатися з листом металочерепиці. Фіксувати торцеві планки потрібно з кроком в 50-60 см, а нахлест між такими елементами повинен складати не менше 5 см.

карнизна планка

Виходячи з назви цього елемента, нескладно здогадатися про його призначення і розташуванні в конструкції покрівлі з металочерепиці. Установка карнизної планки завершує облаштування каркасу покрівлі. Вона повинна кріпитися після фіксації на каркасі лобовій (карнизної) дошки.

Інструкція проведення робіт з облаштування покрівлі з металочерепиці передбачає необхідність нахлеста нижнього краю гідроізоляції на карнизну планку, що убезпечить від проникнення води в несучу конструкцію.

конькові планки

Покрівля з металочерепиці на верхніх стиках скатів вимагає наявності захисних деталей, які забезпечують природну вентиляцію підпокрівельного простору і приховують відстань між листовим матеріалом, забезпечуючи надійний захист від попадання води. Як такий елемент виступають коньковие планки. Ковзани можуть бути як плоскі, так і округлі. Технологія їх монтажу передбачає кріплення за допомогою покрівельних саморізів з гумовими ущільнювачами, а під саму планку рекомендується укладати коньковий ущільнювач. Ця деталь перешкоджає попаданню атмосферних опадів, сміття або комах під поверхню покрівлі.

Снігозатримувачі і інші елементи безпеки

Покрівельна конструкція з металочерепиці передбачає наявність додаткових аксесуарів для забезпечення її безпечної експлуатації та обслуговування. Так, для виключення неконтрольованого сходу снігового покриву з покрівлі і можливого травмування людей, проводиться установка снегозадержателей (деякі виробники маркують такі елементи як снегоулавлівателі). Схема установки може передбачати розташування цих елементів в одну лінію через певну відстань, а також в шаховому порядку. Ці елементи потрібно кріпити після другої або третьої хвилі металочерепиці від карнизної планки. Снігозатримувачі мають дві найбільш поширені конструкції - в вигляді планок різного формату або з'єднаних між собою трубок.
