Пристрій основних типів вогнегасників
пристрій вогнегасника
Вогнегасник складається з наступних частин:
- сталевий балон зі стисненим або скрапленим газом, за допомогою якого відбувається витіснення вогнегасної речовини з корпусу;
- запірно-пусковий пристрій вогнегасника;
- сифонная трубка. яка служить для викиду пожаротушащего речовини;
- розтруб;
- чека. необхідна для запобігання випадкового або самовільного спрацювання пристрою;
- ручка для перенесення вогнегасника.
Залежно від того, до якого типу належить вогнегасник, конструкція його може відрізнятися або доповнюватися різними пристроями.
Вогнегасники можуть бути класифіковані по ряду параметрів: увазі пожаротушащего речовини, об'єму корпусу, способу подачі пожаротушащего складу, виду пускових пристроїв.
За обсягом корпусу вогнегасники бувають:
- промислові (5-10 л),
- ручні малолітражні (до 5 л),
- пересувні і стаціонарні (більше 10 л).
Пересувні вогнегасники додатково комплектуються пристроєм для пересування. Балон пересувного вогнегасника кріпиться на візку з одним колесом у черевика і з двома колесами у горловини. До горловині прикріплено запірно-пусковий пристрій важільного типу, до якого приєднаний шланг з розтрубом на кінці.
При обсязі понад 80 л вогнегасник складається з двох однакових балонів. які встановлюються на візок з двома пневматичними колесами. У візки є опорна стійка, що дозволяє здійснити установку вогнегасника в горизонтальне положення. Запірно-пускові пристрої тут встановлюються також типу важеля. Вони з'єднані колектором з двома шлангами з закріпленими на кінцях розтрубами.
За типом спрацьовування вогнегасника бувають:
- ручного дії. Спрацьовування відбувається за участю людини;
- самоспрацьовують. або автоматичного, дії.
Самоспрацьовують вогнегасники включаються при загрозі загоряння в автоматичному режимі без участі будь-якої автоматики. Тому вони розміщуються в пожежонебезпечних місцях, де найбільш ймовірно займання.
Головною умовою включення самоспрацьовують вогнегасників є підвищення температури до певної величини. Елементом, чутливим до збільшення температури, є газогенератор (в порошкових вогнегасниках), чутливий шнур в (аерозольних вогнегасниках).
По виду пускового механізму розрізняються вогнегасники, що мають:
- вентильний затор;
- затвор пістолетного або важільного типу;
- пусковий пристрій, залежне від джерела постійного тиску;
- пристрій, що здійснює пуск від пиропатрона.
По виду міститься пожаротушащего речовини вогнегасники бувають: газові, водні, повітряні, порошкові, аерозольні, повітряно-пінні. Основна принципова відмінність таких вогнегасників в різних вогнегасних речовин, за допомогою яких відбувається вплив на вогнище спалаху.
Пристрій вуглекислотного (газового) вогнегасника
Вогнегасна речовина - двоокис вуглецю. Застосовується для гасіння початковій стадії загорянь в обчислювальних центрах, щитах управління, приміщеннях АСУ з електронним обладнанням, архівах, комп'ютерних залах, електроустановках з напругою до 110 кВ, в місцях де є неприпустимим застосування води, пара.
Основна перевага газового вогнегасника - він не руйнує об'єкти впливу.
Вогнегасник даного виду складається з корпусу, запірно-пускового пристрою, розтруба, сифонной трубки.
Принцип дії вуглекислотного вогнегасника
При натисканні на важіль запірно-пускового пристрою заряд двоокису вуглецю по сифонної надходить до розтруба. При цьому СО 2 переходить з газоподібного стану в тверде (снегообразной) з різким зниженням температури до -70 о С. Вогнегасну властивість двоокису вуглецю засноване на охолодженні палаючих речовин, предметів і розведенням цієї горючої середовища негорючим речовиною, до тих пір поки його концентрація не зупинить реакцію горіння.

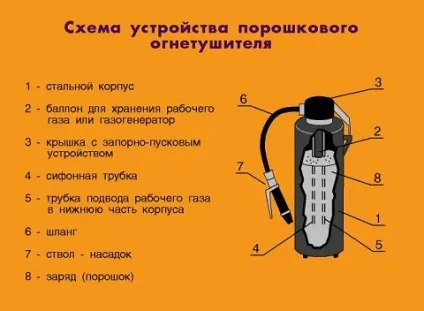

Пристрій порошкового вогнегасника
Вогнегасна речовина - подрібнена мінеральна сіль з різними добавками. Застосовується для первинного гасіння загоряння пожеж твердих (клас А), рідких (клас В), газоподібних (клас С) речовин, електроустановок з напругою до 10 кВ. Не призначений для гасіння загорянь матеріалів, процес горіння яких може відбуватися без присутності повітря. Являють собою балон червоного кольору, де знаходиться вогнегасна речовина. Обладнаний запірно-пусковим пристроєм пістолетного типу.
Порошкові вогнегасники також бувають закачні і газогенераторні.
Закачні вогнегасники заряджені РЕАЛИЗАЦІЯ речовиною і закачані газом. Даний вогнегасник обладнаний запірним пристроєм, який при легкому натисканні рукою на верхню ручку подає порошок на вогонь. На голівці вогнегасника встановлюється індикатор або манометр внутрішнього тиску, який дозволяє контролювати необхідний тиск в корпусі.
Закачного вогнегасник включає в себе такі елементи, як корпус для зберігання вогнегасної речовини і стисненого газу, пусковий пристрій, що дозволяє подавати або перекривати подачу вогнегасної речовини, шланг-розтруб для направлення вогнегасника в зону загоряння, сифонная трубка, індикатор тиску.
У газогенераторних вогнегасниках під час натискання на важіль пускового пристрою відбувається спрацьовування газогенератора і виконується виділення робочого газу. Для створення необхідного тиску, на важіль необхідно натискати протягом не менше 6 сек.
До складу пристрою газогенераторного вогнегасника входить:
- сталевий корпус;
- газогенератор, який необхідний для створення робочого тиску всередині вогнегасника;
- вогнегасна речовина;
- шланг з пістолетом-розпилювачем, призначений для подачі пожаротушащего речовини на об`єкт займання;
- запірно-пусковий пристрій. Служить для запуску газогенератора.
Пристрій водного вогнегасника
Вогнегасна речовина - вода, вода з певним хімічним розчином, вода з поверхнево-активними речовинами. Призначений для гасіння загорянь рідких і твердих горючих речовин у виробничих, житлових і опалюваних приміщеннях.
На відміну від порошкових, процес пожежогасіння водними вогнегасниками можна здійснювати без засобів індивідуального захисту.

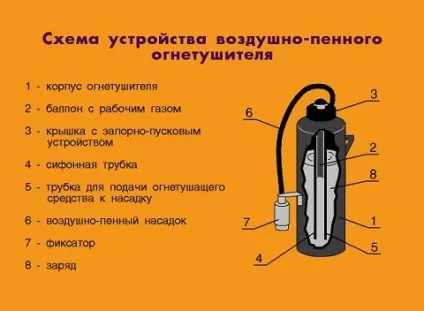

Пристрій повітряно-пінного вогнегасника
Вогнегасна речовина - водний розчин піноутворювача ПО-1. Застосовується при гасінні горючих рідин, тліючих матеріалів на складах виробничих підприємств. Не можуть застосовуватися для гасіння загорянь магнію, алюмінію і їх сплавів, калію, натрію і електричного обладнання, яке знаходиться під напругою. Експлуатація такого вогнегасника відбувається тільки в діапазоні температур +5 - +50 Про С.
Вогнегасники також розрізняються за способом подачі вогнегасної речовини. тобто яким саме чином відбувається витіснення вогнегасної речовини з корпусу:
- під тиском газу, який подається зі спеціального балона, розташованого в корпусі вогнегасника;
- під тиском газу, який утворюється в результаті хімічної реакції;
- під власним тиском вогнегасної речовини;
- під тиском газу, який був заздалегідь закачано в корпус вогнегасника.
