Пристрій малювання в повітрі

Цей пристрій на мікроконтролері дозволяє малювати в повітрі текст і нескладну графіку. В англомовній літературі дані пристрої називають POV або FlyText. Принцип дії пристрою заснований на інерційності нашого зору.

Електрична принципова схема складається з мікроконтролера ATtiny2313, 8 світлодіодів, пари резисторів і двох батарей формату АА. Зібрати даний пристрій зможе навіть початківець радіоаматор. Пристрій має малі розміри.

На відміну від більшості подібних схем, дана схема може оновлювати картинки по сom-порту без оновлення прошивки мікроконтролера AVR ATtiny2313. Не треба кожен раз компілювати прошивку для мікроконтролерів під конкретний текст або малюнок, а досить просто його передати через когось порт комп'ютера за допомогою спеціальної програми.

Картинка або текст, який буде намальований в повітрі, зберігається в незалежній пам'яті мікроконтролера EEPROM. Оновлення відбувається шляхом перепрошивки цієї незалежної пам'яті. Необхідно тільки запустити програму для малювання та передачі картинок на пристрій і підключити сам пристрій для малювання в повітрі.

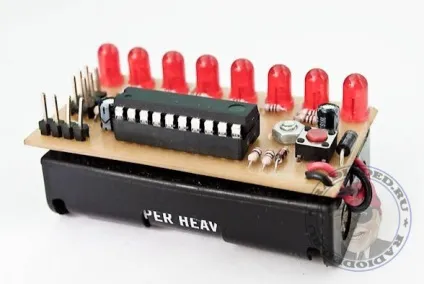

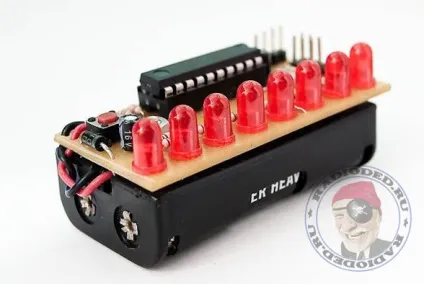

Друкована плата дуже проста і настільки мала, що кріпиться безпосередньо до панелі для батарей формату АА.

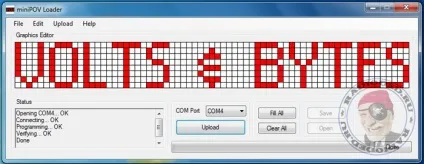

Ось як виглядає програма для редагування тексту, графіки і передачі на пристрій.

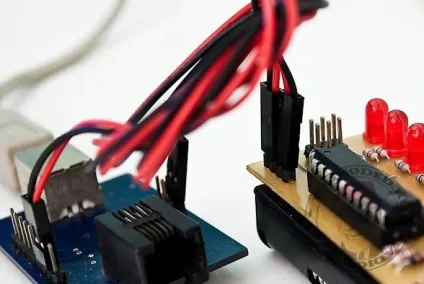

Працювати з програмою досить просто. Для редагування картинки досить клікати на матрицю пікселів, а потім підключити пристрій і перепрошити пам'ять EEPROM. Підключити до комп'ютера схему можна через перехідник USB-to-UART або на основі мікросхем перетворювачів інтерфейсів FT232R або MAX232.

Потім вибирає потрібний номер com-порту і натискаєте кнопку "Upload".

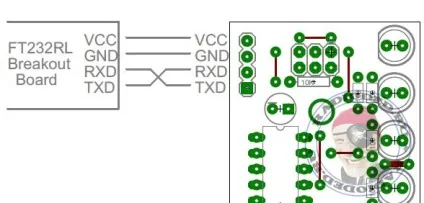

Нижче наведено розташування ніжок для підключення.
