Пристрій і ремонт газової колонки нева 4511 своїми руками

Оскільки газова колонка Нева серії 4511 є однією з найбільш поширених моделей, то тема її обслуговування і ремонту цікавить багатьох користувачів, які звикли виконувати подібні роботи своїми руками. І дійсно, ці проточні водонагрівачі з закритою камерою згоряння часто можна повернути до життя, не вдаючись до послуг сервісного персоналу. Давайте розглянемо, які несправності виникають в процесі експлуатації даних агрегатів, а також способи їх усунення.

Пристрій і принцип дії моделі Neva 4511

Неможливо самостійно відремонтувати побутовий прилад, не знаючи, як він функціонує і з чого складається. На відміну від водогрійних апаратів старого типу, ця серія газових колонок обладнана контролером і електричним розпалом, що дозволив прибрати постійно горить запальник. В іншому конструкція залишилася досить простий і ремонтопридатною. Вона складається з таких основних елементів:

1. Корпус з петлями для настінного монтажу.
2. Дифузор - збірник продуктів горіння з патрубком для димоходу.
3. Мідний теплообмінник.
4. Газопальниковий пристрій.
5. Водяний вузол.
6. Мембранний виконавчий елемент (так звана жаба).
7. Газовий клапан з електромагнітом, з'єднаний загальним штоком з водяним вузлом.
8. Контролер.
9. Мікровимикач подачі живлення на електронний блок.
10. Трубки подачі води.
11. Запальний електрод.
12. Датчик полум'я (іонізації).
13. Додатковий електрод для розпалювання пальника.
14. Кран - регулятор протоку.
15. Регулювання інтенсивності горіння і температури нагріву.
16. Підключення датчика тяги, встановленого всередині дифузора.
17. Відсік для елементів живлення (батарейок).

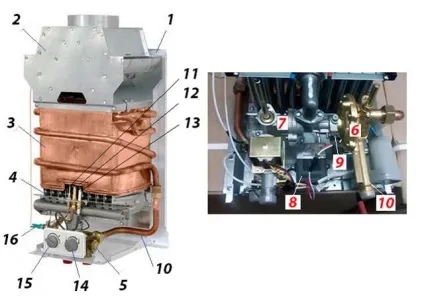

Вище на схемі представлено пристрій газової колонки Нева з цифровими позначеннями деталей, відповідними переліку.

Автоматичним включенням і нагріванням управляє водяний вузол разом з контролером, а за безпечну подачу газу відповідає електромагнітний клапан, скоммутірованний з датчиком тяги. Алгоритм роботи водогрійного приладу виглядає так:

1. Після відкриття крана гарячої води на вході «жаби» виникає тиск, що впливає на гумову мембрану вузла. Вона переміщує шток, що відкриває газовий клапан і замикає контакти мікроперемикача.
2. Коли електричний ланцюг замкнута, живлення від батарей надходить контролера. Він дає одночасно 2 команди: відкрити електромагнітний клапан для проходу газу і створити іскру на запальних електродах. В результаті Пальник.
3. Датчик полум'я фіксує появу вогню і передає імпульс електронного блоку, який перериває іскроутворення. Нагрівач переходить в робочий режим.
4. При закритті вентиля на змішувачі тиск в мережі зникає і пружина відкидає мембрану «жаби» назад, одночасно закриваючи механічний газовий клапан. Спрацьовує кінцевий мікровимикач і контролер позбавляється харчування, а разом з ним - електромагніт. Подача палива припиняється і пальник гасне.

Принциповий момент. Електромагнітний клапан з'єднаний в один ланцюг з датчиком тяги (поз. 16 схеми). Якщо з різних причин в димоході зникне або ослабне тяга, то датчик нагріється і розімкне ланцюг, знеструмивши електромагніт. Останній повернеться в закрите положення і перекриє подачу газу до пальникового пристрою.

ремонт водонагрівача

Щоб своїми руками усунути несправність газової колонки Нева, потрібно її правильно діагностувати. За роки експлуатації водогрійного апарату одна частина деталей зношується і потребує заміни, інша - періодичного обслуговування. При цьому виникають різноманітні неполадки, що характеризуються певними симптомами. Ми пропонуємо розділити всі виникаючі проблеми на групи за такими ознаками:

• не запалювати пальник при відкритті крана системи ГВП;
• пропрацювавши 5-10 секунд, агрегат відключається;
• проточний нагрівач справно запускається і функціонує, але погано гріє воду;
• інші неполадки.

Порада. Найчастіше в газових колонках виходить з ладу гумова мембрана водяного вузла - розтягується, тріскається або рветься. Це видаткова запчастина, яку завжди треба мати в запасі. Зразок деталі зображений на фото.

Що робити, якщо колонка не запалюється

Коли водонагрівач ніяк не реагує на включення гарячої води, потрібно виконати найпростіше дію - перевірити стан елементів живлення і контактів батарейного відсіку (вони можуть окислюватися). Почистіть їх наждачним папером, встановіть новий комплект батарейок, а потім спробуйте ще раз розпалювання.

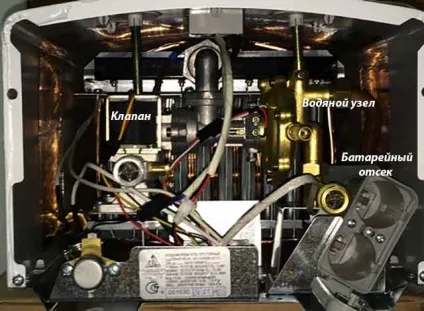

Розташування батарейного відсіку - вид апарата знизу

З електроживленням все в порядку? Тоді продовжуйте діагностику газової колонки за таким алгоритмом:

1. Переконайтеся, що для включення апарату досить напору в трубопроводі. Можливо, хтось випадково закрив відтинає кран або регулювальний вентиль на самому нагрівачі (праворуч).
2. Якщо на вхідному водопроводі варто сітчастий фільтр, перевірте його стан і при необхідності почистіть.
3. Зніміть передню панель апарату і відкрийте кран ГВС, спостерігаючи за штоком. Якщо він не рушив з місця при нормальному тиску води, причина криється в мембрані «жаби».
4. Шток перемістився, відпустив кнопку вимикача, але нічого не відбувається? У наявності проблема з електричними ланцюгами. Потрібно перевірити мікроперемикач і продзвонити інші дроти, що живлять контролер і електромагнітний клапан.

Порада. Виконуючи ремонт газової колонки Нева, що супроводжується розбиранням агрегату, про всяк випадок перекрийте газову магістраль.

Для демонтажу переднього кожуха треба зняти пластикові рукоятки з кранів управління і від'єднати роз'єм підключення дисплея. Ззаду панель тримається на 2 саморезах, що знаходяться в нижній частині приладу. Виверніть їх і зніміть кожух, відвівши його на себе і потягнувши догори.

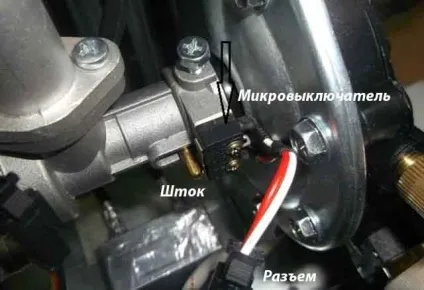

Щоб перевірити кінцевий вимикач, необхідно від'єднати роз'єм і продзвонити його за допомогою мультиметра або лампового тестера. При натиснутій кнопці ланцюг повинна бути розімкнутої. Що стосується проводки, то вона рідко виходить з ладу, хіба що вам попадеться на очі відвалився провід, що легко усувається.

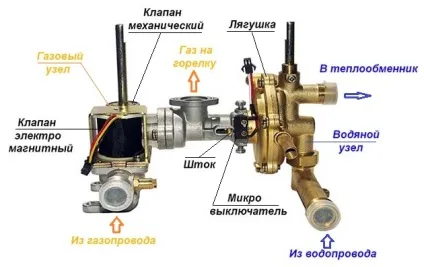

Для заміни мембрани в колонці Neva 4511 слід зняти і розібрати водяний вузол разом з газовим, дотримуючись інструкції:

1. Закрийте подачу холодної води і газу, відкрутіть ріжковим ключем обидва подають патрубка. Також відключіть мідну трубку, що веде до теплообмінника.
2. Від'єднайте роз'єми контролера і мікроперемикача.
3. Весь водно-газовий блок кріпиться на 2 гвинтах до фланця горілчаного пристрою. Відкрутіть їх викруткою з хрестоподібним шліцом і зніміть вузол.

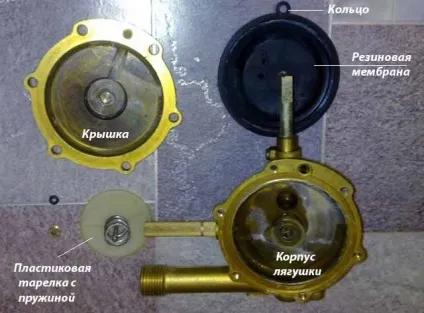

4. Розберіть «жабу» і замініть мембрану, а разом з нею маленьке ущільнювача колечко, показане на фото.

Примітка. Заміну можна зробити і без демонтажу цілого блоку, але виконувати операцію в такому положенні вкрай незручно. Описана технологія розбирання підходить і до інших моделей газових колонок - Нева Люкс 4510, 5611 і так далі.

Іскра є - розпалювання немає

Коли на запальний свічці помітно іскріння, але пальник не діє, потрібно перевірити такі моменти:

• не зрушив чи іскровий електрод щодо сопла;
• чи не вийшла з ладу датчик тяги або перегріву, який розмикає ланцюг електромагнітного клапана;
• не пробиває чи на корпус високовольтний провід;
• не ослабла чи іскра через засмічення свічки або розрядки батарей.

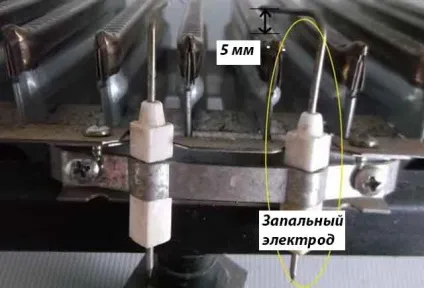

Електрод повинен знаходитися прямо над соплом однієї з секцій пальника на відстані не більше 5 мм від неї. Порушення положення свічки виправляється простим підгином. Іноді ж досить почистити кінець електрода від сажі, щоб потужність іскри збільшилася.

Робота датчиків тяги і перегріву перевіряється способом прямого замикання їх контактів. По черзі поставте перемички на кожен пристрій, включаючи воду на змішувачі. При появі полум'я поміняйте несправний датчик.

Після запуску пальник гасне

Якщо полум'я в колонці справно загоряється разом з появою водорозбору, а через 5-10 секунд гасне, то причини можуть бути такі:

• не спрацьовує датчик іонізації (не фіксує загоряння палива);
• немає тяги в димоході, чому перегрівається відповідний датчик і розмикає електричний ланцюг;
• встановлений максимальний нагрів при малій витраті води, від чого її температура швидко досягає 90 ° С і спрацьовує датчик перегріву.

Останні 2 несправності не залежать від водонагрівача і усуваються користувачем в індивідуальному порядку. Іноді ефект загасання створює занадто розтягнута мембрана: в перший момент після подачі води вона переміщує шток, а при нормалізації тиску в трубі знову відпускає.

Датчик полум'я відмовляє з трьох причин:

Трапляється й зворотна ситуація: кран ГВС перекритий, а працює пальник. Тут у наявності заклинювання штока, яке усувається шляхом розбирання і чищення водно-газового блоку.

Як усунути слабкий нагрів

Причини у цього явища дві: засмічення сопел пальника і відкладення в трубках теплообмінника. У першому випадку помітна зміна синього кольору полум'я на жовте або червонувате, газогорелочное пристрій починає коптити. Для усунення бажано викликати майстра газової служби, але при необхідності можна впоратися і самостійно:

1. Перекрийте подачу газу.

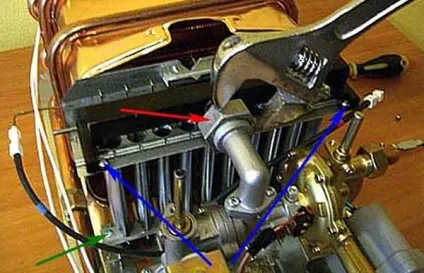

2. Демонтувати пальник, відвернувши притискну гайку на газопроводі і 4 гвинта, зазначених нижче не фото.
3. Продуйте вузол доступним способом від пилу, а потім промийте слабким мильним розчином.
4. Висушіть пристрій і зберіть колонку в зворотній послідовності.

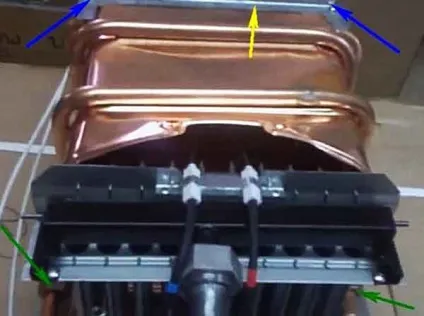

Якщо пальник діє справно, але вода не нагрівається, то потрібно промити теплообмінник. Заводом - виробником передбачено спрощений демонтаж елемента: злийте воду з колонки, відкрутіть дві сполучних гайки на трубках (на фото показані зеленими стрілками) і 2 кріпильних гвинта зверху. Після цього занурте теплообмінник в відро з розчином лимонної кислоти (100 грам на 1 літр води) і дочекайтеся, поки він роз'їсть накип. Після ретельного промивання і просушування встановіть елемент на місце.

Порада. Коли встановлю¹те теплообмінника бажано поміняти гумові прокладки, що знаходяться всередині накидних гайок.

висновок

Не можна сказати, що самому виконати ремонт газової колонки Нева - нереально або неприпустимо. З часто зустрічаються несправностями, описаними вище, ви й справді можете впоратися самостійно, причому без якихось особливих інструментів. При цьому слід пам'ятати, що водонагрівач відноситься до обладнання, що використовує, вимагає обережного і грунтовного підходу.
