Пристрій і принцип роботи зварювального трансформатора

Зварювальний трансформатор є основним пристроєм, який забезпечує живлення для зварювального процесу. Як правило, тут використовується понижуючий принцип дії, так як напруга, що подається з мережі, виявляється занадто великим, тому його потрібно знизити до потрібного значення. Природно, що для кожного процесу зварювання, в залежності від особливостей матеріалів, може знадобитися свої особливості параметрів трансформатора, які повинні відобразитися в принципі дії, і як наслідок, в конструкції. Всі зміни стосуються переважно параметрів і їх регулювання. Тут потрібен делікатний підхід, так як багато речей, такі як зварювання тонкого металу, передбачає точну настройку параметрів, щоб не перепаліть заготовки, тому, пристрій зварювального трансформатора повинно забезпечувати всі необхідні для цього умови.

Деякі моделі мають практично однаковий набір функцій і складаються з одних і тих же деталей, так що відрізняються тільки розмірами. Це допомагає створювати однотипні пристрої, які будуть мати різний діапазон регулювання по максимальному струму і напруги. Це ж визначає, з якими діаметрами електродів може вестися робота. У трансформаторі може бути ще і випрямляч, який буде перетворювати змінний струм з мережі в постійний, який забезпечує зварювання більш високої якості. Схема зварювального трансформатора тоді містить ще додатковий пристрій.

В інших випадках, незважаючи на виконання одних і тих же функцій, пристрій може помітно відрізнятися, так як принцип регулювання напруги є різним. Сам процес може здійснюватися:

• За рахунок зміни відстані між первинною і вторинною обмоткою, так як одна з них є рухомий;
• Завдяки рухливому шунту, який змінює відстань зазору;
• Спеціальної секційної обмоткою, яка має зовсім інший принцип намотування, ніж в попередніх варіантах.

Для самих користувачів регулювання, незалежно від варіанту, все одно залишається справою повороту ручки, але всередині трансформатора будуть абсолютно різні речі. Все це робиться для збільшення коефіцієнта корисної дії, створення більш компактних розмірів, при збереженні параметрів потужності, і інших речей.

Також в пристрої є різноманітні додаткові речі, такі як вентиляція, система автоматичного відключення, засоби для переміщення і транспортування. Все це має мало відношення до принципу дії і більше працює на комфорт експлуатації і безпеку. Проте, такі речі також виявляються важливими. Незважаючи на те, що зараз з'явилося багато моделей, які краще старих версій, найчастіше принцип роботи зварювального трансформатора залишається практично однаковим.

Пристрій зварювального трансформатора змінного струму

Щоб простіше зрозуміти пристрій даного вироби, можна розглянути всі на прикладі такого виробу як зварювальний трансформатор ТДМ.

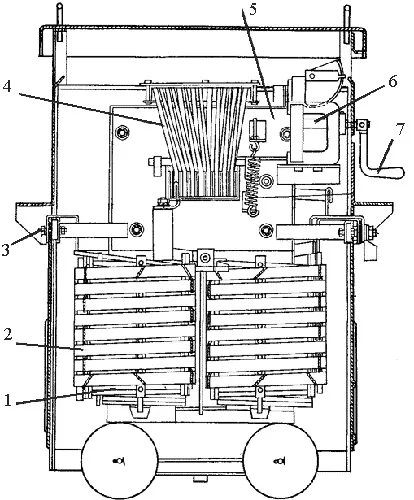

Пристрій зварювального трансформатора змінного струму

1. Первинна обмотка, яка виконується і ізольованого проводу. Саме на неї надходить первинний струм, який йде з мережі.
2. Вторинна обмотка, як правило, на ній відсутня ізоляція. На ній створені повітряні канали, які допомагають кращому процесу охолодження даного елемента;
3. Рухома складова замкнутого магнітопровода (він же сердечник трансформатора);
4. Система підвісу пристрою, яка знаходиться всередині корпусу і захищена тим самим від пошкодження;
5. Система управління, яка відповідає за відстані між обмотками трансформатора і збільшенням, або зменшення даного повітряного зазору;
6. Рухомий гвинт управління повітряним зазором між обмотками;
7. Рукоять гвинта управління.

Але це не єдиний варіант виконання. Пристрій зварювального трансформатора з рухомими обмотками є одним з найпопулярніших. Незважаючи на схожість, в конструкціях можуть бути навіть відносно невеликі відмінності, які можуть вплинути на принцип дії зварювального трансформатора. Стандартної для багатьох підприємств, а також навчальних закладів, де така конструкція є основною навчальної, може вважатися зварювальний трансформатор ТД-500, який має наступну конструкцію:

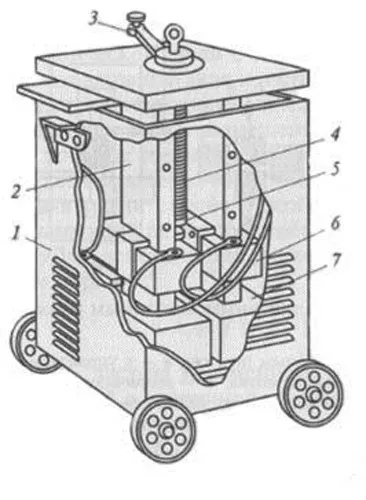

Пристрій зварювального трансформатора ТД-500

1. Корпус трансформатора, який захищає від пошкоджень і зовнішнього впливу всі внутрішні деталі пристрою;
2. магнитопровод;
3. Рукоять управління ходовим гвинтом;
4. Ходовий гвинт, який змінює положення обмоток, в результаті чого змінюється відстань між ними і створюється різна величина повітряного зазору;
5. Ходова гайка, розташована всередині корпусу;
6. Вторинна обмотка, яка є рухомою і на неї надходить вторинна напруга перетвореної величини;
7. Первинна обмотка, яка розташовується нерухомо і первинна напруга, що відповідає тому, яке надходить з мережі, приходить через неї.

Принцип роботи зварювального трансформатора

Якщо розглядати будь-якої зварювальний трансформатор пристрій і принцип дії в ньому, як правило, сильно взаємопов'язані. Більшість моделей має сталевий сердечник, який збирається з пластин однієї товщини і ширини, що дуже важливо для дотримання трансформації напруги. Також обмотки обов'язково повинні бути ізольовані один від одного. Коли трансформатор підключений до мережі і на нього подається електрика, то воно спочатку надходить на первинну обмотку. На ній створюється магнітне поле, за рахунок того, що є витки, укладені за певним принципом. Це поле передається на вторинну обмотку, з урахуванням розсіювання магнітного поля. Ця обмотка може мати відмінне від первинної кількість витків, що залежить від заданих параметрів пристрою, а також знаходиться на певному віддаленні. Завдяки цим умовам, магнітне поле на ній утворює напруга вже інший, більш низькою величини, ніж було на первинній. Чим далі знаходяться обмотки один від одного, тим вище розсіювання і нижче напруга, але величина струму при цьому зростає. Вторинна обмотка одним своїм кінцем виходить на Електродотримачі, до якого і приєднується присадний матеріал, а другим - на затиск, який приєднується до заготівлі для створення електричного кола.

Пристрій і робота зварювального трансформатора заснована на зміні параметрів перетворення струму. У деяких моделях стоять датчики відключення, які стежать за температурою, параметрами струму і напруги і якщо вони досягають критичних значень, то вони просто відключають пристрій від мережі автоматично.
