Пристрій і принцип роботи вітрогенератора, електрика в будинку

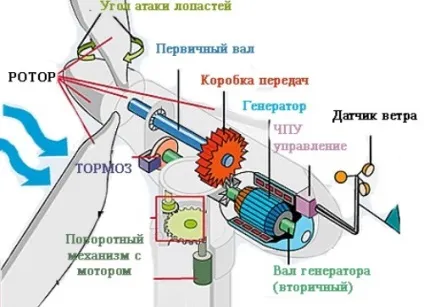

Як влаштований вітрогенератор
Будь вітрогенератор складається з таких компонентів як;
- генератор, який виробляє змінний струм, і в подальшому перетворюється в постійну напругу, призначене для зарядки акумуляторів. Від швидкості вітру залежить і потужність генератора; - лопаті, призначені для передачі обертання до валу генератора через редуктори і стабілізатори швидкості обертання ротора генератора;
- щогла вітряка повинна мати достатню висоту. Чим вище знаходяться лопаті, тим більше вони отримають енергії вітру.
Також в пристрій вітрогенератора входять;
- контролер, необхідний для перетворення змінної напруги йде з генератора, в постійну напругу і подальшої зарядкою акумуляторів. Контролер керує поворотом лопатей, і контролюють напрямок вітру;
- акумулятори накопичують електроенергію, щоб використовувати її при невеликому вітрі або його відсутності. Батарея також добре стабілізує електроенергію, отриману від генератора;
- датчик напрямку вітру допомагає лопатей «зловити» вітер;
- АВР являє собою пристрій автоматичного перемикання між вітрогенератором і іншими джерелами електроенергії, наприклад електромережею, генератором, сонячними панелями;
- інвертор призначений для перетворення постійного струму, що надходить з акумуляторів, в змінну напругу для домашньої електромережі. Інвертори можуть поділятися за типом синусоїди для різних споживачів електроенергії.
- Інвертор модифікованої синусоїди на виході видає квадратну синусоїду, призначену для не вимогливих споживачів до якості мережі - це тени, накальную лампи освітлення.
- Інвертори з чистою синусоїдою за якістю вихідної напруги підходять навіть для самих вимогливих споживачів електроенергії.
- Інвертори трифазного напруги призначені для трифазних мереж.
- Мережевий інвертор працює без акумулятора і здатний до висновку електроенергії в загальну мережу.
Принцип дії вітрогенератора
Принцип роботи вітрогенератора побудований на перетворенні кінетичної енергії сили вітру в енергію обертання валу генератора. Для вертикальних вітрогенераторів, вертикальна вісь з'єднана з вертикальним ротором. Генератор і ротор розташовані внизу конструкції. Лопаті закріплені у вертикальній осі.
Обертаючись, лопаті змушують обертатися ротор генератора, який починає виробляти змінний і нестабільний струм. Це ток йде на контролер, який перетворює його в постійну напругу і заряджає акумулятори. З акумулятора харчування йде на інвертор, призначення якого перетворення постійного струму в змінний напругою 220 В або 380 В, яке надходить до споживачів електроенергії.
Схеми роботи вітрогенераторів
Варіантів роботи вітрогенератора може бути кілька:
- Автономна робота вітрогенератора.
Автономна робота вітрогенератора
- Така спільна робота вважається дуже надійним і ефективним способом автономного електропостачання. При відсутності вітру, працюють сонячні батареї. Вночі, коли не працюють сонячні батареї, акумулятор заряджається від вітрової установки.

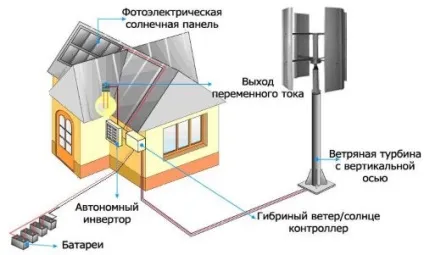

Паралельна робота вітрогенератора з сонячними панелями
- Вітрогенератор також може працювати паралельно з електромережею. При надлишку електроенергії, вона надходить в загальну мережу, а при нестачі її споживачі електроенергії працюють від загальної електромережі.
Паралельна робота вітрогенератора з електромережею
Вітряні генератори можуть прекрасно працювати з будь-якими видом автономного електропостачання та загальної електромережею. Створюючи при цьому єдину систему енергопостачання.
