Припуск на механічну обробку включає основний, а також додаткові припуски, що враховують відхилення форми поковки. Величини припусків призначаються на одну сторону номи-нального розміру поковки.

4.3.1 Основні припуски на механічну обробку

Основні припуски на механічну обробку поковок в за-лежно від вихідного індексу, лінійних розмірів і шерохова-тости поверхні встановлюються по табл. 1.5.

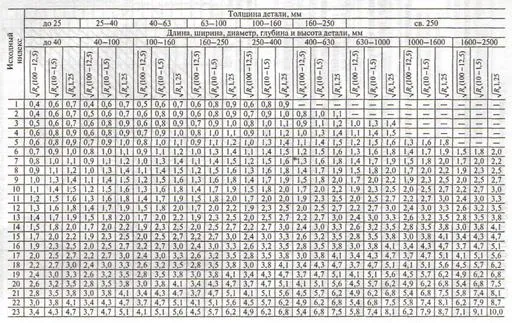

Таблиця 1.5 - Основні припуски на механічну обробку (на сторону), мм

4.3.2 Додаткові припуски на механічну обробку поковок

Додаткові припуски враховують зміщення поковки, зігнутість, відхилення від площинності і прямолінійності, міжцентрової і міжосьового відстаней, кутових розмірів і визначаються виходячи з форми поковки і технології її виготовлення.

Ø Зсув по поверхні роз'єму штампів встановлюється по таблиці 1.6 в залежності від класу точності поковки Т, форми роз'єму штампа і маси поковки.

Ø Вигнутість і відхилення від площинності і прямолінійності залежить від класу точності і найбільшого розміру поковки і визначаються за таблицею 1.7.

Ø Додаткові припуски на відхилення міжосьової відстані (якщо в поковки є отвір) беруться за таблицею 1.8.
