Основний захист людського організму від небезпечної напруги і дії електричного струму в побутових і силових електричних мережах - це установка пристрою захисного відключення. Крім цього, УЗО використовується для захисту електропобутових приладів від аварійних режимів роботи в побутових і силових мережах постійного і змінного синусоїдального струму. Але дуже часто воно спрацьовує і побутовому споживачеві цікаво, чому відключається УЗО на вводі або постійно спрацьовує УЗО.
Принцип дії і роботи УЗО
Сума струмів, які входять в ділянку, повинна дорівнювати струмів, які виходять. Це головний принцип роботи даного апарату захисного відключення. Причина відключення УЗО на електроживлення - це те, що струми, які виходять з ділянки електричної мережі, не рівні струмів, які входять в цю мережу. Ця різниця називається величина струму витоку або ж диференційний струм. Векторна сума струмів в фазному провіднику (I1) повинна дорівнювати струмів в нульовому робочому провіднику (I2). За величиною вони однакові, але у напрямку різноспрямовано і тим самим компенсують один одного і ЕРС (електрорушійна сила) відсутній. Якщо ці струми не рівні, значить, різниця між ними є і це струм витоку. Він в свою чергу створює ЕРС і воно в свою чергу через соленоїд впливає на відключає механізм і УЗО відключається.
Мотивація установки УЗО. Небезпечний для людського організму електричний струм

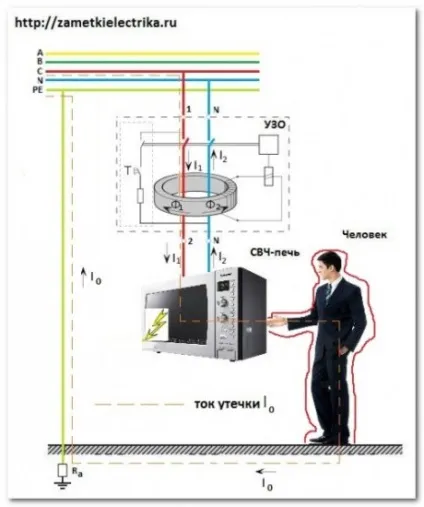

На рис.1 нормальний режим це I1 = I2. Коли людина стосується оголеного дроту, то виникає диференційний струм IΔn. Якщо порахувати струм, який буде проходити через людину, то вийде I = 230 / Rч. А, де 230 В напруга побутової електричної мережі, Rч - опір людини. Хоча у кожної людини ця характеристика індивідуальна, але прийнято вважати його приблизно 1 кОм (1000 Ом). У підсумку отримуємо 230/1000 = 23 мА. Необхідно відзначити, що поріг чутливості у людини починається з 0.6 - 1.5 мА. При цьому струмі у людини відчутне роздратування. При струмі в 10 - 15 мА у людини відбувається судома м'язів, і даний струм називають неотпускающий. В даному випадку людина не може самостійно відпустити оголений провід, якщо він за нього взявся. При струмі 90 - 100 мА виникає фібрілляціонние струм. При такому струмі серцеві м'язи хаотично скорочуються, і через кілька секунд відбувається зупинка серця. Безпечний для людини струм вважається 2 мА при проходженні його більше 10 с, а якщо більше 120 с, то безпечний струм 6 мА. Ці струми, а так же час відключення необхідно пам'ятати при виборі УЗО по диференційному струму, щоб розуміти, що буде з вами, якщо ви потрапите під небезпечна напруга. З цих причин пам'ятайте, якщо вимикається УЗО водонагрівача, то воно рятує вас як мінімум від неприємних відчуттів.
Вибір УЗО в залежності від струмів витоку
Якщо вимикається УЗО одночасно з автоматичним вимикачем, то причиною несправності може бути як диференційний струм, так і максимальні струми, які виникають при короткому замиканні.
Причини появи струму витоку
Необхідно добре розуміти, що присутність струму витоку - це аварійний режим роботи або несправності в електричних мережах побутового призначення або неполадки в електропобутових приладах. Причини виникнення цього струму досить поширені. Основні причини виникнення струму витоку це дотик людини до оголеного проводу, перебіг його через деформовану ізоляцію кабелю або через струмопровідний елемент. Наприклад, причина відключення УЗО на водонагрівачі це може бути струм витоку через воду. Ізоляція кабелю ушкодилася, волога потрапила на оголений провід і по ньому пішов струм. Цього струму якраз і не вистачає для того, що б різниця вхідних і вихідних струмів дорівнювала 0 (нулю) і захист відключає аварійну ділянку. Якщо це водонагрівач Термекс, відключається УЗО даного прібора.Вода так само може бути причиною, чому відключається УЗО на насосі перекачує різні рідини.

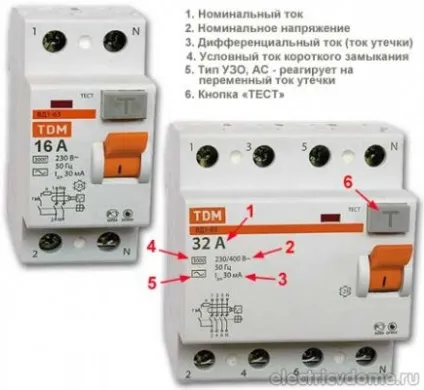

Типи і види УЗО; візуальне і технічне позначення
розділи УЗО
- Напруга побутової та силової мережі 220/380 В.
- За кількість полюсів. Якщо однофазне навантаження в силовий мережі, то УЗО необхідно встановлювати двухполюсное, якщо трифазна навантаження, то чотирьох полюсное.
- За номінальному робочому струму. Величина номінальних (робочих) струмів для УЗО така ж, як і для автоматичних вимикачів, це 16, 25, 32, 40, 63, 80 А.
- За диференціального струму (струм витоку), на величину якого орієнтується пристрій захисного відключення 10, 30, 100, 300, 500 мА.
По виду струму витоку, який в свою чергу поділяється на:
- Змінний електричний синусоїдальний і пульсуючий струм. Тип УЗО для даного струму «АС». Пульсуючий струм присутній в регульованих світильниках і лампах, в пральних машинах у яких регулюється швидкість.
- Змінний і постійний електричний пульсуючий, тип УЗО «А». Даний тип пристроїв захисту рекомендується застосовувати там, де є побутова електроніка, мікрохвильова піч, комп'ютер, телевізор і т.д.
- Постійний електричний і змінний, тип УЗО «В». Даний тип пристроїв захисту в основному встановлюється, де є випрямлений струм. У побутових електричних мережах даний тип не використовується.
- Для того, що б дотримувалася селективність при установці 2-х і більше апаратів захисту в побутових і силових електричних мережах застосовують УЗО з витримкою часу розчеплення, це тип УЗО «S». Цей тип УЗО використовується в мережах, де застосовується АВР (автоматичне введення резерву), а тип «G», в тих же мережах, але має меншу витримку за часом.
Спрацювання УЗО, причини основні і додаткові
Найпоширеніші причини спрацювання ПЗВ на бойлері електролюкс або водонагрівачі, це несумлінний завод виробник або різні види неполадок в електричній мережі. Якщо відключається УЗО на водонагрівачі, то необхідно ще раз включити його. Якщо електроприлад працює і ПЗВ не відключає, значить був короткочасний струм витоку. Далі необхідно скористатися кнопкою «Тест». Вона імітує аварійний режим роботи.
- Необхідно відключити автомати, які включені в мережу спільно з УЗО і визначити, чому відключається УЗО. Одночасно з цим від'єднуємо нульові робочі провідники. Після того, як їх від'єднали, включаємо УЗО. Якщо воно не відключилася, значить, натискаємо на кнопку «Тест». Якщо після натискання «Тест» УЗО спрацювало, значить воно справно. Необхідно відзначити, що перевірка працездатності пристрою захисного відключення необхідно перевіряти не рідше 1 раз на місяць шляхом натискання на кнопку «Тест».
- Якщо під час підключення спрацьовує УЗО без навантаження, значить воно вийшло з ладу або в місці його установки існують струми витоку. Якщо воно справно, то треба розібратися, чому спрацьовує УЗО без навантаження. В даному випадку, якщо від нього підключено кілька автоматів, то відразу всіх їх відключаємо. Потім визначаємо, чому вимикається УЗО і по черзі включаємо автоматичні вимикачі і визначаємо аварійну ділянку електричної мережі.
Основні види підключення ПЗВ

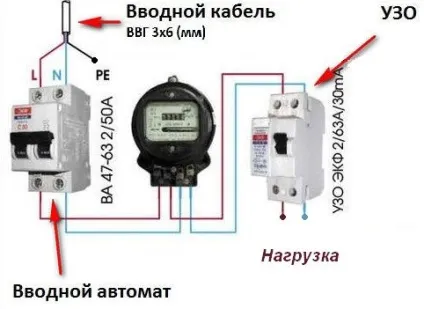

Підключити УЗО зможе будь-який електромонтер, що має як мінімум 3-й розряд електромонтера. Схема підключення написана на самому пристрої і там немає нічого важкого. Єдине що треба зробити перед монтажем, це враховувати нюанси при включенні в мережу і правильно вибрати кількість відхідних автоматів на одне УЗО. Можна встановити один пристрій захисту на всю квартиру в поверховому щитку, якщо це багатоквартирний будинок, як показано на рис.3. Можна встановити окремо на розеткову мережу і освітлювальну, якщо вистачає місце для монтажу. Це буде найкращим варіантом для квартири. При монтажі і виборі УЗО необхідно враховувати номінальний (робочий) струм, який повинен бути на один щабель вище номінального струму автомата, який стоїть після захисного пристрою. Наприклад, якщо автомат на 25 А, то перед ним необхідно встановити УЗО з робочим струмом на 32 А і т.д. Якщо це приватний будинок, то краще розглянути наступну комплектацію, одне УЗО і один автомат, якщо автоматів не багато.
Один пристрій захисту і кілька автоматичних вимикачів
Якщо, наприклад, в будинку стоїть багато автоматів (один автомат = одна кімната, або = один електропобутової прилад), то в даному випадку розміри електрощита можуть бути величезними. З цих причин краще скомплектувати електрощит так, під одне УЗО встановити кілька автоматів, але не більше 5. У даному випадку необхідно правильно розрахувати номінальний струм захисного пристрою щодо відходять автоматів так, щоб їх сума не перевищувала робочого струму пристрою захисного відключення. Наприклад, що відходять автомати Ва1 16 А, Ва2 16 А, Ва3 32 А, сума 16 + 16 + 32 = А. Значить УЗО має бути на номінальний струм не менше 64 А, і знаючи лінійку номінальних струмів оптимальний варіант пристрій захисного відключення на номінальний ток на 63 А.
Як видно на рис. 4 нічого складного при підключенні немає, але в деяких випадках, цікаво буде знати, чому спрацьовує УЗО на водонагрівачі Арістон, якщо побутова мережа і пристрій захисту знаходяться в задовільному і робочому стані. Коли спрацьовує УЗО, причини можуть бути в його неправильному підключенні.
Основні види неправильного підключення ПЗВ, нульового робочого та захисного провідника
Тільки правильно вибраний пристрій захисного відключення і правильне його підключення захистить людину в разі аварії від небезпечного впливу електричного струму.
