Правила охорони електричних мереж.

Розвиток житлово-побутового та дорожнього будівництва, реконструкція підземного і дорожнього господарства існуючих міст при одночасно великий доступності та вразливості ліній електропередачі створює постійну загрозу і можливість їх пошкодження під час виконання робіт. Якщо розподільні пристрої, електромережі розподільних пунктів і трансформаторних підстанцій розміщені в закритих приміщеннях, замкнені і доступні лише вузькому колу осіб, а робота в них регламентується правилами, то траси повітряних і кабельних ліній доступні багатьом організаціям, які проводять різні види робіт.

При експлуатації електричних мереж повинні строго дотримуватися правила охорони електричних мереж і контролюватися їх виконання.

Охорона електричних мереж і контроль виконань правил охорони здійснюється експлуатуючими підприємствами і організаціями, у віданні яких знаходяться електричні мережі.

Організація, що експлуатує електричні мережі, повинна інформувати підприємства і організації, що знаходяться в районі проходження ліній електропередачі про вимоги правил охорони електричних мереж.

Для забезпечення схоронності електричних мереж, створення нормальних умов експлуатації, запобігання нещасним випадкам відводяться земельні ділянки, встановлюються охоронні зони мінімально допустимої відстані від електричних мереж до будівель і споруд земної та водної поверхні, прокладаються просіки у лісових масивах і зелених насадженнях.

Охоронні зони електричних мереж встановлюються:

уздовж повітряних ліній електропередачі - у вигляді земельної ділянки і повітряного простору, обмежених вертикальними площинами, віддаленими по обидві сторони лінії від крайніх проводів, при не відхиленому їх положенні на відстані, що залежать від напруги лінії.

Клас напруги, кВ

уздовж переходів повітряної лінії через водойми - у вигляді повітряного простору над водною поверхнею водойм, обмежених вертикальними площинами, віддаленими по обидві сторони лінії від крайніх проводів, при їх не відхиленому положенні для судноплавних водойм на відстані 100 метрів, для не судноплавні - на відстані передбаченому для встановлення охоронних зон уздовж повітряної лінії.

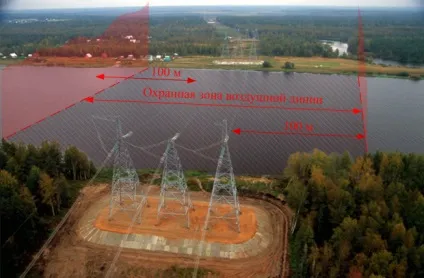

Малюнок. Охоронна зона ПЛ уздовж переходу через судноплавну річку

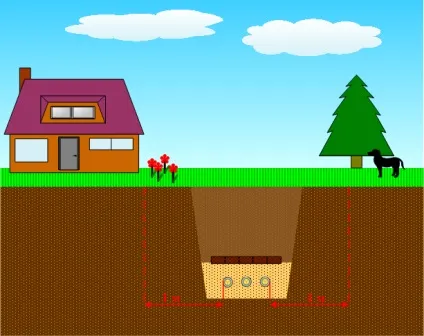

уздовж підземних кабельних ліній - у вигляді земельної ділянки, обмеженої вертикальними площинами, віддаленими по обидві сторони лінії від крайніх кабелів на відстані 1 метра.

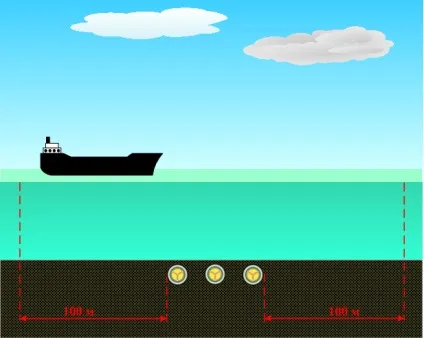

вздовж підводних кабельних ліній - у вигляді водного простору від водної поверхні до дна, обмеженого вертикальними площинами, віддаленими по обидві сторони лінії від крайніх кабелів на відстані 100 метрів.

Земельні ділянки, що входять до охоронні зони електричних мереж, не вилучаються у землекористувачів, використовуються ними для проведення сільськогосподарських та інших робіт з обов'язковим дотриманням правил охорони електричних мереж. Сільськогосподарські роботи в охоронних зонах повітряних ліній виробляються з попереднім повідомленням підприємств, у віданні яких знаходяться ЛЕП.

Плановий ремонт, реконструкція, модернізація ПЛ, що проходить по сільськогосподарських угіддях повинні проводитися за погодженням землекористувачами та, як правило, в період, коли ці угіддя не зайняті сільськогосподарськими культурами. Після виконання зазначених робіт, організація, що експлуатує електричні мережі, повинна привести земельні угіддя у стан, придатний для їх використання за цільовим призначенням, а також відшкодувати землекористувачам збитки, завдані під час виконання робіт.

Уздовж повітряних ліній, периметр підстанцій, уздовж розподільчих пристроїв, що знаходяться в лісових масивах і зелених насадженнях, для підтримки встановленої ширини просік повинна періодично проводитися розчищення від чагарників, обрізка дерев за погодженням з лесоохраннимі організаціями. Таким же чином повинні бути вирубані окремі дерева, що ростуть поза просіки і загрозливі падінням на проводи або опори ЛЕП.

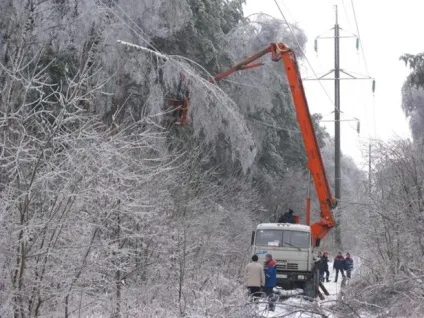

Малюнок. Розчищення траси повітряної лінії

При проходженні ПЛ по території фруктових садів, з насадженням висотою не більше 4 м, вирубка просік не обов'язкова.

Слід уникати вирубки лісозахисних насаджень, розташованих уздовж залізниць і водних просторів.

Антикорозійні покриття металевих деталей електроустановок повинні відновлюватися в міру необхідності за розпорядженням технічного керівника енергооб'єкта.

ПЛ напругою понад тисячі вольт, схильних до інтенсивного утворення ожеледі, повинна здійснюватися плавлення ожеледі електричним струмом.

На ділянках ЛЕП, схильних до інтенсивного забруднення, повинна застосовуватися спеціальна або посилена ізоляція і при необхідності виконуватися чистка ізоляції, заміна забруднених ізоляторів.

У зонах інтенсивних забруднень ізоляції птахами і в місцях їх масового гніздування повинні встановлюватися спеціальні пристрої що виключають можливість перекриттів, а також відлякують птахів і не загрожують їхньому життю.

Організацією, що експлуатує електричні мережі, повинні міститися в справному стані:

сигнальні знаки на берегах у місцях перетину повітряного або кабельної лінії з судноплавної або Сплавний річкою, озером, водосховищем, каналом;
пристрою світловідбивання, встановлені на опорах або проводах ВЛ;

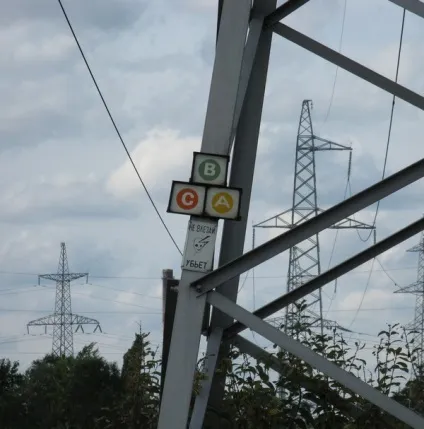

постійні знаки, встановлені на опорах, огорожах і конструкціях, відповідно до проекту і нормативно-технічних документів.

У місцях перетину ПЛ з автомобільними дорогами, по яких передбачається пересування транспортних засобів з висотою більше 3 м, повинні встановлюватися дорожні знаки, що вказують допустиму висоту транспорту, що рухається з вантажем.

Організація, що експлуатує електричні мережі, повинна стежити за справністю:

дорожніх знаків, огороджень, габаритів, що встановлюються на перетинах ПЛ з автомобільними дорогами;
дорожніх знаків, встановлюваних на перетинах ПЛ 330 кВ і вище з автомобільними дорогами, що забороняють зупинку транспорту в охоронних зонах цих ПЛ.

Установка і обслуговування зазначених знаків виробляються організацією, у віданні якої знаходяться автомобільні дороги.

В охоронних зонах електричних мереж без письмової згоди підприємств, у віданні яких перебуває ці мережі, забороняється:

виробляти будівництво, капітальний ремонт, реконструкцію або знесення будь-яких будівель і споруд;
здійснювати будь-якого роду гірські, вантажно-розвантажувальні, днопоглиблювальні, землечерпальні, вибухові, меліоративні роботи;

провадити земляні роботи на глибині понад 0,3 м, а на оре землях на глибині понад 0,45 м, а також планування грунту.

Підприємства, організації, установи, що отримали письмову згоду на ведення зазначених робіт в охоронних зонах електричних мереж, зобов'язані дотримуватися всі умови, що забезпечують збереження цих мереж.

Забороняється в охоронних зонах проводити будь-які дії, які можуть порушити нормальну роботу електричних мереж, спричинити їх пошкодження або до нещасних випадків. І зокрема:

розміщувати автозаправні станції та інші сховища пально-мастильних матеріалів;
стороннім особам перебувати на території і в приміщеннях електромережних споруд, відкривати двері і люки електромережних споруд;

захаращувати під'їзди і підходи до об'єктів електричних мереж;

накидати на дроти, опори і наближати до них сторонні предмети, а також підніматися на опори;

влаштовувати будь-якого роду звалища;

складувати корми, добрива, солому, торф, дрова та інші матеріали;

розпалювати полум'я;

підніматися на малих літальних апаратах;

проводити роботи ударними механізмами;

скидати тяжкості масою понад 5 тонн;

влаштовувати спортивні майданчики для ігор, стадіони, ринки, зупинки, громадського транспорту, крім залізничного;

влаштовувати стоянки всіх видів машин і механізмів.

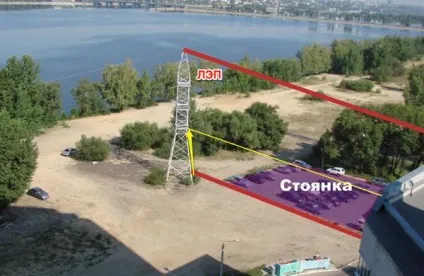

Малюнок. Стоянка в охоронній зоні ПЛ

Матеріали фактичного положення ЛЕП, оформлені в установленому порядку, повинні бути передані в органи місцевого самоврядування для нанесення їх на відповідні карти землекористування.

Органи місцевого самоврядування видають відомості про місцезнаходження ЛЕП зацікавленим підприємствам, організаціям і установам.

При збігу охоронної зони ЛЕП з охоронними зонами інших об'єктів (смугою відведення землі для залізних або автомобільних доріг, охоронними зонами трубопроводів, ліній зв'язку, інших ЛЕП) проведення робіт, пов'язане з експлуатацією цих об'єктів, здійснюється зацікавленими підприємствами, організаціями та установами за погодженням між ними .

Працівникам підприємств, у віданні яких знаходяться електричні мережі, надається право безперешкодного доступу в установленому порядку до об'єктів мереж, розташованих на території інших підприємств, організацій і установ для їх ремонту та технічного обслуговування.

Підприємства, організації, установи і громадяни, в охоронних зонах електричних мереж і поблизу них зобов'язані виконувати вимоги працівників підприємств, у віданні яких знаходяться електричні мережі.

Підприємства, у віданні яких знаходяться електричні мережі, мають право призупинити роботи, що виконуються іншими підприємствами, організаціями, установами або громадянами в охоронних зонах мереж з порушенням вимог правил охорони електричних мереж.

Посадові особи і громадяни, винні в порушенні вимог правил охорони електричних мереж, притягаються до відповідальності у встановленому порядку.
