Позначення радіодеталей на схемі

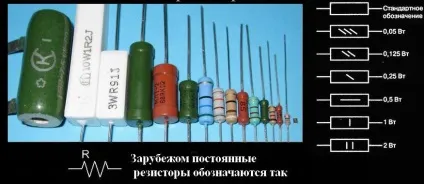

Найпоширенішим радіокомпонентів в схемах є резистор. Вони бувають постійні, змінні (можна регулювати опір за допомогою ручки) і підлаштування (регулювання опору здійснюється за допомогою гвинтика) і позначаються на схемах наступними умовними позначеннями

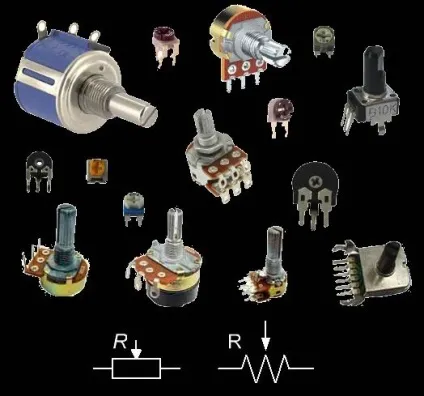

Змінні і підлаштування резистори позначаються в схемі наступним чином:

Конденсатори бувають полярні і неполярні, в полярних в позначенні на схемі додається плюс, так як він призначений для застосування в ланцюгах постійного струму, а неполярні зазвичай використовуються в ланцюгах з змінним струмом. Також як і резистори конденсатори бувають постійні, змінні і підлаштування. Вони мають певну ємність в мікрофарадах і розраховані на певну напругу в вольтах. Все це зазвичай написано на корпусі конденсатора.

Позначення транзисторів в радіо-схемах

Транзистор радіоелемент виготовлений на основі напівпровідникового кристала, що має в основному три висновки (іноді більше) і призначена для генерування і посилення електричних коливань. Транзистори бувають біполярні і польові. Біполярні транзистори бувають N-P-N і P-N-P їх умовне зображення представлено на малюнку:

Польові або уніполярні транзистори позначаються трохи інакше:
