Позначення на кресленні

Команди для проставляння позначень (а також деякі інші) знаходяться на панелі інструментів Позначення (рис. 2.50). Ця панель викликається, як і інші, клацанням на однойменній кнопці компактної панелі.

Мал. 2.50. панель Позначення

Для створення елементів оформлення призначені наступні кнопки.

Мал. 2.51. Приклади позначення шорсткості в КОМПАС

База - призначена для створення позначення бази на кресленні. Кнопка недоступна, якщо документ порожній. Система автоматично відстежує наявні в кресленні бази, виходячи з чого, самостійно підбирає букву для позначення.

Лінія-виноска - дозволяє створювати на кресленні довільну кількість ліній-виносок (рис. 2.52, а).

Знак таврування - дозволяє створити лінію-виноску для позначення таврування (рис. 2.52, б).

Знак маркування - дає можливість розмістити на кресленні лінію-виноску з позначенням маркування (рис. 2.52, в).

Знак зміни - дозволяє позначити зміни (рис. 2.52, г).

Позначення позицій - команда, без якої не обійтися при створенні складального креслення. Вона дозволяє розміщувати на кресленні позначення позицій, при цьому система автоматично стежить за нумерацією. Відображення позиційної виноски можна налаштовувати на вкладці Параметри панелі властивостей (рис. 2.53). Ви можете змінювати тип стрілки (точка, стрілка або без стрілки), напрямки полки і тексту щодо базової точки, а також вибирати тип форми (рис. 2.54). Прапорець Полка служить для управління відображенням полки позиційної лінії-виноски.

Мал. 2.52. Варіанти ліній-виносок: довільна (а), знак таврування (б), маркування (в), позначення зміни (г)

Кнопки Лінія-виноска, Знак таврування, Знак маркування і Знак зміни на панелі Позначення об'єднані в одну групу.

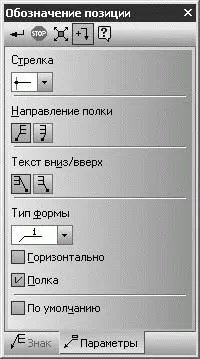

Мал. 2.53. Параметри відображення позиційної лінії-виноски

Мал. 2.54. Форми відображення позначення позицій: простий текст (а), відкритий текст (б), коло (в), шестикутник (г), коло з роздільником (д)

Допуск форми - дозволяє вставити в креслення допуск форми і розташування поверхні.

Лінія розрізу - дає можливість створювати просту або ступінчасту лінію розрізу на кресленні. Літерне позначення розрізу встановлює система. При цьому вона не використовує букви, які вже зайняті для позначення баз або інших розрізів.

Стрілка погляду - дозволяє будувати стрілку, що вказує напрямок погляду.

Виносної елемент - створює на зображенні позначення виносного елемента (коло з лінією-винесенням). Зверніть увагу, ця команда створює лише позначення виносного елемента! Саме зображення, яке потрапило в межі, охоплені цим позначенням, ви повинні креслити самі (за винятком зображень асоціативних видів).

Після завершення виконання команд Лінія розрізу, Стрілка погляду або Виносний елемент запускається команда створення нового виду в кресленні і, відповідно, його позначення. Це звичайний текстовий об'єкт, до складу якого входить буквене позначення виду, знак «розгорнуто» або «повернуто», масштаб і кут повороту вигляду, номер листа і позначення зони. Особливість позначення виду полягає в тому, що воно асоціативно пов'язано з тим видом, на який вказує. Розмістивши локальну систему координат, після завершення формування лінії розрізу, перетину, стандартний вигляд стрілкою або виносного елемента ви можете приступати до створення зображення цього виду.

Більшість розглянутих команд використовується в прикладі, наведеному в кінці розділу.

Ви напевно помітили, що я описав не всі команди панелі інструментів Позначення. Причина полягає в тому, що на цій панелі є кілька команд, які пов'язані з позначеннями.

Введення тексту - служить для створення текстових написів на кресленні або фрагменті. При оформленні тексту ви можете вибирати будь-який шрифт, встановлювати міжрядковий і міжсимвольної інтервали, задавати вирівнювання тексту, вставляти в текст різні символи, спецзнаки, використовувати дробу, верхні / нижні індекси і ін. Всі перераховані параметри налаштовуються на панелі властивостей.

Введення таблиці - дозволяє помістити на креслення таблицю. Після вказівки точки прив'язки таблиці в документі (верхнього лівого кута розміщується таблиці) з'явиться вікно створення нової таблиці (рис. 2.55). У ньому можна задати кількість рядків і стовпців, а також їх розміри. Щоб змінити ширину стовпців, можна просто перетягнути кордону осередків таблиці мишею.

Мал. 2.55. Діалогове вікно Створити таблицю

Осьова лінія по двох точках - будує осьову лінію по двом зазначеним точкам. Особливість цієї команди полягає в тому, що вона автоматично формує виступи (їх величину можна налаштовувати на панелі властивостей) зліва і праворуч від зазначених точок. Таким чином, осьова добре «лягає» на об'єкт, і її не потрібно додатково розтягувати.

Автоосевая - також створює осьову лінію. Її перевага перед кнопкою Осьова лінія по двох точках полягає в тому, що вона розпізнає тип вказаного користувачем об'єкта, в залежності від чого пропонує оптимальний спосіб побудови осьової. Наприклад, при вказівці окружності команда без будь-яких додаткових налаштувань створить осі симетрії цієї окружності. При послідовному вказівці двох паралельних відрізків осьова лінія буде розміщена посередині між ними і т. Д.

Позначення центру - призначена для позначення центру кіл, дуг, еліпсів, прямокутників тощо. За замовчуванням позначення центру формується у вигляді двох пересічних осей. Можна також вказувати центр однією віссю або точкою.

Хвиляста лінія - дозволяє автоматично створити хвилясту лінію обриву по двом зазначеним крайніх точках.

Лінія з зламами - становить одну групу з попередньої кнопкою і дозволяє будувати на кресленні лінію обриву з зламами.
