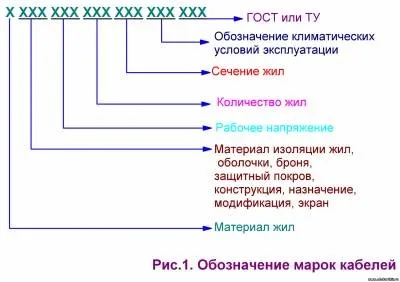

Приклади розшифровки силових кабелів.

ВВГ -1,5-2 - мідний силовий кабель в полівінілхлоридної ізоляції в ПВХ оболонці, має антикорозійний захисний шар, у якого дві жили мають перетин 1,5 мм².
АВБбШв (1) 4х150 ож: силовий кабель з алюмінієвими жилами в ПВХ ізоляції, броньований двома сталевими оцинкованими стрічками без пом'якшувальною подушки, оболонка має вигляд захисного ПВХ шланга. Кабель розрахований на номінальну напругу до 1 кВ, має чотири однодротових жили по 150 мм² кожна.
ВЕВГ - 6 - 1х16 (ож) - силовий кабель в полівінлхлорідной ізоляції, екранований, покрив з анітікоррозійного матеріалу, розрахований на номінальну напругу 6 кВ і має одну Одножильні жилу перерізом 16 кв. мм.

Приклади розшифровки марок контрольних кабелів.

КСБГ -4х1,5 + 1х1,0 - контрольний кабель в свинцевій оболонці, броньований, покриття антикорозійним, має чотири жили перерізом 1,5 квадратних міліметрів і одну - в 1кв. мм.
АКВВГ - контрольний кабель з алюмінієвими жилами в полівінілхлоридної ізоляції в ПВХ оболонці, має антикорозійне покриття.

Деякі марки монтажних проводів.

МГШ - монтажний гнучкий багатодротяний провід з поліамідного шовку
МГСЛ - багатодротяний монтажний провід, гнучкий, обплетення зі скловолокна, лакований;
МШДЛ - монтажний однодротяний провід, який має подвійну обмотку з поліамідного шовку;
МГЦСЛЕ - монтажний багатодротяний гнучкий провід, який має плівкову ізоляцію, обмотка і обплетення зі скловолокна, лакований, екранований.

Приклад розшифровки настановних проводів.

ПРТО - провід з мідними жилами в гумовій ізоляції, який має загальну оплетку з просоченої хб пряжі для прокладки в трубах;
ПРД - провід в гумовій ізоляції з мідними жилами в оплетке з хб пряжі, подвійний;

Приклади розшифровки марок обмотувальних проводів.

ПЕЛ - мідний дріт в ізоляції з лакостойкой емалі;
ПЕЛБО - мідний дріт в лакостойкой емалі і в одному шарі обмотки з хб пряжі.

Приклад позначення марок шнурів

ШВВП - силовий шнур з ПВХ ізоляцією в ПВХ захисній оболонці, плоский, кліматичне виконання - У;
ШВП-ВП-Т - шнур силовий в полівінілхлоридної ізоляцонно-захисній оболонці, плоский, армований, обпресувати вилкою, кліматичне виконання - Т;
ШРР-ВП-Т - шнур силовий з гумовою ізоляцією в гумовій захисній оболонці, круглий, армований обпресувати виделкою, кліматичне виконання Т.

Розшифровка проводів, що використовуються для повітряних ЛЕП

СІП - самонесучий ізольований провід в ізоляції із зшитого полетілен, стійкого до дії світла;

СИП-1 - з неізольованою нейтраллю;
СИП-2 - з ізольованою нейтраллю;
СИП-4 - жили мають однаковий перетин;
А - неізольований, що складається з скручених алюмінієвих дротів;
АС - неізолірванний провід, що складається з сталевого сердечника і алюмінієвих дротів.

Позначення деяких марок іноземних кабелів і проводів

Силовий кабель:
N - кабель виготовлений згідно з німецьким стандартом VDE (союз німецьких електротехніків);
Y - Ізоляція з полівінілхлориду;
H - Відсутність в ПВХ-ізоляції галогенів (шкідливих органічних сполук).
M - Монтажний кабель.
C - Наявність мідного екрану.
RG - Наявність броні.
Контрольний кабель:
Y - ПВХ-ізоляція.
SL - Кабель контрольний.
Li - Багатожильний провідник виконаний по німецькому стандарту VDE.
Монтажні дроти.
H - Гармонізований провід (схвалення HAR).
N - Відповідність національному стандарту.
05 - Номінальна напруга 300/500 В.
07 - Номінальна напруга 450/750 В.
V - ПВХ ізоляція.
K - Гнучка жила для стаціонарного монтажу

Приклади розшифровки кабелів іноземного виробництва

NYM - силовий кабель з мідними жилами, ізольовані жили багатожильних кабелів скручені в ПВХ ізоляції, поясна ізоляція з невулканізірованной гумової суміші (одножильні кабелі без поясний ізоляції), оболонка з ПВХ сірого кольору.
