Повнопривідний мопец

Повнопривідний мопец

За зразком американського Рокон, в Пітері був зроблений повнопривідної мотоцикл на базі стаціонарного моторчика потужністю 6,5 конячок. Мотоцикл вийшов простенький, без підвіски, але основне його гідність то що він легкий і може їхати по болоту.

Власне розповідати нічого, все видно на картинках і кресленнях.

Двигун - стаціонарники Lifan, невеликий варіатор, велосипедний гальмо встановлений на проміжному валу. Ланцюги мотоциклетні, колеса від квадроцикла 25 дюймів діаметром.

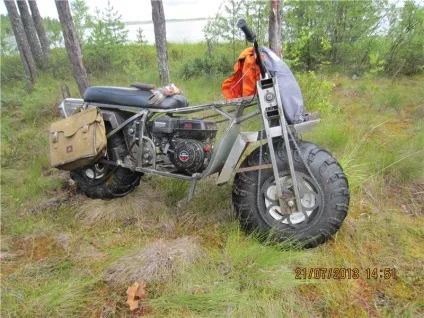

Мопец в природному середовищі існування

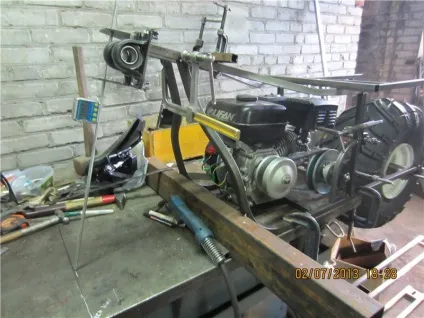

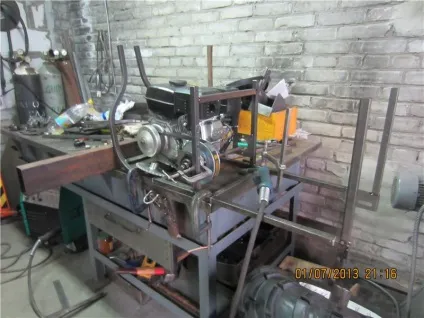

Виставлення вузла перелому і кріплення передньої вилки

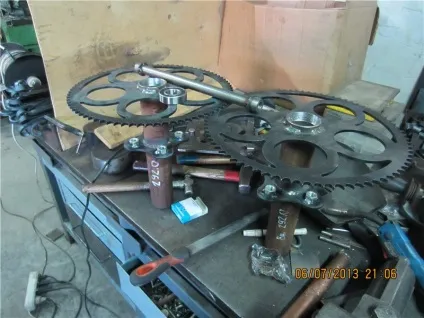

Ступичні вузли і ведені зірочки

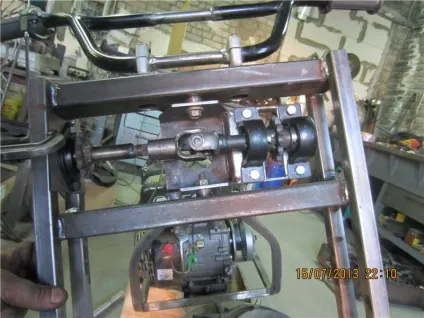

Конструкція вузла перелому

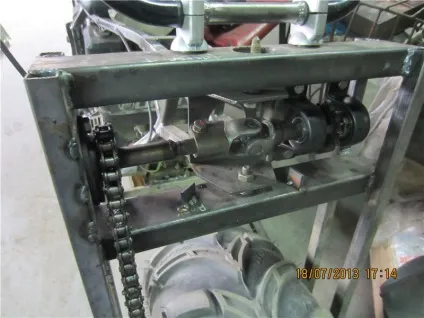

Вона ж з іншого ракурсу

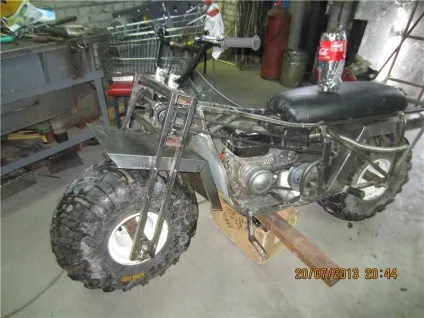

Мотоцикл після пробної поїздки

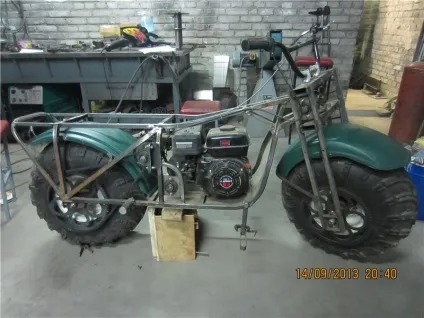

Встановлено нові крила.

Креслення мотоцикла, користуйтеся на здоров'я.

Габаритні розміри і компоновка

Ступичний вузол. Однаковий для переднього і заднього колеса.

Деталі маточини. Токарні та вирізані лазером.

Габарити передньої вилки.

Кронштейни та токарні деталі передньої вилки.

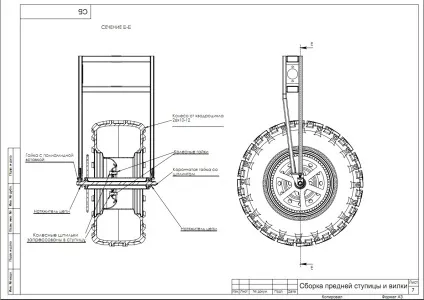

Збірка передньої вилки.

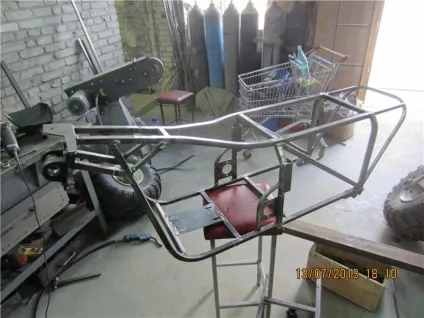

Рама повнопривідного мотоцикла

Кроштейн кріплення передньої вилки.

Натяжители ланцюга і кронштейни рами.

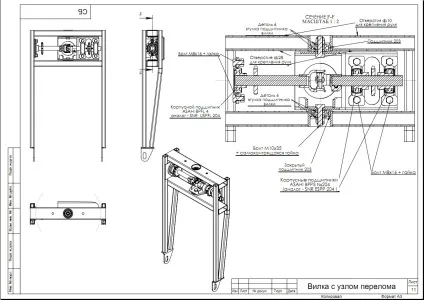

Збірка передньої вилки з вузлом перелому.

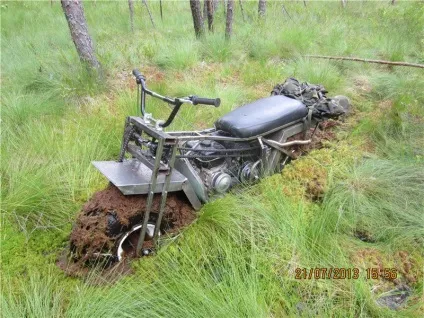

Ну і наостанок, мотоцикл повнопривідний, хоч і володіє непоганою прохідністю по болоту, але засадити його можна :)
