Повітряне опалення приватного будинку - зробіть своїми руками

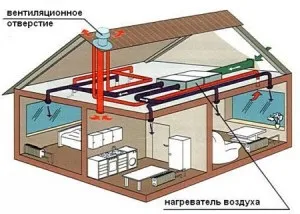

Схема повітряного опалення будинку

Подібний спосіб обігріву відомий давно. Ще в давні часи будинки обігрівалися гарячим повітрям, який від топлення печей проходив по спеціально зробленим для цієї мети каналах. І сьогодні багато хто замислюється про те, як зробити своїми руками повітряне опалення приватного будинку, оскільки у цього методу обігріву є досить багато переваг в порівнянні з іншими.

Які види повітряного опалення існують

Щоб вибрати оптимальну систему повітряного опалення приватного будинку необхідно знати її різновиди. Подібні системи можуть класифікуватися за кількома параметрами:

• Способом циркуляції повітряних мас.
• Місця розташування.
• Масштабності.
• Способу теплообміну.

спосіб циркуляції

Циркуляція повітря може здійснюватися природним шляхом або за допомогою вентиляторів. За природного способу повітряні маси внаслідок свого більш легкої ваги піднімаються наверх і по воздуховодной каналах, розташованим в цьому випадку під стелею, надходять в те приміщення, яке вимагає опалення. При цьому швидкість повітря незначна, і прогрів приміщення здійснюється повільно.

Примусова циркуляція, коли гаряче повітря женуть вентилятори, набагато швидше просувається по каналах, не встигає охолоджуватися до мінімуму, і в результаті виявляється більш вигідною. Не сильно остиглий повітря вже не потрібно нагрівати, тому відбувається економія палива.

Розташування

За місцем розташування повітряне опалення в приватному будинку представлено як:

• підлоги система;
• підвісна схема.

У першому варіанті повітроводи розташовуються у верхній частині приміщення, під стелею, і можуть бути приховані від очей декоративними елементами декору. У другому випадку канали для гарячого повітря розташовуються під підлогою або в вигляді плінтусних конструкцій.

Для приватного будинку краще для підлоги схема розташування повітроводів, оскільки повітря прогріває в першу чергу нижню частину приміщення, що створює більш комфортну обстановку для людини.

З підвісних конструкцій повітря не може в теплому вигляді досягти статі, тому на рівні ніг завжди відчувається прохолода.

масштабність

За цим параметром повітряне опалення ділиться на локальне і центральне. Локальна схема має на увазі обігрів невеликого приватного будинку.

Центральна система використовується для обігріву приміщень великої площі промислового і громадського призначення - виробничі цехи, супермаркети, вокзали, зали очікування, спортивні споруди, ангари, склади тощо.

теплообмін

Для нагріву приміщень використовується як внутрішній повітря, так і зовнішній. Якщо повітря забирається тільки з вулиці, така система називається припливної. Для цього застосовуються вентилятори припливного типу, які проганяють повітряні маси безпосередньо до опалювального агрегату.

Часткова рециркуляція має на увазі забір повітря, як з вулиці, так і внутрішній з приміщень, який вже охолов до мінімального значення.

Повністю рециркуляційна схема - внутрішнє повітря знаходиться в постійному русі, переходячи з нагрітого стану в холодну, після чого надходить до нагрівального приладу, де знову підігрівається і просувається в приміщення для віддачі тепла і охолодження.

Пристрій повітряного опалення

З використанням газового повітронагрівача

Незважаючи на вид схеми, по якій здійснюється повітряне опалення приміщень приватного будинку, якщо ви збираєтеся зробити все своїми руками, вам необхідно запастися трьома головними складовими:

• Теплогенератором. Для цього, як правило, використовується опалювальний котел або в крайньому випадку піч. Котел може працювати на будь-якому виді палива або харчуватися від електромережі.
• Мережею повітропроводів, виконуваних зазвичай з оцинкованої листової сталі. Вони мають непривабливий вигляд, але найчастіше декоруються різними оздоблювальними матеріалами відповідно до загального дизайну приміщення.
• Припливним вентилятором.

Така конструкція повітряного опалення, влаштована своїми руками здатна добре і швидко прогрівати приміщення. При цьому в подібну систему цілком можливо вбудовувати кліматичні прилади, які в літній час будуть виконувати кондиціонування та очищення повітряних мас. Розміщення приладів кондиціонування виробляють як вгорі приміщення, так і внизу, в залежності від обраної схеми повітряного опалення.

Припливний вентилятор нагнітає нагріте повітря в канали. Він монтується безпосередньо під камерою згоряння котла і оснащений фільтром очищає повітряні маси від різних домішок і пилу, щоб подати його до місця нагріву - в теплообмінник. Після проходження по мережі воздуховодов остиглий повітря повертається назад в теплообмінник.

У чому полягають переваги та недоліки повітряного опалення приватного будинку

В цілому гідністю повітряного опалення є те, що воно дозволяє швидко і ефективно з великою економією виробляти обігрів будинку. Крім цього до переваг можна віднести:

• ККД повітряного опалення досягає 90%.
• Відпадає необхідність монтажу радіаторів, труб та витрати на їх придбання.
• Можливість суміщення опалення та кондиціонування.
• Найбезпечніше за рахунок використання в якості теплоносія нагрітого повітря.
• Низька собівартість подібних систем.
• Низька інерційність повітряних мас дозволяє швидко прогрівати приміщення.
• Повітряне опалення може використовуватися для обігріву будь-яких приміщень, незалежно від їх площі та поверховості.

Недоліки також є. І полягають вони в тому, що:

• Система опалення повітрям повинна встановлюватися в процесі будівництва будівлі.
• Вимагає постійного спостереження і частого технічного обслуговування.
• Примусова циркуляція є енергозалежною, тому на випадок відключення електроенергії, необхідно мати запасне джерело електроживлення.

складання проекту

Як і будь-яка інша система опалення повітряна також потребує первинному проекті, який для приватного будинку можна зробити своїми руками. У проекті і розрахунку необхідно враховувати наступне:

Пристрій газового обігрівача

• Опалювальний котел відповідної потужності, який з урахуванням теплових втрат здатний обігрівати всі приміщення.
• Швидкість руху теплих повітряних мас.
• Кількість тепла, яке будівлю втрачає через стіни, дах, підлогу, вікна і двері.
• Аеродинамічна характеристика, яка залежить від перетину повітроводів, і розраховується для визначення зниження напору повітряного потоку.

Перш ніж братися за теплотехнічний розрахунок, переконайтеся, що ваших знань вистачає для цієї роботи, оскільки неправильно зроблений проект може принести такі явища, як вічний протяг в житлових приміщеннях, а це загрожує простудними захворюваннями, постійним шумом працюючого вентилятора і вібрацією, яка незмінно буде створюватися в повітроводах. А перегріву теплообмінника може привести до виходу з ладу самого опалювального агрегату.

Повітряне опалення приватного будинку припускає влаштування вентиляції для поповнення внутрішнього простору свіжим повітрям і відводу відпрацьованого.

Роблячи теплотехнічний розрахунок, слід враховувати, що вентиляційною системою в приміщення подається близько 25% охолодженого повітря ззовні.

Після проведених розрахунків потрібно вибрати місце установки воздуховодов. Як раніше згадувалося, вони можуть розташовуватися під стелею або бути виготовленими в плінтусовому виконанні. Тут правил та інструкцій не існує. Кожен має право вибирати те, що йому більше підходить. У будь-якому випадку рукава повітропроводів повинні розташовуватися як внизу, так і вгорі. Оскільки повітряні маси повинні циркулювати, охоплюючи весь простір приміщення. Рекомендується виходи каналів, які подають тепле повітря влаштовувати там, де частіше і довше за все знаходяться люди.

Як монтується повітряна система опалення

Опалювальний агрегат повинен мати всю необхідну систему контролю безпеки і регулювання процесу згоряння палива. Крім цього, необхідні температурні датчики.

Як повітропроводів, як про те згадувалося вище, можуть використовуватися конструкції з оцинкованого металу, які цілком можна зробити своїми руками і гнучкі металеві рукава. З'єднання жорстких елементів воздуховода і гнучких проводиться спеціальними хомутами або армованим скотчем. Форма повітропроводів вибирається за бажанням господаря будинку.

Якщо планується монтаж кондиціонерів, то повітроводи в обов'язковому порядку повинні бути покриті шаром теплоізоляції, щоб виключити появи конденсату на зовнішніх поверхнях повітряних каналів. Утеплення воздуховодов можна зробити будь-якими матеріалами з лінійки теплоизоляторов. Фахівці рекомендують використовувати матеріали на основі, що самоклеїться.

висновок

Як бачите, зробити повітряне опалення свого будинку цілком можна і своїми руками, але теплотехнічні розрахунки слід доручити фахівцям.
