Повітря в системі опалення - способи і пристрої для розповітрювання

Правильно встановлена опалювальна система забезпечує комфортне проживання мешканців будинку. Однак навіть справне устаткування часом дає збої. Причиною неполадок може стати повітря в системі опалення, який здатний викликати неприродні шуми і знизити ефективність роботи обладнання, а в деяких випадках - стати причиною його повної непрацездатності.

Вплив повітря на опалювальну систему

Функціонування опалювальної системи базується на циркуляції розігрітій води з віддачею частини тепла в батареї для обігріву приміщення. Якщо у внутрішню частину системи потрапляє повітря (процес називається завоздушіванію), відбувається порушення циркуляції теплового носія. На завоздушіваніе система відгукується наступним чином:

При циркуляції теплоносія виразно чутні шуми, які не тільки створюють дискомфорт мешканцям, а й є симптомом вібрації трубопроводу, а також люфтів в з'єднаннях. У деяких випадках вібрації закінчуються руйнуванням зварних з'єднань з очевидними неприємними наслідками.
У контурах відбувається утворення повітряних пробок. Особливо часто це трапляється в нежитлових приміщеннях, де відсутня регулярний контроль над температурою. Результат виникнення пробок - розморожування системи.
Погіршенням циркуляції або повне його припинення. В умовах сповільненій циркуляції ефективність системи падає, а витрата палива зростає.
Розвитком корозійних процесів як слідства проникнення повітря у внутрішні металеві деталі. Результатом корозії стає скорочення експлуатаційних термінів устаткування.

Причини появи повітря

Логічно можна почути запитання: яким чином виявляється повітря в системі опалення, якщо вона повністю герметична?

Причин цього явища може бути безліч:

Підвищений тиск. У складі води є не тільки магній і кальцій, а й кисень. Обсяг кисню залежить від рівня тиску в системі. При що підвищується тиск концентрація кисню у воді зростає.
Порушення вимог щодо ухилам труб під час монтажних робіт.
Некоректне заповнення трубопроводу, що приводить до завоздушіванію. Вода повинна подаватися повільно з одночасним відкачуванням повітря з батарей, так як? в іншому випадку неминуче виникнення бульбашок, які викликають завоздушіваніе системи опалення. Загальне правило: чим більше у системи відгалужень, тим повільніше повинно відбуватися її наповнення.
Дифузія. Дане явище являє собою процес, в ході якого здійснюється здатність молекул однієї речовини проникати між молекулами іншого. В описуваному випадку мається на увазі проникнення кисневих молекул між молекулами поліпропілену або поліетилену. Щоб перешкодити дифузії, використовуються спеціальні покриття, що наносяться на матеріал труб.
Недостатня щільність з'єднання між елементами системи.
Несправність або відсутність клапанів.
Здійснення ремонтних робіт, в ході яких сталася розгерметизація.

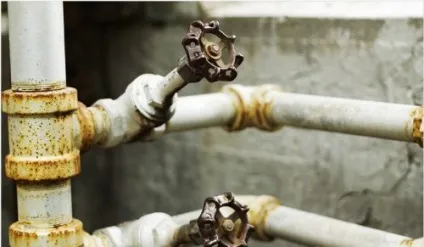

Корозійні процеси, що призводять до порушення герметичності обладнання.

Наведені вище фактори не вичерпують причини, які викликають завоздушіваніе системи опалення, однак є найбільш поширеними.

запобігання завоздушіванія

установка клапанів

Відвідників повітря встановлюються в таких проблемних місцях, як вигини труб або верхні точки знаходження трубопроводів.

Заповнення обладнання водою

Холодна вода подається від низу до верху. У момент заповнення повинні бути відкритими всі наявні крани, за винятком тих, які призначені для спуску води. В результаті описуваних дій вода видавлює повітря з труб.

Важливо! Подавати воду потрібно повільно і дуже плавно, так як різке наповнення призведе до виникнення повітряних бульбашок. Коли вода почне текти з крана, його перекривають, і вода піднімається вище до тих пір, поки не заповниться вся система.

Видалення з системи повітря

Щоб оперативно развоздушіть систему опалення, необхідно розшукати місце скупчення надлишків повітря. Зробити це можна за допомогою простукування трубопроводу і батарей. Якщо звук удару глухий, повітря в цьому місці відсутня, а якщо дзвінкий - є пробка. Якщо відкрити кран Маєвського на такій батареї, почується шипіння вихідного повітря. Коли шипіння припиниться і з крана піде вода, підбурювання повітря можна закінчувати.

Іноді видалення повітря з системи опалення може знадобитися і в ході експлуатації опалювальної системи. Якщо циркуляція теплового носія здійснюється природним чином, він відводиться через розширювальний бачок, що знаходиться у верхній точці системи. Якщо розводка верхня, що подає труба спрямована до розширювача під кутом. Якщо ж мова йде про нижню типі розводки, то при відведенні повітря проводиться так само, як і в випадку з системами примусового нагнітання теплоносія.

Примусова циркуляція передбачає наявність повітрозабірника, який знаходиться вгорі трубопроводу і призначений для зменшення тиску повітря. Подає труба встановлюється під кутом до напрямку циркуляції води. В результаті бульбашки повітря накопичуються саме в повітрозабірник, після відводяться за допомогою спеціальних кранів. Також можна використовувати автоматичні воздухоотводчики, встановлені на декількох ділянках опалювальної системи.

різновиди клапанів

Існує два види клапанів:

Ручні. До моделей цього типу відносяться крани Маєвського. Пристрій, що встановлюється на торцевій частині радіатора, дозволяє видалити скупчення повітря.
Автоматичні. Такі воздухоотводчики працюють без втручання людини, що значно спрощує процес розповітрювання системи.

ручні воздухоотводчики

Відведення повітря за допомогою подібних пристроїв широко поширений в старих багатоквартирних будинках. У таких будинках зазвичай використовується нижня розводка трубопроводів, через що нерідко відбувається порушення циркуляції теплового носія. Відбувається це в результаті завоздушіванія верхній частині опалювальної мережі.

Щоб вирішити проблему, придумано пристрій (кран Маєвського), що дозволяє відводити повітря з проблемної частини системи. Кран монтується на будь-яку батарею і управляється вручну за допомогою викрутки або ключа.

Крани Маєвського не позбавлені недоліків:

Видалення повітря повинно здійснюватися всіма мешканцями окремо. Проблема вирішується установкою запірної арматури у верхній точці системи. Таким чином, натравлюванням займається експлуатаційна організація будинку, а не окремі мешканці.
Пристрої відрізняються невеликими габаритами, а тому не надто продуктивні. Такі крани можуть застосовуватися лише для видалення невеликих локальних пробок.

Ще один варіант того, як спустити повітря з батареї стравлювання повітря - сепаратор. Це пристрій, на відміну від крана Маєвського, що не видаляє повітря з верхньої частини мережі, а відводить його безпосередньо з рідини. Повітряні сепаратори зазвичай поєднуються з сепараторами шламу. Останні використовуються для очищення теплоносія від піщинок, окалин і іржі. Особливо корисний цей тандем в сильно розгалуженої опалювальній системі.

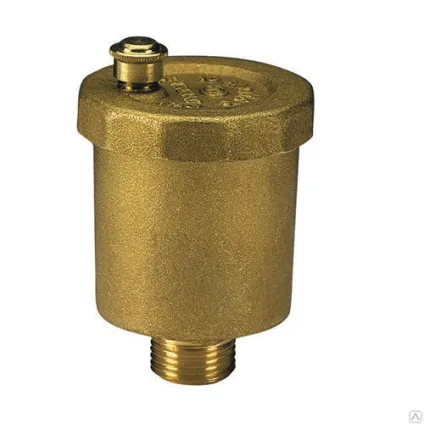

автоматичні воздухоотводчики

Автоматичні пристрої встановлюються як по вертикалі, так і по горизонталі. Принцип їх функціонування полягає в реакції особливого поплавка на тиск рідини. Коли повітря накопичується, поплавок опускається до рівня рідини і відкриває клапан, що з'єднує систему з зовнішнім середовищем. При цьому повітря видавлюється назовні водою. В результаті підйому рівня води піднімається і поплавець, що закриває клапан. Таким чином, стартує новий цикл роботи пристрою.

За рахунок автоматичного клапана подібні пристрої мають високу продуктивність. Недоліком же автоматики є чутливість до механічних включень в рідини. Домішки накопичуються на голці клапана, результатом чого стає неповне закривання механізму, що, в свою чергу, призводить до протікання в корпусі. Тому використання автоматики виправдано тільки в комплексі з очисними фільтрами.

Стабільна робота опалювальної системи забезпечує комфорт проживання в будинку. Тому видаляти надлишки повітря потрібно на регулярній основі.
