Поради по моделюванню автомобіля

У цьому уроці я хотів би показати, як зробити деякі деталі авто. Я покажу техніку створення деталей в двох прикладах, але найбільш важливими в використанні в цьому уроці я вважаю операції Extrude (видавлювання) і Chamfer (фаска) для отримання хорошої, згладженої форми.

1. Для початку створимо просту геометрію. Створіть просту сітку моделі.

2. Створіть об'єкти за формою потрібних вам деталей. В даному уроці це: контур двері і передній ліхтар.

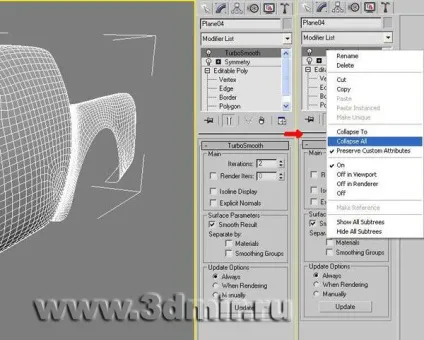

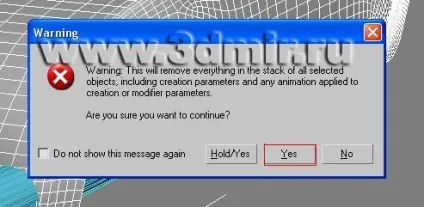

3. Тепер додайте згладжування до нашої сітці, застосувавши до неї модифікатор TurboSmooth з двома ітераціями. Тепер звернемо стек модифікаторів. Клацніть правою кнопкою на TurboSmooth і виберіть Collapse All. У вікні клацніть Yes. Таким чином, каркас перетворюється в Editable Mesh.

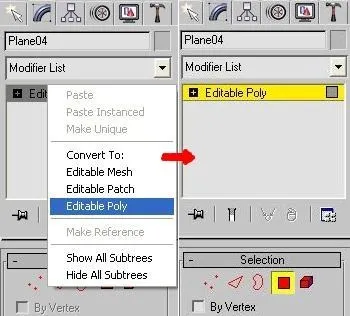

4. Клацніть правою кнопкою на Editable Mesh і виберіть Editable Poly. Перейдіть на рівень редагування полігонів.

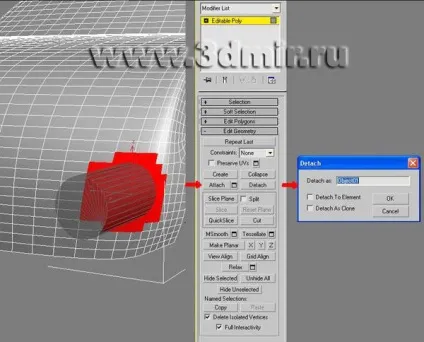

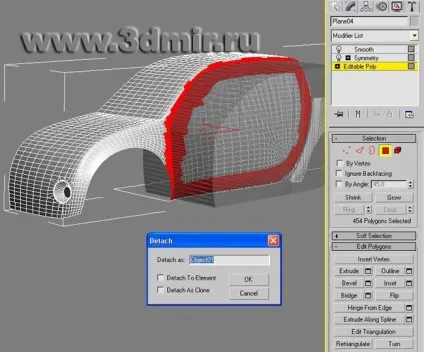

5. Виділіть полігони поруч з ліхтарем. Далі операцією Detach відокремте ці полігони від нашої сітки. Це необхідно, тому що ми будемо застосовувати до відокремленим полігонів Boolean, а якщо їх не відокремити, то операція Boolean зіпсує нам всю сітку.

6. Приховайте всі об'єкти крім циліндра і відокремлених полігонів. Тепер виділіть відокремлені полігони і застосуєте до них операцію Boolean. З параметрами як на малюнку:

7. Перетворіть вийшов об'єкт в Editable Poly. Далі необхідно «відчистити» сітку, тобто прибрати косяки, зайві точки і т.д.

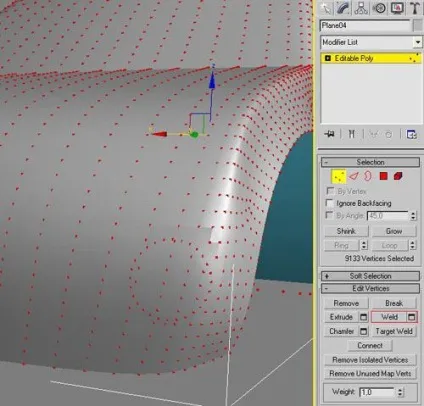

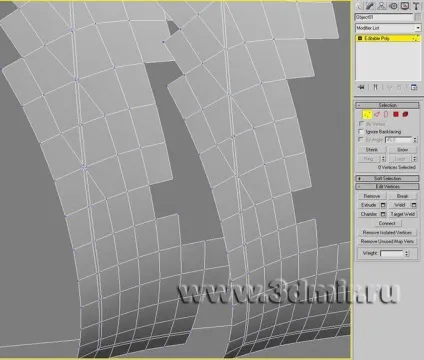

8. Після того, як ви виправите сітку, зробіть всі об'єкти видимими командою Unhide All. Виділіть корпус авто, приєднайте до нього Boolean-об'єкт. Перейдіть на рівень редагування вершин і виділіть всі вершини (Ctrl + A) і застосуєте операцію Weld зі значенням параметра Weld Threshold рівним 0,01см.

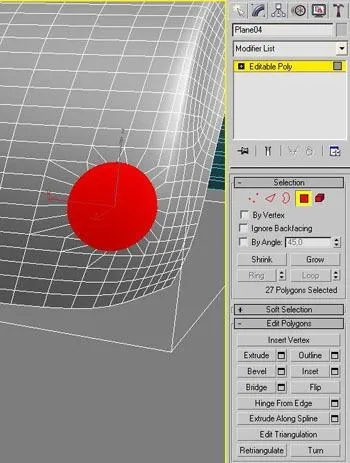

9. Виділіть полігони ліхтаря, як на малюнку і видаліть їх.

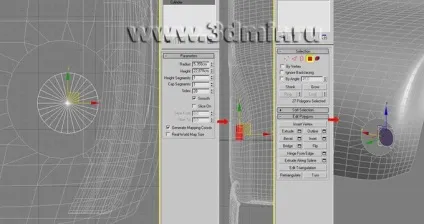

10. Далі нам потрібно порахувати, скільки вершин в нашому ліхтарі. У мене їх 28. Створіть простий циліндр з такою ж кількістю сторін (28) у вікні проекції Front і перетворіть його в Editable Poly. Виділіть і видаліть всі полігони, крім «кришки» циліндра, яка звернена до камери. Помістіть циліндр в середині ліхтаря.

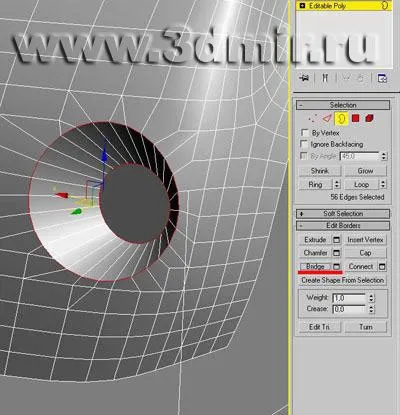

11. Виділіть корпус авто, і операцією Attach приєднайте до нього циліндр. Перейдіть на рівень редагування кордонів (клавіша 2). Виділіть кордон ліхтаря і циліндра. З'єднайте їх операцією Bridge.

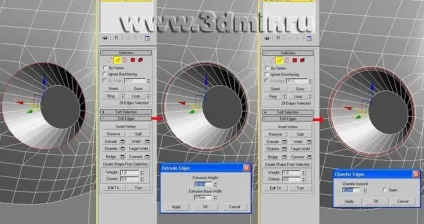

12. «Відчистите» сітку, якщо це потрібно. Виділіть ребра ліхтаря і застосуєте до них операцію Extrude зі значеннями як на малюнку. Після цього застосуєте Chamfer (послідовність дій і значення представлені на малюнку).

13. Перейдіть на рівень редагування полігонів і виділіть у вікні проекції Top половину нашої моделі. Видаліть ці полігони. Тепер застосуйте до моделі модифікатори Symmetry і Smooth.

14. Ми не можемо застосувати до моделі модифікатор типу TurboSmooth. так як він викликає надмірне згладжування.

15. Тепер давайте зробимо контур двері. Техніка та ж: виділяємо полігони поруч з об'єктом (який буде вирізати форму) і застосовуємо Detach.

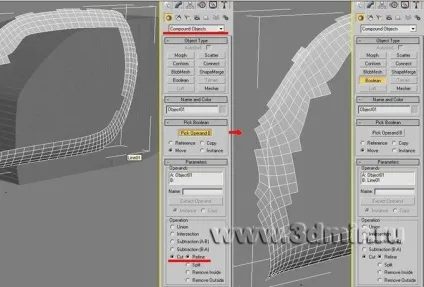

16. Виділіть відокремлений полігони і застосуєте до них операцію Boolean з параметрами як на малюнку. Клацніть Pick Operand B, а потім на об'єкті, який служить формою для вирізання.

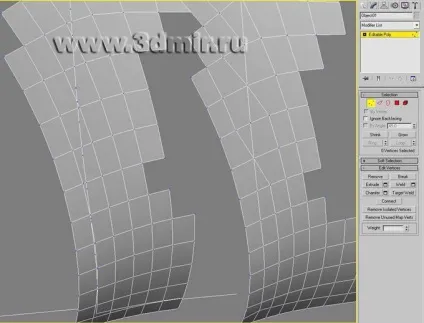

17. Перетворіть Boolean-об'єкт в Editable Poly і «відчистите» сітку.

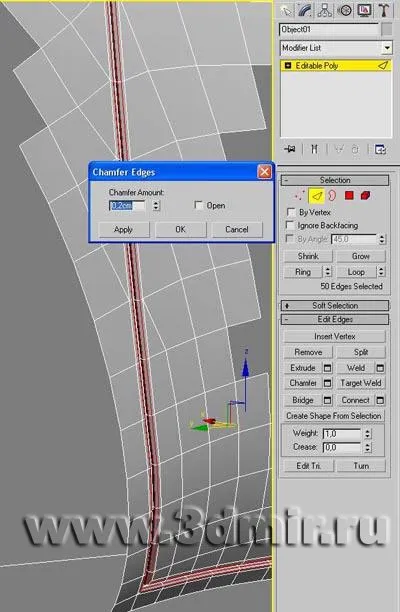

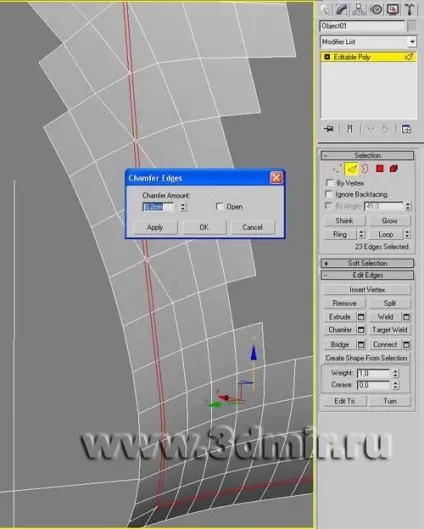

18. Виділіть ребра контуру двері і застосуєте до них Chamfer зі значенням 0,2 см.

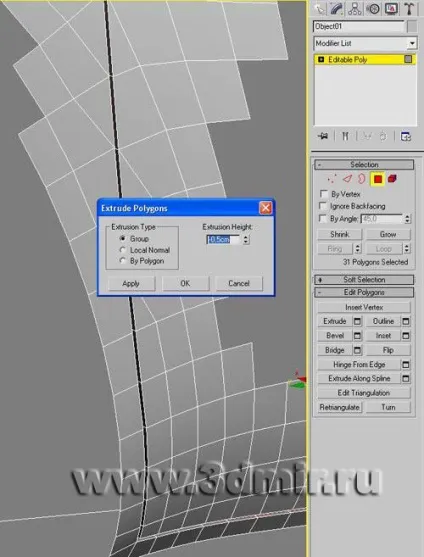

20. Тепер виділіть полігони контуру двері і екструдуйте їх на -0,5см.

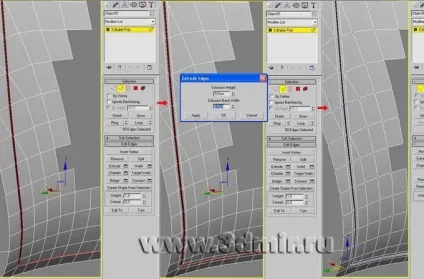

21. Виділіть ребра контуру двері як на малюнку. Екструдуйте зі значеннями як на малюнку.

22. Виділіть ребра як на малюнку і застосуєте до них Chamfer зі значенням 0,2 см.

23. Зробіть видимими всі об'єкти (unhide all). Застосуйте до Boolean-об'єкту Attach. Виділіть всі вершини і застосуєте до них Weld зі значенням 0,01см. Застосуйте модифікатор Smooth. У підсумку ми отримали гарні дверні шви.
