Поняття про різьбі та освіту гвинтовий лінії
Найбільш поширеними сполуками деталей машин є різьбові. Широке застосування різьбових з'єднань в машинах, механізмах пояснюється простотою і надійністю цього виду кріплень, зручністю регулювання затягування, а також можливістю розбирання і повторного складання без заміни деталі.
Нарізуванням різьби називається освіту різьблення зняттям стружки (а також пластичним деформуванням) на зовнішніх або внутрішніх поверхнях заготовок деталей.
Різьба буває двох видів: зовнішня і внутрішня. Стрижень із зовнішнім різьбленням називається гвинтом, деталь з внутрішнім різьбленням - гайкою.
Ці види різьблення виготовляють на верстатах і ручним способом. Нижче розглядається виготовлення різьби ручним способом.
Гвинтові лінію можна уявити собі таким чином. Візьмемо циліндричний стрижень діаметром D і вирізаний з паперу або фольги прямокутний трикутник ABC. сторона якого АВ дорівнює довжині кола циліндра Яо, т. е. 3,14 D. Обгорнемо трикутник ABC навколо циліндра так, щоб сторона АВ поєдналася з окружністю нижньої основи циліндра, тоді інша сторона трикутника ВС розташується по котра утворює, а гіпотенуза АС утворює на поверхні циліндра гвинтову лінію. При цьому сторона трикутника ВС складе крок гвинтової лінії, АС - довжину одного витка, а кут CAB - кут підйому гвинтової лінії (а).
Залежно від напрямку підйому витків на циліндричній поверхні гвинтова лінія (різьблення) може бути правою і лівою.
Якщо гвинтова лінія при навиванні трикутника на циліндр, віддаляючись від підстави, поступово піднімається зліва направо (проти годинникової стрілки), то вона називається правої, відповідно і різьблення називається правою. Якщо гвинтова лінія при навиванні трикутника на циліндр, віддаляючись, поступово піднімається справа наліво (за годинниковою стрілкою), то вона називається лівої, відповідно і різьблення називається лівої.
Правими гвинтова лінія і відповідна їй різьблення називаються тому, що для загвинчування гвинта з цієї різьбленням гвинт (або гайку) треба обертати вправо, т. Е. По ходу годинникової стрілки. При лівій різьбі гвинт або гайку для загвинчування треба обертати вліво, т. Е. Проти годинникової стрілки (рис. 255, а, б).

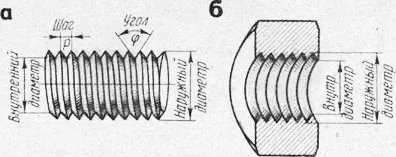

Мал. 1. Деталі з різьбою: а - зовнішньої (болт), б - внутрішньої (гайка) внутрішньої (гайка)

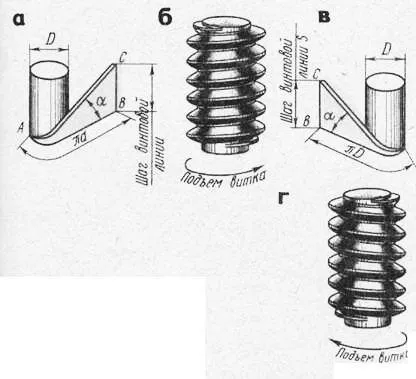

Мал. 2. Освіта гвинтовий лінії (а, в), напрямок витка (б, г)
У машинобудуванні частіше застосовують праві різьблення.
Час, що залишився недоторканим після нарізування різьблення круглий поперечний переріз матеріалу є внутрішнім поперечним перерізом різьби, а діаметр цього перетину - внутрішнім діаметром різьблення. Зовнішній діаметр стрижня є номінальним діаметром різьблення d або просто діаметром різьблення.
