Полувальмовая дах своїми руками.

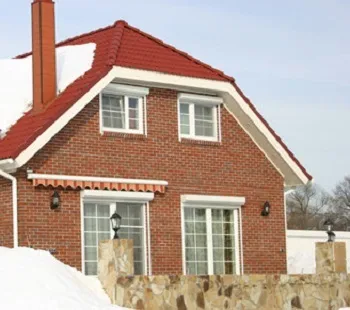

Полувальмовая дах (див.фото) представляє з себе щось середнє між двосхилим дахом і вальмовой. Фронтон тут має форму трапеції. Таку дах ще іноді називають голландською.

Отже, ми маємо коробку будинку з фронтонами у формі трапеції.

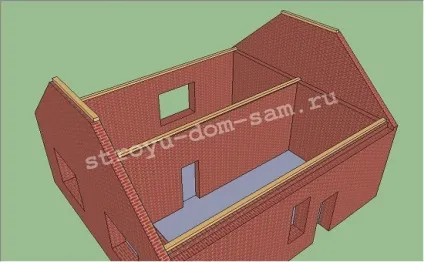

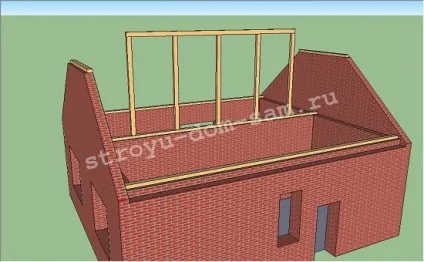

КРОК 1: Встановлюємо мауерлат. На верхній грані фронтонів також ставимо мауерлат (див. Рис.1):

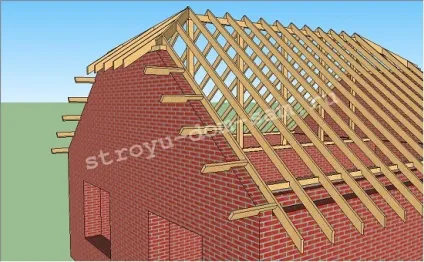

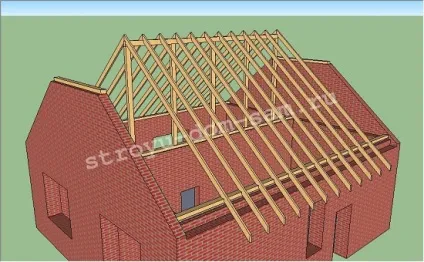

КРОК 2: Встановлюємо коньковий брус і крокви. Тут ми робимо все так же, як було описано в статті «Дах. Побудувати своїми руками? »(Див. Рис.2 - рис.3):

На цих та наступних малюнках не показані балки перекриття.

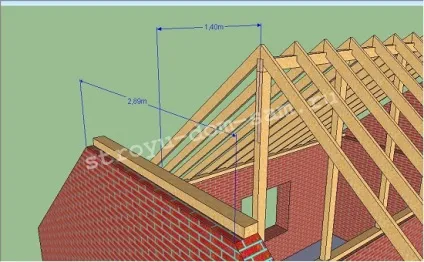

Відстань від крайньої крокви (від краю конькового бруса) до фронтону Ви вільні вибирати самостійно. Ми завжди брали його приблизно рівним половині довжини верхньої межі фронтону (див. Рис.4):

КРОК 3: Виготовляємо і встановлюємо кутові крокви. Всі описані нижче дії виконуються для того, щоб встановлюється кутове крокв було лінією перетину площині ската і площині полувальми.

Для початку беремо обрізок дошки перетином 50х150 мм і ставимо його на край мауерлата фронтону. На час прихопимо його парою саморізів. Висота обрізка 150 мм обов'язкове для майбутнього кутового крокви перетином 50х200 мм.

Потім нам треба підібрати будь-яку рівну по довжині дошку (чим рівніше тим краще) і за допомогою неї зробити на нашому обрізку позначку - синя лінія (див. Рис.5):

Ця рівна дошка кладеться на 3-4 крокви одним кінцем і стосується обрізка - іншим. Найголовніше, щоб вона була строго паралельна коника. Контролюємо це за допомогою рулетки. Коли доб'ємося паралельності, малюємо позначку (синя вертикальна лінія). Після цього укорочуємо обрізок по цю лінію (обрізаємо).

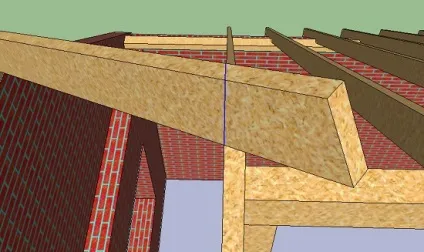

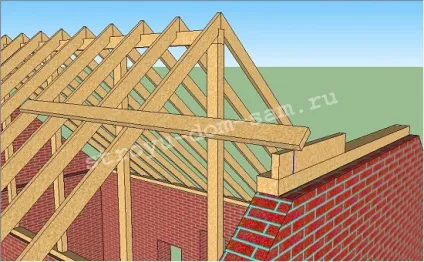

Далі беремо дошку перетином 50х200 мм відповідної довжини і притримуючи її в положенні показаному на малюнку 6 робимо розмітку. Робіть це удвох - один тримає дошку, інший малює розмітку.

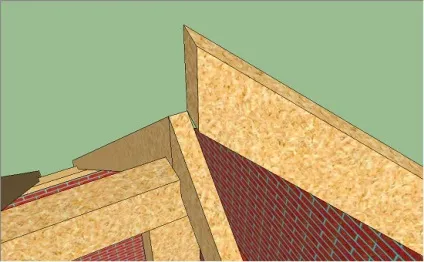

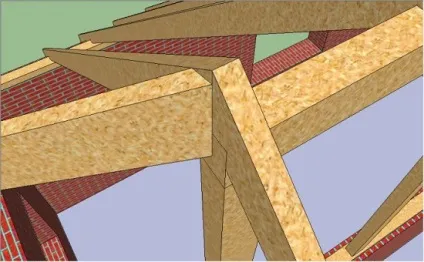

Верхній запив кутового крокви розмічаємо по бічній площині крокв скатів (див. Рис.7):

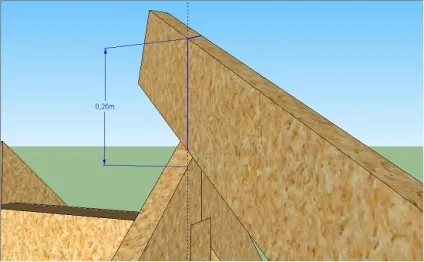

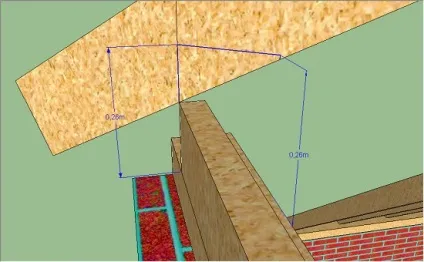

Заміряють відстань на верхньому запив показане на рисунку 8 (у нас вийшло 26 см):

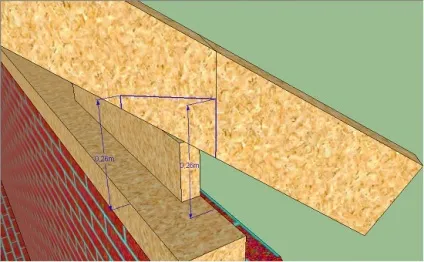

Тепер відкладаємо цей розмір від мауерлата фронтону вгору в чотирьох точках, размечая нижній запив кутового крокви (див. Рис.9):

Відпилявши заготовку по зазначеним точкам, ми отримаємо кутове крокв (див. Рис.10):

Прибираємо з мауерлата обрізок дошки, встановлюємо кутове крокв і закріплюємо. Верхній кінець прибиваємо цвяхами, нижній можна закріпити металевими куточками (див. Рис.11):

Три залишилися кутові крокви робимо в такій же послідовності.

КРОК 4: Ставимо крокви полувальми.

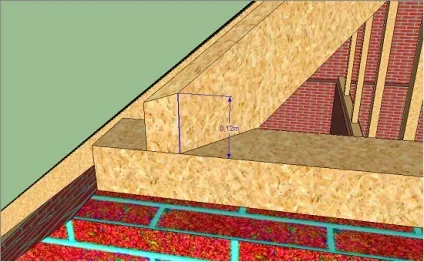

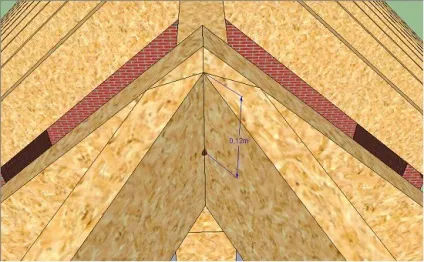

Починаємо з центрального. В першу чергу вимірюємо на кутовому крокві розмір, показаний на рис.12:

Він в нашому прикладі дорівнює 12 см. Відкладаємо його на конику згідно рис.13. З отриманої точки натягуємо шнурку до середини мауерлата фронтону.

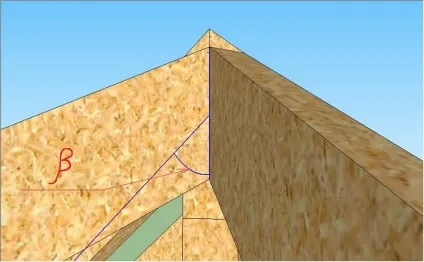

За допомогою малки вимірюємо кут «β» між шнурками і стійкою конькового бруса. Це буде кут верхнього запила крокв полувальми (див. Рис.14):

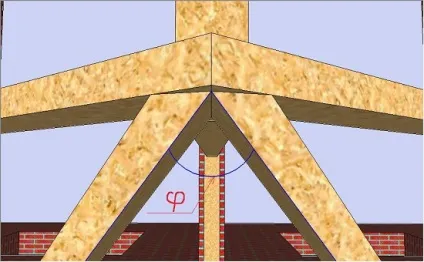

Також заміряємо кут «φ» (див. Рис.15):

Крокви полувальмой ми будемо робити з дощок 50х150 мм. Такого розтину цілком достатньо.

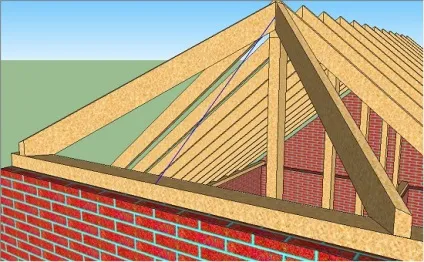

Отже беремо дошку потрібної довжини і запилюють у неї один кінець спочатку під кутом «β», потім загострюємо його під кутом «φ». Далі отриману заготовку ставимо на мауерлат, поєднуючи низ її з натягнутою шнурки (див. Рис.16):

Вгорі заміряють відстань показане на рис.17:

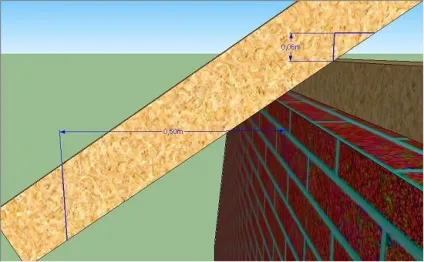

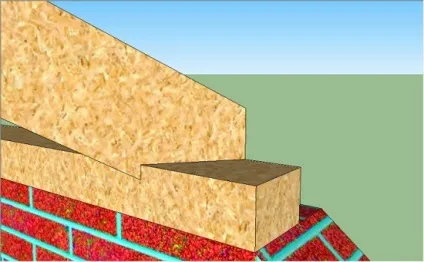

У нас воно вийшло рівним 6 см. Тепер використовуючи це значення розмічаємо нижній запив крокви полувальми (див. Рис.18):

Крім нижнього запила, ми відразу відзначили ширину карниза (50 см). Таким чином, у нас вийшло середнє крокви полувальми.

На полувальмой у нас буде стояти ще чотири нарожніка (два праворуч, два ліворуч). Наше середнє крокви ми поки не закріплюємо, а використовуємо його як шаблон. Нижні запили у всіх нарожніков однакові, верхній запив робиться спочатку під кутом «β», потім «φ / 2» в потрібну сторону. Довжину їх, впевнений, ви легко визначите вже за місцем.

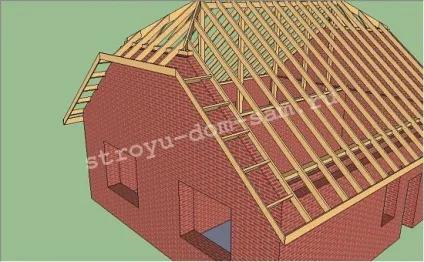

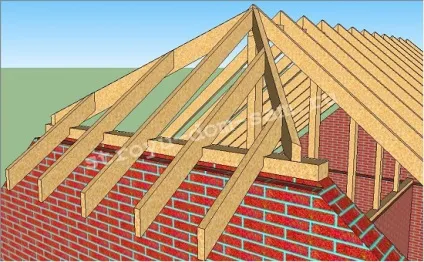

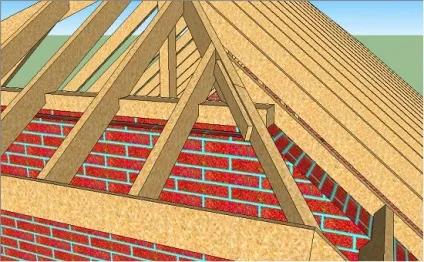

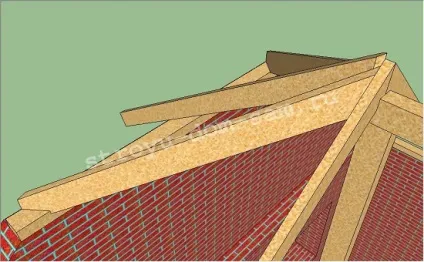

Всі отримані крокви полувальмой і нарожнікі ставимо і закріплюємо (див. Рис.19):

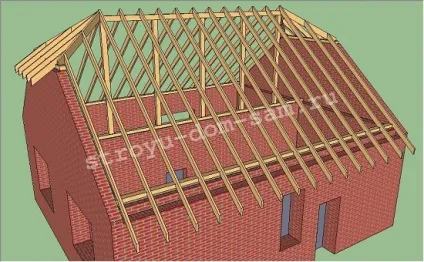

КРОК 5: Виготовляємо і встановлюємо нарожнікі скатів. Нижні запили у них робимо за тим же шаблоном, за яким робили все крокви скатів. Верхній запив також спочатку робимо з цього шаблону, а потім зрізаємо його під кутом = 90 ° -φ / 2 в потрібну сторону. Довжину крокв визначаємо за місцем за допомогою рулетки (див. Рис.20):

КРОК 6: Робимо карнизи.

Починаємо з фронтонних карнизних кобилок (див. Рис.21)

Потім кріпимо вітрові дошки (див. Рис.22):

Тепер нам потрібно наростити кутові крокви полувальмой до вітрових дощок. Робимо це дошкою 50х100 мм. Зшиваємо шматком дюймовку (див. Рис.23):
