Полувальмовая дах - як зробити монтаж своїми руками

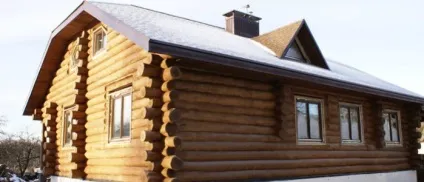

Всі існуючі типи покрівель можна конструктивно розділити на два класи: скатні і плоскі. І однією з найбільш функціональних в класі скатних дахів буде полувальмовая дах (голландська), яка має на торцях будівлі звіси з маленьким вильотом. Такий тип даху відмінно захищає від опадів і протистоїть вітровим навантаженням. Полувальмовие даху бувають дво- і чотирьохскатними.
Переваги і недоліки
Основні переваги полувальмових дахів:
- Можливість створення великого і надійно захищеного від негоди горищного приміщення або мансарди.
- Дах такого типу може витримати вітрові навантаження, з якими не впораються покрівлі іншого типу. Надійніше полувальмовой даху в цьому плані тільки плоскі дахи.
- Відмінно захищають будинок від опадів; на них, як правило, не лежить сніг.
- Полувальмой - теплосберегающая конструкція.
- Естетична складова - такі дахи відмінно виглядають, вони красиві і функціональні.
Основний недолік - зводячи такий дах, не вдасться заощадити. Конструкція голландської даху досить складна, тобто вимагає більшої кількості праці. І матеріалу на неї йде більше, ніж на інші типи дахів. Це стосується і пиломатеріалів, і ізоляційних, і тих, з яких буде виконано покриття - у вас буде багато відходів через зміну покрівлі.
Пристрій конструкції полувальмовой даху
У цього типу покрівель є конструктивні особливості, що вигідно відрізняють їх від інших дахів.
Вальмовая дах має два торцевих трикутні скати, а в полувальмовой (голландської) торцеві скати як би «обриваються», тобто не доходять до карниза. Це дає можливість збільшувати кут нахилу основних скатів, що сильно змінює експлуатаційні характеристики, при цьому зовнішній вигляд даху залишається привабливим.
Полувальмовая чотирьохскатний (датська) дах на торцях має невеликі трикутні фронтони у верхній частині даху (від коника), а нижче розташовані два трапецієподібних ската. Конфігурація залежить від покрівельного матеріалу; від кількості опадів і сили вітру; від того, як буде використовуватися підпокрівельний простір. Основним фактором все ж є величина снігового покриву: якщо снігу випадає багато, потрібно влаштовувати круті схили і звиси з невеликим вильотом.
Данські даху припускають наявність маленького холодного горищного приміщення над мансардою. Сама мансарда в такому даху теж виходить досить скромних розмірів.
Голландська дах дозволяє влаштувати мансарду більшого розміру.
Розрахунок каркаса
В ідеалі розрахунок кроквяної системи необхідно довірити професійним будівельникам. Якщо ж ви вирішите зробити це самі - робіть докладний креслення даху, в кількох проекціях, з усіма лінійними розмірами. Визначте відповідний для кліматичних умов вашій місцевості кут нахилу скатів. По-іншому правильно порахувати кількість будівельних матеріалів у вас не вийде.
Після того як ви розіб'єте всю площу даху на прості геометричні фігури (трикутники і трапеції) і визначте кути нахилу скатів і розмір звисів, вам буде нескладно зробити основні розрахунки. Знаючи довжину крокв, їх кількість і ширину кроку можна не вдаватися до хитромудрим формулами.
Монтаж полувальмовой даху
Пиломатеріал для кроквяної системи повинен бути сухою, не більш 15-20% вологості. Перед початком монтажу його слід обробити антисептичним просоченням для деревини, це на кілька років збільшить термін служби вашої покрівлі. Не забудьте запастися необхідним інструментом і помічниками - одному покрівельні роботи виробляти дуже важко.
Зводити полувальмовой покрівлю складніше, ніж звичайну двосхилий, тому потрібно попередньо ретельно запланувати порядок монтажу і подбати про власну безпеку - не забувайте про страховку.
Кроквяна система складається з:
- Мауерлата. Потужний опорний брус на стінах.
- Крокв рядових. Крокви, що формують скати. Нижня частина цих крокв має опору на мауерлат, верхня - на коньковий прогін (або брус).
- Крокв діагональних. Це кутові (крайні) крокви, що утворюють полувальми. У голландських покрівлях вони майже вполовину коротше рядових крокв.
- Кроквяні Півнога (нарожнікі). Короткі крокви, які мауерлат торцевих стін з'єднують з діагональним кроквою і формують підвіс.
- Розкосів, ригелів, затягувань і інших елементів, що підсилюють каркас.
- Стоєчних елементів.
- Прогонів.
- Конька.
- Контробрешетування і обрешітки.
- Лежнів (потрібні при застосуванні крокв наслонних типу).
Установка і кріплення кроквяної системи
При зведенні полувальмовой даху доцільно на опорних стінах залити «пояс» з бетону товщиною 20-25 см з закладеними в ньому вертикальними шпильками для кріплення мауерлатів. Відстань між шпильками - 100-120 см. Розміщувати їх слід так, щоб вони опинилися між кроквами.
На бетон потрібно настелити шар гідроізоляції, потім укласти, вирівняти і закріпити мауерлат. Як мауерлата використовується квадратний або прямокутний брус з мінімальним перетином 150 мм.
Потім на торцеві стіни (фронтони) по обидва боки монтуються два бічних прогону. Скріпивши їх перемичками, потрібно встановити крайні діагональні крокви з обох сторін. На ці елементи конструкції доводиться найбільше навантаження, тому їх краще виконувати з спарених стропильних дощок.
Після цього монтують коньковий прогін і встановлюють короткі крокви (нарожнікі) для пристрою підвісу.
Наступний етап - почергове установка рядових крокв, їх вирівнювання і міцна фіксація.
Після того як основний каркас зібраний, слід встановити підкоси, стійки, перемички і всі додаткові елементи кріплення кроквяної системи.
Перевіривши надійність і міцність конструкції, можна приступати до пристрою «покрівельного пирога» і мансарди. Якщо є необхідність, одночасно з пристроєм пирога можна утеплити мансарду.
Укладання покрівельного матеріалу

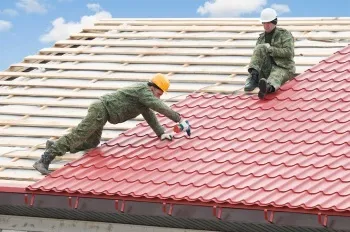

Після того як ви зробили покрівельний пиріг, контробрешетування і обрешітку, приступайте до монтажу покрівельного покриття. Зазвичай полувальмовиє даху криють металочерепицею або іншими листовими матеріалами.
Укладання краще починати з правого нижнього кута основного ската. Поклавши три листа в нижній горизонтальний ряд і прихопивши їх декількома саморізами, потрібно ретельно їх вирівняти щодо стін і тільки після того, як ви укладете крайній лист другого ряду і переконайтеся, що всі листи збігаються по хвилях і щільно притиснуті в місцях нахлеста, можна їх закриття грунтовно.
Закривши площа ската, де не потрібно підрізування, починайте вирізати за розміром і укладати покрівельний матеріал на складні ділянки. Після того як скат повністю накритий, приступайте до монтажу покрівельного покриття на звисі. Тут слід зазначити центр і строго по ньому покласти і тимчасово закріпити вертикальний ряд. Від нього треба йти в різні боки, ретельно вимірюючи (можна використовувати шаблон) кут різу.
Після формування покрівлі, починайте монтувати інші елементи покрівлі: ковзани, карнизи і т. Д.
Полувальмовие даху вимагають особливої ретельності при розрахунку і монтажі. Але в районах з суворим кліматом і сильними вітрами це кращий варіант покрівлі.
