ЕПДМ (EPDM) мембрана - це високоеластичний покрівельний матеріал, який виготовляється на основі каучуку і має армування з міцних ефірних волокон (полімерна сітка),

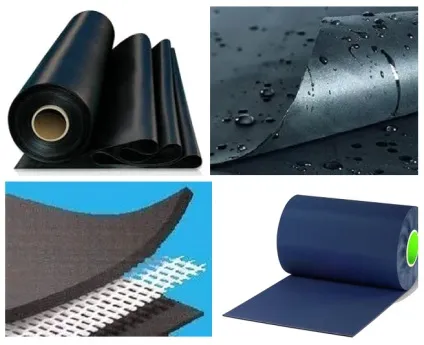

фото 1. системні рішення - це абревіатура, скорочена назва матеріалу - «полімеризований етилен-пропілен-дієн-мономер». Покрівельні мембрани ЕПДМ є волого-і повітронепроникними. Покрівельна мембрана ЕПДМ випускається в рулонах різної ширини, довжини і товщини (в залежності від виробника):

Даний покрівельний матеріал присутній на будівельному ринку вже більше 50 років таких країн як Канада, США, а зараз активно застосовується на просторах країн СНД.

Фото 1. Мембрана системні рішення

У різних виробників склад мембрани ЕПДМ може відрізнятися за змістом таких компонентів:

• сажа;
• технічне масло;
• різні технологічні добавки;
• вулканизирующие речовини;
• синтетичний каучук.

Види системні рішення мембрани

Існують наступні види системні рішення мембран:

• одношарова мембрана ЕПДМ;
• багатошарова мембрана ЕПДМ.

Багатошарова композитна мембрана ЕПДМ виготовляється на підставі композитних матеріалів і складається з таких шарів:

• синтетичне каучукове полотно (верхній шар);
• армована сітка (середній шар);
• полімерний бітумний матеріал (нижній шар).

Особливістю композитної багатошарової мембрани є те, що полімерний бітумний шар можна використовувати як клеїть матеріал (треба тільки його розплавити).

Склеювальні склади для укладання покрівельної мембрани ЕПДМ

Практично всі мембрани ЕПДМ склеюються холодним способом за допомогою таких матеріалів:

• спеціальний клей;
• герметик;
• мастики;
• самоклеюча стрічка.

Існують клеї, якими можна тільки клеїти мембрану до мембрани, а є ті, які застосовуються для приклеювання мембрани до основи (див. Фото 2), наприклад:

• клей SA-008 - для склеювання мембран між собою. Середня витрата 1 л / 10 м. Пог;
• клей BA-007 - для склеювання мембрани з підставою, яке обов'язково має бути сухим і чистим Середня витрата 1,2 ... 1,5 л / м 2.

Перед приклеюванням мембрани необхідно стики мембран обробити спеціальними герметиками, наприклад, герметик LS-009.

Клей для укладання покрівельної мембрани ЕПДМ випускається в ємностях різного об'єму: 1 ... 20 л.

Фото 2. Клей для укладання покрівельної мембрани ЕПДМ

Способи укладання системні рішення мембрани

Існує такі способи монтажу покрівельної мембрани ЕПДМ:

1. Теплосварной.
2. Баластний.
3. Механічний.
4. Клейовий.

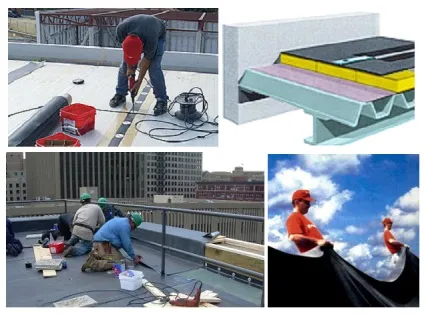

• Теплосварной спосіб, фото 3. Стики і краю мембранних полотен з'єднуються за рахунок оплавлення матеріалу за допомогою спеціального зварювального апарату і ручного зварювання. Це найпоширеніший спосіб укладання мембран ЕПДМ, який дозволяє використовувати мембрану системні рішення для виготовлення покрівлі складної форми і з великим кутом нахилу. Теплосварним способом можна укласти тільки спеціальну композитну мембрану системні рішення.

Фото 3. Теплосварной спосіб укладання мембрани ЕПДМ

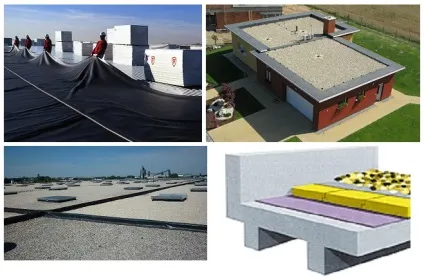

• Баластний спосіб укладання мембран ЕПДМ застосовується для покрівель з ухилом не більше 11 ... 15 ° і має на увазі використання баластного матеріалу з додатковим навантаженням на покрівлю 50 кг / м 2. фото 4. В даному способі мембрана укладається на поверхню покрівлі і кріпиться тільки по контуру і в місцях стикування полотен, потім зверху укладають шар баласту, щоб вітер не підняв мембрану. Як баласт застосовуються такі матеріали:
• щебінь (фракція 20 ... 40 мм);
• галька (фракція 20 ... 40 мм);
• бетонні плити (товщиною не менше 50 мм);
• тротуарна плитка і т.д.

Перед укладанням баласту на поверхню покрівельної мембрани укладають геотекстиль.

Для укладання мембрани ЕПДМ баластовим способом потрібно використовувати полотна товщиною 1 мм і більше. При такому способі укладання нахлест суміжних полотен мембрани повинен бути не менше 100 мм.

Фото 4. Баластний спосіб укладання покрівельної мембрани ЕПДМ

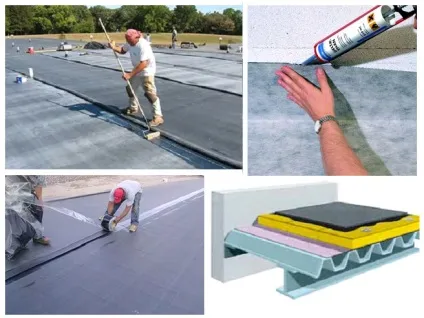

• Клейовий спосіб полягає в укладанні мембрани ЕПДМ на спеціальний клей, а стики проклеюються спеціальне самоклеїться, фото 5. Даний спосіб оптимально підходить для укладання мембрани ЕПДМ на дах складної форми, де є багато вигинів, кутів, вентиляційних труб, парапетів. Разом з клейовими складами потрібно застосовувати спеціальні герметики і кріплення. Перевага цього способу є простота укладання, без застосування спеціального обладнання, а недоліком - низька довговічність клейового стику.

Фото 5. Клеевой спосіб укладання покрівельної мембрани ЕПДМ

• Механічний спосіб укладання мембрани ЕПДМ полягає в безпосередньому кріпленні мембрани до основи за допомогою спеціальних рейок (метизів), фото 6. У цьому випадку можна використовувати тільки армовану мембрану системні рішення. Стики полотен в цьому способі все одно з'єднують за допомогою зварювання або спеціальної клейової стрічки.

Фото 6. Укладання покрівельної мембрани ЕПДМ механічним способом

Мембрана системні рішення може укладатися на підстави з таких матеріалів:

Поряд з продажем самої покрівельної мембрани ЕПДМ виробники пропонують багато супутніх елементів для якісного укладання мембрани. Перелічимо основні:

1. Самоклеїться (існує різних видів під конкретні умови, наприклад, стрічка RMA - стрічка армована високоміцним поліестеровим волокном).
2. Праймер (високоефективна грунтовка).
3. Самоклеючі смуги:

• армована смуга для зміцнення контура - для примикання до вертикальної поверхні покрівлі;
• для кріплення на рейку.

1. Спеціальні самоклеючі елементи для гідроізоляції таких ділянок:

• внутрішніх і зовнішніх кутів;
• стики покрівлі з трубами та іншими вертикальними елементами різної форми.

Основні переваги мембрани ЕПДМ

1. Високий термін служби (50 років і більше).
2. Досить висока міцність матеріалу. Стійкість до проколів і стирання.
3. Висока адгезія до інших матеріалів (основи), особливо до бітумо- містить матеріалами.
4. Щодо недорогий матеріал при високій довговічності. Вартість покрівельних мембран ЕПДМ становить 8 ... 10 $ / м 2.
5. Висока еластичність і гнучкість матеріалу навіть при температурі -45 ... 60 ° С. Матеріал може розтягуватися на 300 ... 400%.
6. Екологічний матеріал.
7. Стійкість до УФ-випромінювання.
8. Високий ступінь зносостійкості.
9. Стійкість до температурних перепадів (в діапазоні + 100 ... -60 ° С).
10. Не вимагає високих витрат на експлуатацію.
11. Легка вага матеріалу (1,2 ... 1,5 кг / м 2).
12. Мала кількість швів (стиків).
13. Висока швидкість укладання мембрани ЕПДМ (100 ... 500 м 2 за 1 зміну).

Основні недоліки мембрани ЕПДМ

1. В основному всі стики мембрани ЕПДМ з'єднуються за допомогою спеціальної стрічки, яка в порівнянні зі зварними швами має набагато меншу міцність. Деякі виробники випускають мембрану, стики якої можна зварювати.
2. Для укладання мембрани ЕПДМ необхідно використовувати спеціальний клей, який має високу вартість. Слабке місце на клейовому скріпленні є стики мембрани. Клейове з'єднання полотен мембрани не довговічне, що змушує періодично повторно очищати мембрану від старого клею і наносити новий.
3. Матеріал паронепроникним, тому для забезпечення довговічності кріплення полотна мембрани до основи необхідно влаштовувати підпокрівельну вентиляцію.
4. Укладання мембрани ЕПДМ потрібно робити тільки в суху і безвітряну погоду.

Область застосування покрівельної мембрани ЕПДМ

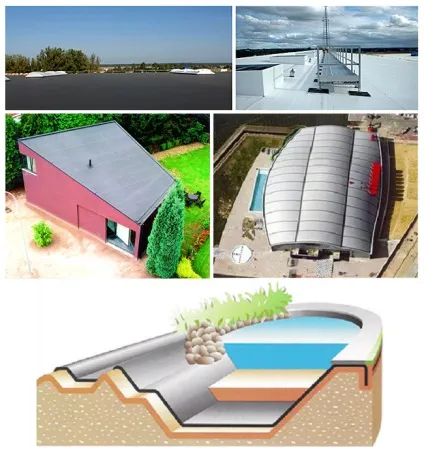

Покрівельна мембрана ЕПДМ знайшла широке застосування для гідроізоляції таких споруд (фото 7):

• покрівля (будь-якого виду);
• фундаменти;
• басейни;
• різні технічні резервуари.

Фото 7. Область застосування мембрани ЕПДМ

Самими поширеними виробниками мембранами системні рішення:

• Firestone (США);
• Giscolene (Іспанія);
• Trelleborg (Швеція);
• Carlisle (США);
• Елон (Росія);
• Епікром (Росія);
• Foenix (Німеччина).

Конєв Олександр Анатолійович
