3 D привіт всім!

Пого стик він же тренажер коник розроблений як розважальна іграшка-тренажер для дітей. Вона відмінно розвиває координацію, тренує м'язи і вестибулярний апарат наших улюблених нащадків.

Сьогодні поговоримо як зробити пого стик своїми руками.

Про таке тренажері іграшці я мріяв все дитинство з тих пір, як перший раз побачив його по ТБ в якому фільмі. Але моєї дитячої мрії тоді так і не судилося збутися.

Зараз можна легко купити пого стик в інтернеті, та й в магазинах вони є, але раніше, в вітчизняних магазинах їх точно не було, дефіцит і т.д.

Важливо: іграшку пого стрибунець будемо робити з металевих деталей, і на першому місці має бути безпека, знадобиться хороший зварювальний напівавтомат - візьміть у знайомих або делегуйте зварювальні роботи професійного зварника.

Так само знадобиться болгарка з відрізними колами, дриль зі свердлами, напилки.

Пружина: з матеріалів потрібно буде знайти або купити в пункті прийому металобрухту відповідні пружини, продаються вони по вазі і знайти буде не складно. Відповідні для наших цілей пружини використовуються в амортизаторах мотоциклів, але все залежить від її стану і розмірів. Знадобиться як мінімум 3 стандартних пружини довжиною близько 200 мм.

Сталеві труби: для даної конструкції нам знадобиться 2 сталевих труби: велика труба повинна бути діаметром трохи більше діаметра пружин і довгою 1 ... 1,2 м, мала труба повинна легко входити всередину пружин і мати довжину близько 600 мм.

Так само нам знадобиться ручка - кругла труба довжиною 250 мм і діаметром 25 мм. І 2 труби квадратного перетину 25х25 з товщиною стінки не менше 3,5 мм довжиною 100 мм кожна.

1) Робимо попереднє складання

Прихоплює тимчасово підніжки до великої трубі і вставляємо пружини. Щоб упевнитися, що пружини по жорсткості нам підходять потрібно виготовити тестовий стрибунець і акуратно випробувати з вашою дитиною, притримуючи його руками. Пружини повинні бути досить м'якими, але не повністю прогинатися під вагою молодика, а мати запас. Після того, як ви визначитеся з пружинами можна приступати до подальших операцій.

2) підкоригуємо довжину труб

Відміряйте відстань від коліна до грудей вашої дитини і на цю величину відріжте трубу більшого діаметра.

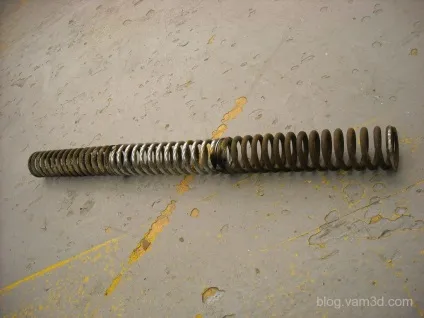

Для безпеки дуже важливо з'єднати всі пружини разом за допомогою зварювання. Акуратно зваріть їх, але так, щоб зварювальний шов не сильно виступав назовні. Це потрібно щоб пружина чіпляла за стінку великої труби.

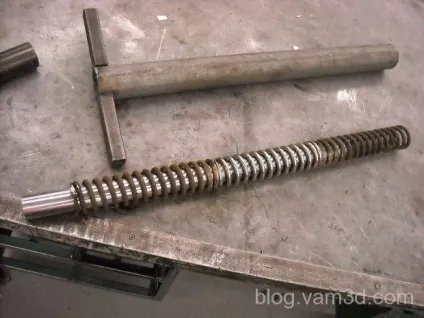

4) Збираємо пружини на малій трубі, ставимо шайбу і приварюють до малої трубі на торці 2 Бонк - одна буде п'ятою і контактувати з землею. Друга повинна легко входити у велику трубу і бути діаметром як ваша пружина.

5) Приварювати до великої трубі ручку і обварюються остаточно ніжки.

Вставляємо в більшу трубу малу трубу і розмічаємо місце для свердління отворів під скобу. Скоба буде упором для пружин і одночасно не дасть малої трубі з пружинами випасти з великої труби.

6) Свердлимо 2 отвори під скобу, ставимо в них скобу і розклепуємо.

7) зачищають всі гострі кути напилком, шкури і фарбуєте. Час від часу відганяєте дитини з голодними очима від ще незакінченої іграшки за допомогою ляпасів)

8) Акуратно відчуваєте іграшку на себе, якщо сварка витримала, то дитину вона теж витримає. Фарбуєте саморобний пого стик тренажер. Можна наклеїти плівки з декоративними малюнками.

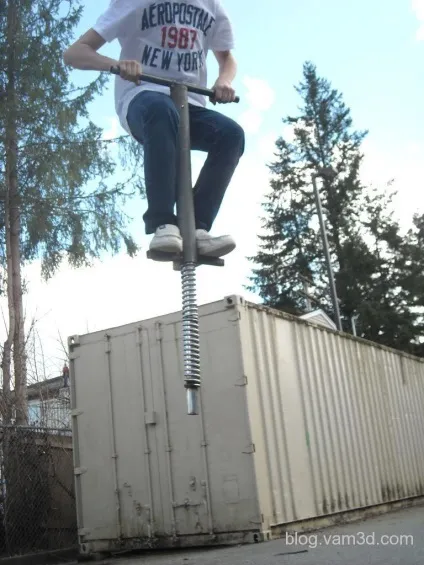

Пого стик стрибунець готовий, віддаєте іграшку дитині, тепер чадо надовго буде зайнято.
