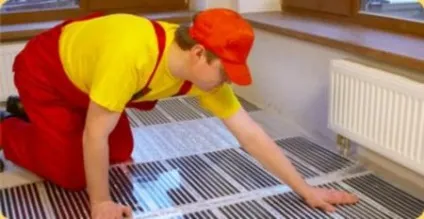

Плівкова тепла підлога як зробити монтаж своїми руками і відео

Тепла підлога відмінно підійде для дитячої кімнати

Використання плівки як нагрівальний елемент створює унікальні можливості при влаштуванні теплої статевого покриття. Не існує жорсткої необхідності робити під неї нову цементну стяжку. Плівку можна укладати під будь-який тип покриття - ковролін, лінолеум, паркет, ламінат. Смуги з плівки дозволяють надзвичайно швидко і досить просто провести монтаж. На думку багатьох практиків, цю процедуру здатний зробити і домашній майстер, що володіє навичками проведення електромонтажних робіт.

Підготовчі роботи

Підготовка основи під підлогу з плівковим обігрівом не вимагає обов'язкового демонтажу старого покриття. Демонтаж проводиться лише в тому випадку, якщо стару підлогу фізично зносився. Покриття в хорошому стані просто очищають від всіх видів бруду, пилових частинок.

Технологія монтажу неодмінно вимагає укладання утеплювача. Якщо планується поверху настилати лінолеум, ковролін або ламінат, рекомендується використовувати теплоізоляційний спінений матеріал, товщина якого становить 3 міліметри.

Підкладка під ик плівковий тепла підлога укладається металізованою стороною вниз на очищену статеву поверхню. Щоб смуги або фрагменти утеплювача не зміщувалися, закріпіть їх на квадрати двостороннього скотча або на клей. Шматки утеплювача скріплюються між собою звичайним скотчем. При необхідності в Тепловідбивний матеріалі проколюють отвори. Їх влаштовують в тому місці, де планується розмістити перфорований плівковий нагрівач.

Терморегулятор для теплої підлоги

Управління показами температури забезпечує термостат. Купується будь терморегулятор, придатний для теплих підлог. Слід правильно розрахувати його потужність. При розрахунках слід орієнтуватися на наступні дані. Середнє споживання одного квадратного метра плівки - 200 Вт. Це значення перемножуємо з розміром площі, що покривається плівкою. Твір вкаже загальне значення потужності споживання енергії. Воно ж вкаже, під яку потужність купувати термостат.

Завдання терморегулятора - програмування періодичності роботи підігріву. часу включення і часу виключення, базового температурного режиму.

Кріпити термостат слід поблизу від електропроводки. Його розміщують в місці, зручному для людини, зазвичай поруч з встановленими розетками. Під нього можна видовбати поглиблення, а можна змонтувати його на поверхні стіни. Провід відповідно підводяться як прихована проводка або зовнішня.

Визначення площі під плівку

Укладання плівкового теплої підлоги проводиться не по всій, а по корисної площі кімнати. Немає необхідності утеплювати підлогу цілком. Плівку настилають:

• При створенні системи додаткового обігріву - на 40 - 50% від усієї площі;
• При створенні системи основного обігріву - на 60 - 80%.

Відступ від стіни слід залишати не менше 20 сантиметрів. У місцях розташування масивних меблів або побутової техніки плівку не вкладається, щоб уникнути перегріву.

вибір плівки

Плівка буває різної ширини

Як правильно зробити тепла підлога. Скільки плівки придбати? Підставою для вибору типу і розміру плівкового статі є показник корисної площі. Якщо приміщення невелике, краще придбати плівку шириною 50 сантиметрів. Для великого приміщення підійдуть смуги шириною 1 метр. Істотним показником є ​​довжина, оскільки плівка продається відрізками від 2,1 м і більше. При покупці краще орієнтуватися на загальну довжину, якщо невигідно враховувати довжину кожного фрагмента.

Для проведення подальших монтажних робіт необхідно скласти схему розташування плівкових смуг, орієнтуючись на їх ширину і розмір площі, яку слід ними покрити. Разом з плівкою готується інструкція, що описує послідовність монтажу.

Розташування плівки

Схема розміщення смуг наноситься безпосередньо на шар утеплювача за допомогою стрічок яскраво пофарбованого скотча. Поздовжнє або поперечне розташування смуг обирається, виходячи з міркувань економії основного матеріалу. Але для зменшення точок підключення проводів фахівці рекомендують укладати її по довжині кімнати. Одночасно визначається схема підключення теплої підлоги.

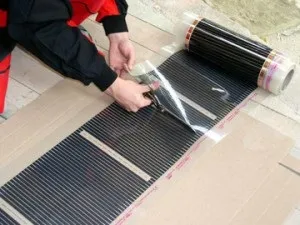

Плівка розрізається за місцем розмітки гострим ножем або спеціальними ножицями. Відрізки плівки розкладаються відповідно до схеми. Не допускається накладення шматків плівки друг на друга навіть краями.

Якщо придбана плівка двостороння, її можна укладати будь-яка сторона. У окремих видів плівки одна сторона може бути посилена, її укладають цією стороною вниз. Зазвичай виробник якимось чином позначає посилену сторону, наприклад, робить її матовою. Плівка готова до процесу монтажу.

Виробники розділили плівку на секції, і рекомендують розрізати її посекційно. Якщо розріз припав на проміжний відрізок, обрізаний край слід акуратно ізолювати.

Схема підключення статі

Смуги плівки кріпляться до підкладки на квадрати двостороннього скотча. Таким чином, попереджається можливе зрушення фрагментів один щодо одного, і щодо розмітки.

Монтаж плівкового теплої підлоги далі передбачає установку термодатчика. Його кріплять під полотно плівки за допомогою скотча, маючи в своєму розпорядженні ближче до Терморегулюючі приладу. Щоб не створювати в цьому місці горбів, рекомендується влаштувати поглиблення в теплоізоляційному шарі.

У відповідності зі схемою укладаються дроти. Підключення плівкового теплої підлоги виконується паралельно. Це означає, що всі дроти підключаються з однієї певної сторони приміщення. Зручно використовувати дроти двох квітів, наприклад, традиційно - червоного і синього. Провід єдиного кольору приєднуються до одного з наконечників кожної зі смуг. Висновок проводів до терморегулятора здійснюється під корпусом плінтуса.

З'єднуємо плівку з проводами

На плівкове полотно встановлюється мідний затиск. Затиск пробиває плівку і щільно з'єднується з мідною смугою - провідником. Міцність кріплення затиску перевіряється вручну (зажим злегка тягнемо на себе, він не повинен рухатися щодо плівки). На затиску кріпиться провід. Затиск закривається з двох сторін бітумним ізолятором і щільно обжимается.

Проводиться підключення проводів до приладу терморегулятора. Він, в свою чергу, підключається до мережі. Цю процедуру краще доручити фахівцеві -електромонтажніку.

Змонтована система обігріву перевіряється в тестовому режимі. Спеціальним приладом перевіряється надійність ізоляції, місць підключення проводів. Після включення нагрівальної системи в мережу перевірці підлягає нагрів кожної зі смуг.

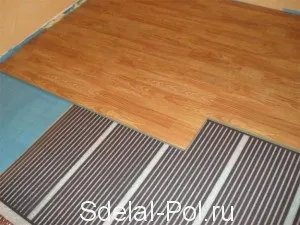

Укладання ламінату поверх плівкової підлоги

Якщо тестові проби показали успішне завершення монтажу, далі виконується комплекс робіт з укладання декоративного покриття для підлоги. Найкраще влаштовувати плівковий підлогу під ламінат. Пластини ламината просто з'єднують в ціле полотно поверх плівкового нагрівального елементу.

енергоспоживання статі

Як розрахувати і скільки споживає тепла підлога? Наскільки вигідний такий спосіб обігріву?

Максимальний показник теплової потужності інфрачервоного статі - 220 Вт на квадратний метр. Якщо плівкові смуги підключені до терморегулятора, і встановлено включення 40% періоду роботи статі, для розрахунків застосовується коефіцієнт 0,4. У приміщенні площею 20 квадратних метрів опалювальна (корисна) площа 50% - 10 квадратних метрів.

Енергоспоживання теплої підлоги визначається за формулою:

(Розмір корисної площі) х (коефіцієнт) х (теплова потужність статі). У нашому прикладі результат становить 0,88 кВт / ч. В принципі, це невисокий показник. Якщо його помножити на вартість електроенергії в конкретній місцевості, можна дізнатися, скільки коштує година роботи плівкового статі, і вартість функціонування статі протягом місяця.

Енергоспоживання інфрачервоного теплої підлоги досить економічно і технологія укладання плівкових теплих підлог не представляє особливих труднощів.

Інфрачервоні плівкові підлоги мають масу переваг. Далі більш докладно зупинимося на всіх особливостях теплих ІК підлог.
