Плавкі запобіжники - джерела електропостачання - електропостачання будівельно-монтажних робіт
Плавкі запобіжники застосовуються головним чином для захисту електричних установок від струмів короткого замикання. Захист від перевантажень за допомогою плавких запобіжників можлива тільки за умови, що захищаються елементи установки будуть обрані з запасом по пропускній здатності - приблизно на 25% більше номінального струму плавких вставок.
Плавкі вставки запобіжників витримують протягом 1 год і більше навантаження, що перевищують на 30-50% номінальні струми плавких вставок.
Для оперативних включень і відключень ланцюгів послідовно з плавкими запобіжниками включають будь-які вимикачі, наприклад рубильник.
Після відключення ланцюга плавкахвставка повинна бути замінена вручну.
Запобіжники характеризуються номінальним струмом плавкої вставки, т. Е. Струмом, на який розрахована плавка вставка для тривалої роботи (в один і той же корпус запобіжника можуть бути вставлені плавкі вставки на різні номінальні струми). Під номінальним струмом запобіжника розуміють струм, на який розраховані його струмоведучі та контактні частини. Чим більше струм, тим менше час плавлення вставки.
Залежність часу плавлення від струму називається захисної характеристикою запобіжників (дивіться малюнок нижче).
Мінімальний струм, при якому спрацьовує (плавиться) запобіжник, називається прикордонним струмом Iпогр. За прикордонний приймається такий струм, при якому час плавлення вставки запобіжника перевищує 1 ч.
Номінальний струм плавкої вставки (т. Е. Струм, на який розрахована сама плавкахвставка) вибирається так, щоб в нормальному режимі і при короткочасних допустимих перевантаженнях відключення не відбувалося, а при тривалих перевантаженнях і к. З. ланцюг відключалася можливо швидше.
«Електропостачання будівельно-монтажних робіт», Г.Н. Глушков
Підвісні ізолятори призначаються для кріплення проводів повітряних ліній (Bл). Для Bл застосовуються такі типи ізоляторів: при напрузі 6-10 кВ - штирові порцелянові й скляні ШФ 6-А і ШФ НО-А, ШФ 10-5, ШСС-10 і ШССЛ-10; при напрузі 20-35 кВ - штирові порцелянові ШФ 20-А, ШФ 20-Б, ШФ 35-А, ШФ 25-Б, ШФ 35-В, СШ-35; при напрузі від ...
Для захисту електричних пристроїв від перенапруги застосовуються громовідводи і розрядники. При грозовому розряді поблизу повітряної лінії електропередачі в проводах лінії индуктируется напруга, що вимірюється десятками тисяч і навіть мільйонами вольт. Хвилі перенапруг, поширюючись по дротах лінії, можуть завдати великої шкоди електроустановок, з якими пов'язана ЛЕП. Залежно від необхідних заходів протівогрозовой захисту все споруди поділяються на ...
При виникненні на струмопровідних частинах установки перенапруги іскрові проміжки пробиваються, і перенапруження виявляється прикладеним до вілітовим дискам. При цьому опір віліта різко зменшується, і хвиля перенапруги відводиться в землю. При відновленні нормального напруги відновлюється діелектрична міцність віліта, і струм на землю припиняється. Шини У розподільних пристроях застосовуються мідні, алюмінієві і сталеві шини. Мідь відрізняється щодо ...
Трансформатори напруги розраховуються на номінальну напругу вторинної обмотки 100 В (при номінальній напрузі, доданому до первинної обмотці). На малюнку нижче - а показані зовнішній вигляд однієї з конструкцій трансформатора напруги і схема включення (на малюнку нижче б, в). Трифазний трансформатор напруги а - загальний вигляд; б і в - схеми включення вимірювальних приладів. Включення вимірювальних ...

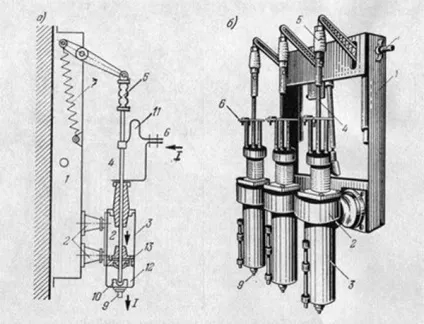

Вимикачі бакового типу останнім часом все більше витісняються олійними вимикачами горшкового типу з малим об'ємом масла (дивіться малюнок нижче), які значно компактніше і безпечніше щодо вибуху. Кожна фаза трифазного вимикача розташована в окремому сталевому циліндрі (горщику) 3, закріпленому на опорних ізоляторах 2, встановлених на загальній заземленою сталевий рамі 1. У випадку вимкнення включений, струм ...
