# 1 MacGyver

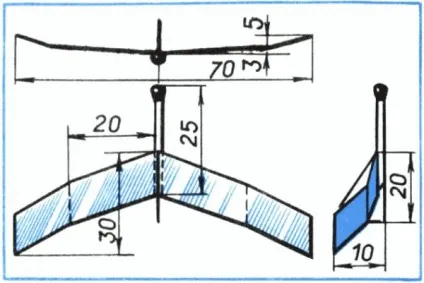

Планер з сірники.

Щоб зробити такі моделі, потрібні самі прості і доступні матеріали - сірники, папір, клей і крихітний шматочок пластиліну, який потрібно приліпити до носа моделі для центрування. Інструменти - лінійка, олівець, ножиці, наждачний папір.

Фюзеляж моделі виготовляється з сірники, а крило і хвостове оперення - з тетрадной паперу. На аркуші в клітинку гостро заточеним олівцем розмітьте крило, хвостове оперення і акуратно виріжте ножицями. На хвостовому оперенні відігніть по пунктиру 2 кіля.

Для фюзеляжу треба підібрати рівну прямошаруватої сірник з міцної головкою. Сірник обробіть лезом від безпечної бритви так, щоб її кінець мав товщину не більше 1 мм. Місця обробки додатково вирівняйте надфілем і дрібною шкіркою.

Хвостове оперення закріпіть на фюзеляжі клеєм ПВА або канцелярським. Встановлювати оперення потрібно дуже точно.

Після просушування знайдіть центр ваги моделі. Для цього відбалансують модель на призмі, виготовленої з дерев'яної палички (див. Нижню частину малюнка). Олівцем проведіть лінію, на якій лежить центр ваги. Крило приклейте так, щоб його передня кромка була на 2,5 мм попереду центра ваги.

Після просушування виправіть покоробило частини моделі. Крила надайте поперечний кут нахилу величиною близько 8. Загальний вигляд готової моделі показаний на малюнку.

Візьміть планер вказівним і великим пальцями за фюзеляж між крилом і хвостовим оперенням і пустіть легким поштовхом горизонтально в повітря. Якщо планер швидко летить вниз носом, злегка відігніть задню кромку стабілізатора вгору. Якщо модель зависає і потім опускається долілиць, відігніть кромку вниз. Якщо ж модель повертає вправо, відігніть задні кромки килей вліво - і навпаки.

Може трапитися, що модель летить із креном і розворотом вправо, в цьому випадку відігніть вгору передню кромку правого крила. При лівому крен відгинається вгору передня кромка лівого крила.

Правильно виготовлена ​​і добре відрегульована модель може пролетіти по прямій до 8 м.

# 2 MacGyver

Планери з сірників.

Модель по конфігурації на перший погляд мало відрізняється від традиційної.

Але юний конструктор пішов на маленьку хитрість, завдяки якій йому вдалося збільшити довжину фюзеляжу, що не обтяжуючи модель. Відрізавши головку, він не став пропускати сірник через все крило і стабілізатор, а приклеїв її одним кінчиком до крила, іншим - до стабілізатора. Головка сірники приклеєна до носа планера, до неї ліпиться пластилін для центрування моделі.

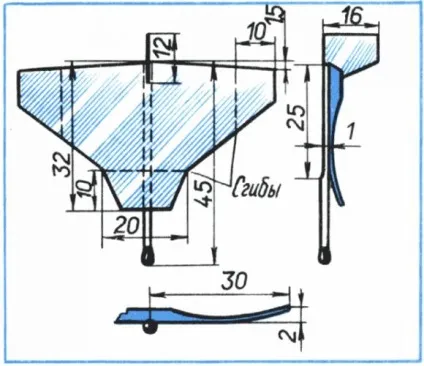

Юний московський авіаконструктор пропонує модель, формою своєї схожу на літаюче крило. У його моделі немає хвостового оперення.

Зате обриси крила він залишив майже незмінними. Модель погано літала б, якби не одна хитрість. На задніх крайках крила зроблені закрилки (відігнуті догори приблизно на 45 градусів). Модель хоча й примхлива, але при вдалому запуску все ж літає.

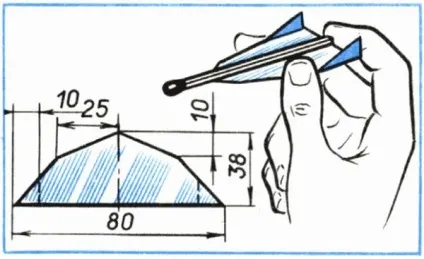

А ось ще одна модель літака.

Вона проста по конструкції і в той же час незвичайна за формою. Крило треба зробити з ватману, а сірник акуратно зашкурить (як, втім, і в інших моделях). Щоб цей міні-планер добре літав, потрібно підібрати вага грузика і потренуватися в запуску.

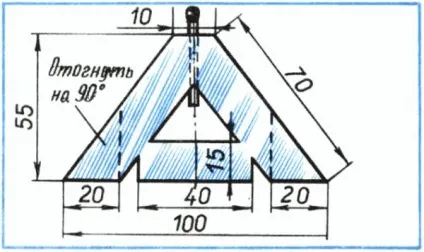

Дуже цікаві дві наступні моделі «літаюче крило».

У першій моделі злегка відгинаються догори не тільки консолі, але і носик крила. Щоб вставити кіль, потрібно розщепити ззаду сірник. Друга модель, як бачите істотно відрізняється від попередньої.

Пластилін для цих моделей не потрібен: носик виявляється тяже¬лее, ніж необхідно, і центрування зводиться до того, що з головки сірника обережно й потроху зіскоблюється сірка, поки політ моделі не пройде успішно.

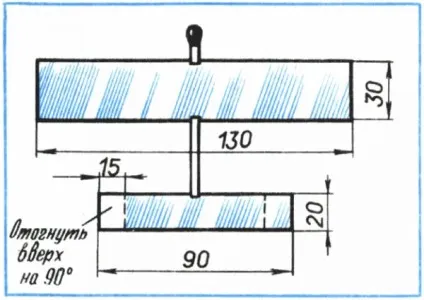

З приводу цієї моделі думки можуть розділитися.

Одні будуть вважати, що це «літаюче крило», раз у неї ніщо не виступає ззаду за консолі крил. Інші ж будуть стверджувати, що модель звичайна, оскільки є стабілізатор. Але суть ж не в типі моделі, а в тому, що вона непогано літає.

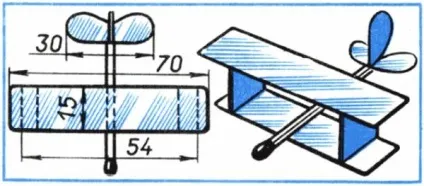

Є серед юних авіаконструкторів і такі, які створюють сірникові моделі типу біплана.

З нею зручно проводити змагання на дальність польоту і точність приземлення. Багато з вас знають, що для коригування польоту моделі доводиться відгинати кромки крил, стабілізатора та кіля. Конструктор цієї моделі пропонує місце згину покрити тонким шаром нітроклея і потримати з півхвилини - тоді крайки не отогнется назад.

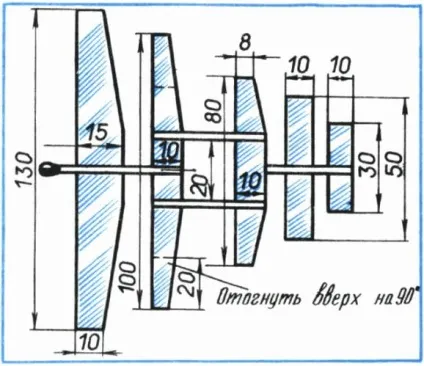

А в наступній моделі важко зрозуміти, де закінчуються крила і починається хвостове оперення. Але літає модель цілком пристойно.

# 3 MacGyver

Іграшки, які літають.

Що тільки немає в інтернеті! Здається, що розкриті всі області захоплюючого виду творчості - авиамоделизма. Єдино, незаслужено забуті найменші моделісти.

У цьому підрозділі розповімо про те, як з найпростіших і доступних матеріалів можна зробити моделі планерів, літаків, вертольотів і апаратів з махають крилами. У цьому нам допоможе чудова книжка «Від ідеї до моделі» В.А. Заворотова.

Для цього вам будуть потрібні: папір, клей, сірники, шматочок шпону або фанери, тонка гума. Перша іграшка називається «Бджілка» - і справді, в польоті, вона дуже нагадує бджолу.

Виріжте з паперу (можна тетрадной) прямокутник розміром 80 X 70 мм. Розмітьте крила - вони позначені пунктиром - і проріжте їх по лінійці лезом бритви або гострим ножем. Поверніть прямокутник в циліндр і склейте. Крила відігніть. До передньої частини «Бджілки» приліпите шматочок пластиліну. Можна нанести на корпус іграшки поперечні жовто-чорні смуги. Регулюється «Бджілка», як і звичайний планер: якщо кабрірует, т. Е. Задирає ніс, додайте шматочок пластиліну, якщо пікірує - зменшіть.

На наступному показана модель вертольота, яку неможливо уявити собі в більш простому вигляді.

Фюзеляж - сірник, а гвинт вирізається з паперу. Сірник акуратно розщепніть і вставте гвинт. Потім відігніть лопаті - і вертоліт готовий. Запускати його можна з вікна або балкона. Модель плавно полетить вниз, а якщо пощастить і вона потрапить в досить сильний висхідний потік, то і вгору.

Наступна модель вертольота трохи складніше, зате забезпечена гумомотор і летить вгору самостійно, не потребуючи в висхідних потоках повітря.

Фюзеляжем цього вертольота служить внутрішня частина сірникової коробки. Основа гвинта - смужка шпони довжиною 200 мм і шириною 4 мм. Якщо шпону немає, можна отщепить один шар від звичайної фанери. До шпону приклейте лопаті, вирізані з паперу. Вал гвинта зробіть з тонкого сталевого дроту. Один кінець вала загніть під прямим кутом, примотати до центру гвинта нитками і промажте клеєм. У сірниковій коробці проколіть шилом отвір і пропустіть через нього вал гвинта, попередньо вдягнувши на нього намистинку або 2-3 шайбочки, вирізані з целулоїду. Загніть кінець вала гачком. Для гумомотор знадобиться шматочок круглої гуми довжиною 360 мм. Зв'яжіть кінці його ниткою, потім складіть вийшло кільце в 4 рази. В результаті вийде 8 ниток. Один кінець гумомотор накиньте на гачок вала гвинта; в протилежному боці коробки виконайте дірку, пропустіть другий кінець гумомотор і зміцните уламком сірники. Приклейте до коробку два стабілізатора. Стабілізатори, як і гвинт, зробіть зі шпону і паперу. Залишається закриття гвинт і запустити модель.

# 4 MacGyver

А це - фюзеляжного модель планера.

Нагадаємо, що всі попередні моделі - схематичні. Фюзеляж цього планера склеюється з тонко застругані сірників і оклеивается цигарковим папером. Пластилін при регулюванні закладається в ніс моделі. Крила, стабілізатор і кіль вирізаються з щільного паперу.

При виготовленні наступної моделі можна обійтися не тільки без сірники, але і без всякого інструменту, навіть без ножиць. Напевно, кожного, хто візьме в руки такий планер, охопить сумнів: чи не може ж справді літати ось така закарлюки.

Ви все-таки спробуйте зробити такий планер. Розправте крила, зміцните на носі шматочок пластиліну. До речі, ніс у цій моделі - поняття умовне, оскільки спереду і ззаду вона абсолютно однакова, і тільки грузик буде позначати, в який бік їй летіти. Запустіть модель (якщо тільки її можна назвати моделлю), вона зробить плавний і досить гарний політ.

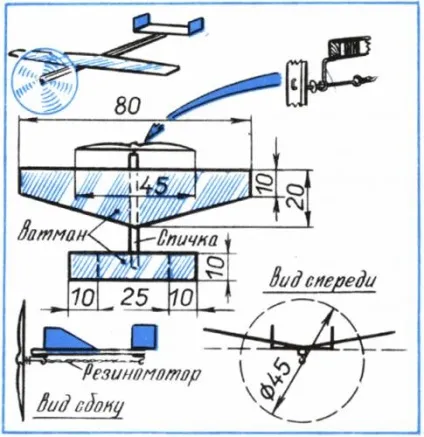

Можливості планера, виконаного з сірників і паперу, вельми обмежені. Всі вони літають зі зниженням, в повітрі часто поводяться капризно, вимагають ретельного регулювання. Пропонуємо встановити на сірниковій планері двигун.

Правда, якщо гумомотор поставити на всі описані вище планери, їх потрібно буде заново регулювати. Але все одно набагато цікавіше запускати апарат, який літає самостійно.

Виготовити гумомотор можна за півгодини, не більше. Спереду і ззаду в сірнику-фюзеляжі акуратно зробіть невеликі поглиблення. У них потім ви вставите передній підшипник гвинта і задній гачок. І підшипник, і гачок виконайте з м'якого дроту, використовуючи, наприклад, висновок зіпсованого резистора. Дріт обмотайте тонкою ниткою в місцях з'єднання із сірником і промажте клеєм «Момент». Гвинт вистругати ножичком з рейки довжиною 45 мм, шириною 6 мм і товщиною 4 мм. Строго по центру гвинта пропустіть вісь з дроту. Кінець осі загніть гачком для гумомотор.

Гумомотор зробіть з двох ниток, витягнутих з білизняний гумки, крутите його на 100-120 оборотів. Модель з таким двигуном літає з великою швидкістю.
